ADI电源产品帮助客户向工业4.0过渡


品慧电子讯未来工业4.0的设备和装置的智能化程度会越来越高,对产品灵活度、效率、通信、安全性和可靠性的要求也越来越高。ADI在面对工业4.0领域的电源创新时,对产品的效率、尺寸和EMI三个方面的性能指标制定了极为严苛的考评要求,以研发更高效率、更低EMI、更小尺寸的电源产品,帮助客户向工业4.0过渡。

ADI电源产品技术优势

工业4.0时代,在使用大量数据、设有各种传感器的设备中,电源的外形尺寸、效率、EMI性能非常关键。ADI对产品的EMI、尺寸和效率三个方面的性能指标制定极为严苛的考评要求,以研发更高效率、更低EMI、更小尺寸的电源产品。自ADI公司2017年完成了对Linear凌力尔特公司的收购后,ADI把Linear的优质电源产品与其自身原有的电源管理产品相结合,成为了“Power by Linear”产品系列,加强了ADI公司在电源领域的优势。

ADI电源产品帮助客户向工业4.0过渡

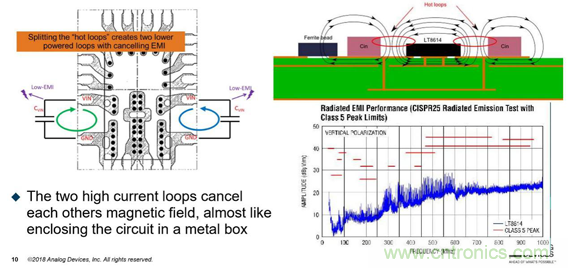

1)解决EMI问题。ADI拥有Silent Switcher技术的开关电源,它是从工程物理的角度实现突破和创新。它在芯片设计上做了两个反向的电优化,产生闭合的磁力线,减小对外界EMI的干扰。同时,ADI用倒装的方式替代传统的用金线去绑定内核的方式,从而缩减电流,让EMI降到最低。除此之外,ADI还通过一系列工艺的优化,获取更优异的EMI性能,满足CISPR25 EMI标准。

ADI电源产品帮助客户向工业4.0过渡

【ADI Silent Switcher技术】

2)工业设计中密度和板卡的复杂程度越来越高,降低客户在工业领域和板卡设计时的难度,帮助客户缩减电源电路板的尺寸和电路设计的复杂程度也是ADI在产品研发和创新中极为重视的一个维度。ADI把过去非常复杂的电源系统集成在一个模块里,比如高度集成的LTM4668,面积仅为6.25mm X 6.25mm,厚度只有2.1mm。它可以把不同输出并联在一起,得到不同电流组合,帮助客户节省物料,并提高产品设计的灵活性。

ADI电源产品帮助客户向工业4.0过渡

ADI电源产品帮助客户向工业4.0过渡

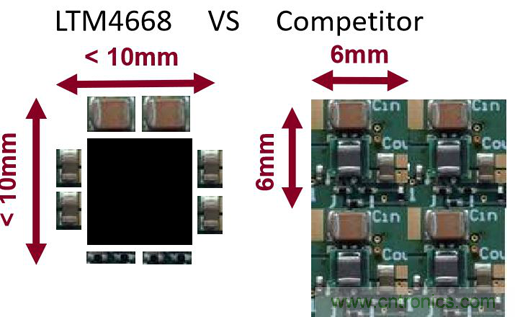

【图为LTM4668与其他产品的比较】

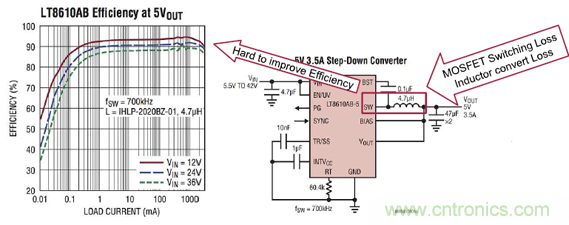

3)提升效率和节能降耗:从一个电路来讲,有两个方面的损耗是必须面对的。一个是MOS管开关损耗,另一个是电感作为储能器件的损耗。这两部分的损耗让你无法克服传统电源的弊端,效率很难达到93%、94%以上。但LT8610AB的效率却非常出色,在负载电流1A时可以达到94%;而且在1毫安到3A的宽范围内,LT8610AB的效率始终保持在92%以上。

ADI电源产品帮助客户向工业4.0过渡

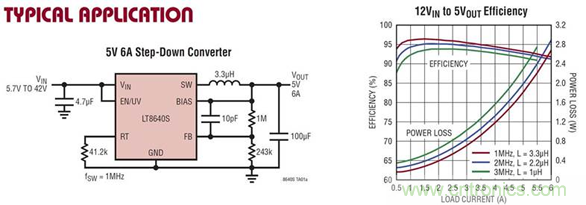

比LT8610AB的效率更高的是LT8640S,1A-3A的工作效率可轻松超越95%。

ADI电源产品帮助客户向工业4.0过渡


ADI电源产品所面向的重点市场

ADI亚太区分销渠道战略合作伙伴——Excelpoint世健公司产品市场部副总监郑舒达表示:基于以上的技术优势,ADI针对汽车、通信和能源市场推出了众多产品,帮助客户迈向工业4.0时代。

1) 随着无人驾驶技术、无人工厂、驾驶辅助系统的兴起,激光雷达、普通雷达、相关测量测控单元作为未来自动驾驶和无人机非常核心和关键的平台,与人们的安全息息相关。ADI推出了全球噪声最低的几款电源——LT3042、LT3045可用于应对雷达、射频、高频应用对精度、性能和稳定性的需要——噪声只有0.8微伏,与电池差不多,为自动驾驶领域提供更好的性能和可靠性,推动产业的发展。而ADI全新的Silent Switcher技术在无人驾驶和智能工厂中同样可以被使用。除此之外,ADI还发起并主导了PoDL(Power Over Data Line)这一全新的概念。在未来汽车中采用以太网连接,可以节省非常多的电缆施工和重量,提高可靠性,降低施工难度。

ADI电源产品帮助客户向工业4.0过渡

【具备PoDL的高带宽以太网将解决今天内部互联的诸多挑战】

2) 面对5G通信市场,ADI研发了一个没有电感的转换器,通过4个MOS管去做电压转换,面积仅占2.8 X 2.8cm,可输出48伏到24伏 500W,在全范围可以做到99%的效率,并且可以往12伏转,实现97%以上的效率,这是传统电源做不到的。新一代的产品LTC7821混合转换器把一个用电容做能量传输的电路和标准降压电路整合起来,变成一个混合电路,高到97%的效率。

ADI电源产品帮助客户向工业4.0过渡

【图为 LTC7821混合转换器】

3) 智能电网,ADI同样拥有完整的解决方案。ADI有带MPPT的专门器件,可实现在同样光照情况下获得最大太阳能能量。

ADI电源产品帮助客户向工业4.0过渡


ADI电源产品帮助客户向工业4.0过渡

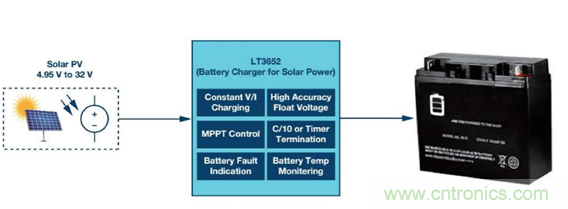

【ADI有带MPPT的专门器件的LT3652保证获得最大太阳能能量】

作为电子电路的基本构成,电源可以说无处不在,通信、汽车、消费类电子……当今时代,电源广泛应用于各种热门的市场应用之中,并成为其必不可缺的一个重要组成部分。
