教你如何选择开关电源串模扼流圈、共模扼流圈

品慧电子讯也许你知道开关电源，也了解开关电源串模扼流圈、共模扼流圈，但不一定知道如何选择开关电源中串模扼流圈、共模扼流圈？那么，本文就是教你如何去选择的。

也许你知道开关电源，也了解开关电源串模扼流圈、共模扼流圈，但不一定知道如何选择开关电源中串模扼流圈、共模扼流圈？那么，本文就是教你如何去选择的。

开关电源使用的电感器主要有：串模扼流圈、共模扼流圈、储能电感、滤波电感、磁珠。

串模扼流圈选择方法：

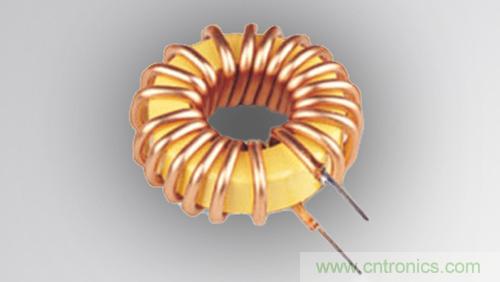

1、串模扼流圈通常绕制在铁氧体磁环或螺线管上，对串模干扰呈现很高的阻抗

2、如1mH的串模扼流圈，当工作频率为1MHz时串模阻抗达到峰值

3、采用单层绕组的串模扼流圈的匝间电容最低。其谐振频率也最高

4、串模电感量可在100uH-5mH的范围内选取

共模扼流圈选择方法：

1、共模扼流圈包含两个互相对称的耦合电感，即将两个独立的绕组绕制在同一个环形磁芯或骨架形磁芯上

2、由于绕组沿相同方向绕制相同匝数，因此从电网引入的串模信号的磁通量在磁芯中被完全抵消。而共模信号的磁通量互相加强，对共模信号干扰呈现很大的感抗，使之不易通过

3、共模电感通常取8-33mH
