简析整流电路中电容的作用


品慧电子讯电路给我们的感觉总是枯燥无味的,让人感觉高深莫测的一门学科。然而,正是这们学科在不断的改造我们的生活,我们也无时无刻不再感叹他的奇妙,有时我们在不知不觉中也感受到他的乐趣。这便是简单逻辑电路在生活中的应用。在我们生活中简单防盗报警器,电热水器等许许多多的应用让我们不断在其中体会到了科学与生活的紧密关联和乐趣。

整流电路中电容如何选择?

一般来说,电容的取值满足R*C=(3-5)T,其中,R为负载电阻,等于直流输出的直流电压和直流输出电流的比值;C为滤波电容的容量;T为整流后脉动直流电压的重复频率。这样选取后,完全可以给没有稳压要求的电子设备供电。

这个式子也不是严格要求服从的,如果滤波后面有稳压电路,则滤波电容取小点也关系不大,因为稳压电路要能充分发挥作用,其两端的压奖本身就很大,也就是本身就应该具有比较强的电压调节能力。至于滤波电容的耐压,对于半波整流和全波整流电路,都要求滤波电容器的耐压要大于整流电路输入交流电压的最大值。这个式子也不是严格要求服从的,如果滤波后面有稳压电路,则滤波电容取小点也关系不大,因为稳压电路要能充分发挥作用,其两端的压奖本身就很大,也就是本身就应该具有比较强的电压调节能力。至于滤波电容的耐压,对于半波整流和全波整流电路,都要求滤波电容器的耐压要大于整流电路输入交流电压的最大值。

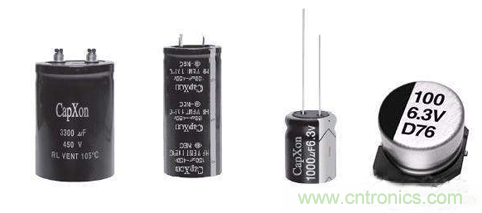

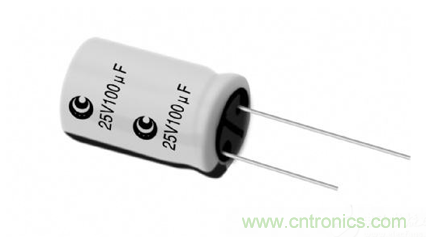

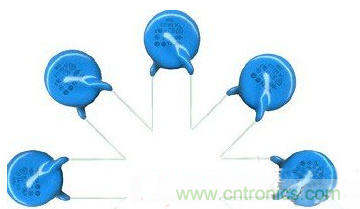

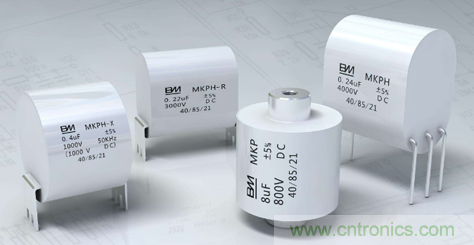

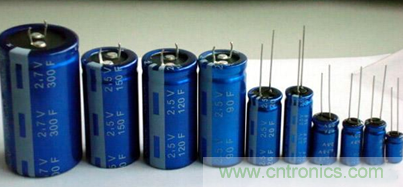

在电子线路中,电容用来通过交流而阻隔直流,也用来存储和释放电荷以充当滤波器,平滑输出脉动信号。小容量的电容,通常在高频电路中使用,如收音机、发射机和振荡器中。大容量的电容往往是作滤波和存储电荷用。而且还有一个特点,一般1μF以上的电容均为电解电容,而1μF以下的电容多为瓷片电容,当然也有其他的,比如独石电容、涤纶电容、小容量的云母电容等。电解电容有个铝壳,里面充满了电解质,并引出两个电极,作为正(+)、负(-)极,与其它电容器不同,它们在电路中的极性不能接错,而其他电容则没有极性。

把电容器的两个电极分别接在电源的正、负极上,过一会儿即使把电源断开,两个引脚间仍然会有残留电压(学了以后的教程,可以用万用表观察),我们说电容器储存了电荷。电容器极板间建立起电压,积蓄起电能,这个过程称为电容器的充电。充好电的电容器两端有一定的电压。电容器储存的电荷向电路释放的过程,称为电容器的放电。

电子电路中,只有在电容器充电过程中,才有电流流过,充电过程结束后,电容器是不能通过直流电的,在电路中起着“隔直流”的作用。电路中,电容器常被用作耦合、旁路、滤波等,都是利用它“通交流,隔直流”的特性。那么交流电为什么能够通过电容器呢?我们先来看看交流电的特点。交流电不仅方向往复交变,它的大小也在按规律变化。电容器接在交流电源上,电容器连续地充电、放电,电路中就会流过与交流电变化规律一致的充电电流和放电电流。

电容在电路中的作用主要有以下几方面:

1.滤波电容:它接在直流电源的正、负极之间,以滤除直流电源中不需要的交流成分,使直流电平滑。一般常采用大容量的电解电容器,也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。

2.退耦电容:并接于放大电路的电源正、负极之间,防止由电源内阻形成的正反馈而引起的寄生振荡。

3.旁路电容:在交、直流信号的电路中,将电容并接在电阻两端或由电路的某点跨接到公共电位上,为交流信号或脉冲信号设置一条通路,避免交流信号成分因通过电阻产生压降衰减。

4.耦合电容:在交流信号处理电路中,用于连接信号源和信号处理电路或者作两放大器的级间连接,用以隔断直流,让交流信号或脉冲信号通过,使前后级放大电路的直流工作点互不影响。

5.调谐电容:连接在谐振电路的振荡线圈两端,起到选择振荡频率的作用。

6.衬垫电容:与谐振电路主电容串联的辅助性电容,调整它可使振荡信号频率范围变小,并能显著地提高低频端的振荡频率。适当地选定衬垫电容的容量,可以将低端频率曲线向上提升,接近于理想频率跟踪曲线。

7.补偿电容:它是与谐振电路主电容并联的辅助性电容,调整该电容能使振荡信号频率范围扩大。

8.中和电容:并接在三极管放大器的基极与发射极之间,构成负反馈网络,以抑制三极管极间电容造成的自激振荡。

9.稳频电容:在振荡电路中,起稳定振荡频率的作用。

10.定时电容:在RC时间常数电路中与电阻R串联,共同决定充放电时间长短的电容。

11.加速电容:接在振荡器反馈电路中,使正反馈过程加速,提高振荡信号的幅度。

12.缩短电容:在UHF高频头电路中,为了缩短振荡电感器长度而串接的电容。

13.克拉泼电容:在电容三点式振荡电路中,与电感振荡线圈串联的电容,起到消除晶体管结电容对频率稳定性影响的作用。

14.锅拉电容:在电容三点式振荡电路中,与电感振荡线圈两端并联的电容,起到消除晶体管结电容的影响,使振荡器在高频端容易起振。

15.稳幅电容:在鉴频器中,用于稳定输出信号的幅度。

谐振电容

16.预加重电容:为了避免音频调制信号在处理过程中造成对分频量衰减和丢失,而设置的RC高频分量提升网络电容。

17.去加重电容:为恢复原伴音信号,要求对音频信号中经预加重所提升的高频分量和噪声一起衰减掉,设置在RC网络中的电容。

18.移相电容:用于改变交流信号相位的电容。

19.反馈电容:跨接于放大器的输入与输出端之间,使输出信号回输到输入端的电容。

20.降压限流电容:串联在交流电回路中,利用电容对交流电的容抗特性,对交流电进行限流,从而构成分压电路。

21.逆程电容:用于行扫描输出电路,并接在行输出管的集电极与发射极之间,以产生高压行扫描锯齿波逆程脉冲,其耐压一般在1500V以上。

22.S校正电容:串接在偏转线圈回路中,用于校正显像管边缘的延伸线性失真。

23.自举升压电容:利用电容器的充、放电储能特性提升电路某点的电位,使该点电位达到供电端电压值的倍。

24.消亮点电容:设置在视放电路中,用于关机时消除显像管上残余亮点的电容。

25.软启动电容:一般接在开关电源的开关管基极上,防止在开启电源时,过大的浪涌电流或过高的峰值电压加到开关管基极上,导致开关管损坏。

26.启动电容:串接在单相电动机的副绕组上,为电动机提供启动移相交流电压。在电动机正常运转后与副绕组断开。

27.运转电容:与单相电动机的副绕组串联,为电动机副绕组提供移相交流电流。在电动机正常运行时,与副绕组保持串接。

电容分类及其作用

耦合电容:用在耦合电路中的电容称为耦合电容,在阻容耦合放大器和其他电容耦合电路中大量使用这种电容电路,起隔直流通交流作用。

滤波电容:用在滤波电路中的电容器称为滤波电容,在电源滤波和各种滤波器电路中使用这种电容电路,滤波电容将一定频段内的信号从总信号中去除。

退耦电容,用在退耦电路中的电容器称为退耦电容,在多级放大器的直流电压供给电路中使用这种电容电路,退耦电容消除每级放大器之间的有害低频交连。

高频消振电容:用在高频消振电路中的电容称为高频消振电容,在音频负反馈放大器中,为了消振可能出现的高频自激,采用这种电容电路,以消除放大器可能出现的高频啸叫。

谐振电容:用在LC谐振电路中的电容器称为谐振电容,LC并联和串联谐振电路中都需这种电容电路。

旁路电容:用在旁路电路中的电容器称为旁路电容,电路中如果需要从信号中去掉某一频段的信号,可以使用旁路电容电路,根据所去掉信号频率不同,有全频域(所有交流信号)旁路电容电路和高频旁路电容电路。

中和电容:用在中和电路中的电容器称为中和电容。在收音机高频和中频放大器,电视机高频放大器中,采用这种中和电容电路,以消除自激。

定时电容:用在定时电路中的电容器称为定时电容。在需要通过电容充电、放电进行时间控制的电路中使用定时电容电路,电容起控制时间常数大小的作用。

积分电容:用在积分电路中的电容器称为积分电容。在电视场扫描的同步分离级电路中,采用这种积分电容电路,以从行场复合同步信号中取出场同步信号。

微分电容:用在微分电路中的电容器称为微分电容。在触发器电路中为了得到尖顶触发信号,采用这种微分电容电路,以从各类(主要是矩形脉冲)信号中得到尖顶脉冲触发信号。

补偿电容:用在补偿电路中的电容器称为补偿电容,在卡座的低音补偿电路中,使用这种低频补偿电容电路,以提升放音信号中的低频信号,此外,还有高频补偿电容电路。

自举电容:用在自举电路中的电容器称为自举电容,常用的OTL功率放大器输出级电路采用这种自举电容电路,以通过正反馈的方式少量提升信号的正半周幅度。

分频电容:在分频电路中的电容器称为分频电容,在音箱的扬声器分频电路中,使用分频电容电路,以使高频扬声器工作在高频段,中频扬声器工作在中频段,低频扬声器工作在低频段。
