拆解曝光松下智能拍照手机，探秘1吋感光元件！

今天就随着小编一起来拆解下智能拍照手机松下DMC-MC1，可以看见：整体拆解下来DMC-CM1的工艺风格，内部的走线，设计方式等偏传统相机风格。看上去更像一个相机增加了一个手机功能，而不是手机增加了一个相机功能。

拍照手机市场占有率并不高，但是几乎每年都会有不同的厂商生产出一款。市面上最近的一款来自松下，DMC-CM1，整个手机外观上走的复古文艺风，背面Leica 的饼干镜头，包裹着大面积的皮革，从背面看就是一款轻便的卡片机。DMC-CM1最大的亮点在于拥有 1 吋 20MP 的 CMOS，等效 28mm f/2.8。不过为了压缩机身，它并没有光学变焦的功能。从拆解的角度，我们看看这款拍照手机的一些特别之处：

整机级别

1.作为日系手机，DMC-CM1并不防水，考虑到背面的大镜头也很容易理解这一点；2.屏幕仅通过黑色的胶贴合在中框内，不是十分牢固，尤其是屏幕两侧的胶比较少；

1.手机背面的手感不错，有点皮革的触感，不沾染指纹和污迹；2.手机左右两侧的金属边框不仅美观，且增加了机身两侧的硬度。金属边框通过螺丝与机身内部相连；

主要卖点应该是它的超大1英寸感光元件。除此之外，虽然该机器为相机和手机的结合体，但整机尺寸却没有那么庞大，反而保留了数码相机与智能手机的小巧。感光元件经测量对角线长度16mm，正好就是官方宣传的1英寸，DMC-CM1的感光传感器明显大于普通智能手机的传感器。

显示屏

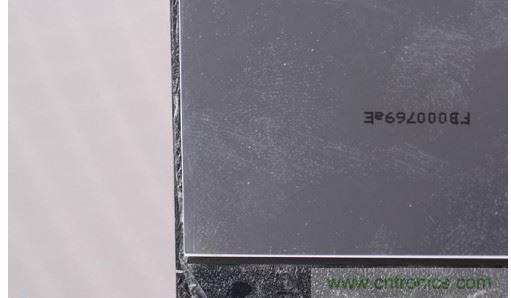

1.屏幕是常见的TFT屏幕，11颗LED背光灯。

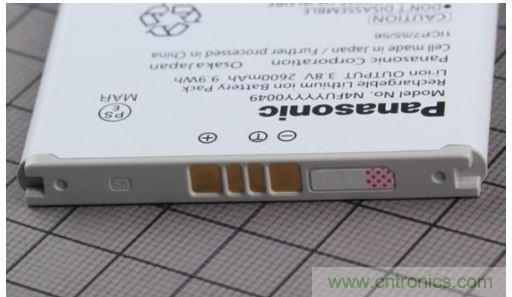

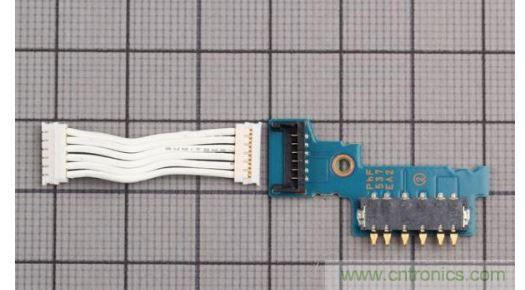

电池1.支持Qualcomm Quick Charge 2.0（快速充电）；2.触点为4个触点，但电池并非直接与主板相连，而是通过一个PCB板和一根导线连接到主板上，且该PCB为6个触点，该6个触点以2-1-1-2的方式接入电池的4个触点；

1.DMC-CM1支持更换电池，但是步骤非常复杂。说明书中有六张图说明了换电池的过程，其过程大致就是手机的拆解过程了，建议个人不要轻意尝试，因为这过程基本上把整个手机都打开了，除了最后的后置摄像头没有取下来。

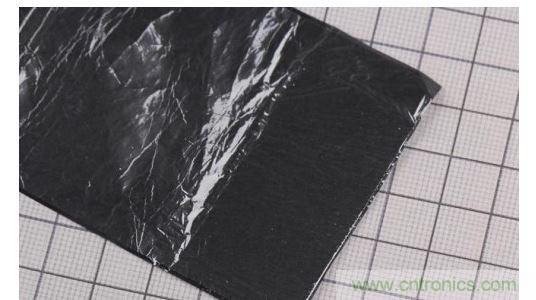

主板及软板1.DMC-CM1的散热方式主要是通过石墨片散热；

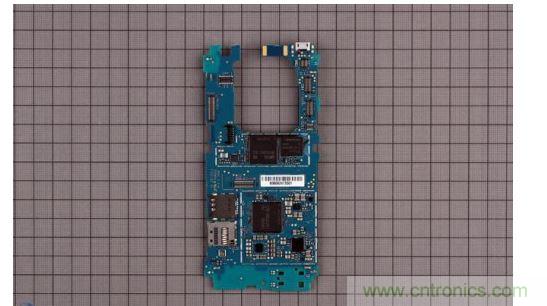

1.相机模块配有独立的处理器，RAM 和Flash；Panasonic处理器和三星K4P2G324ED 512MB缓存颗粒；2.整机使用到三枚MEMS传感器，分别是AKM8963 指南针、BMX055 9轴加速度、陀螺仪、地磁组合传感器、Avago APDS-9930、QPDS-T930 近距离传感器和光线传感器。3.主板集成度相对于苹果的主板来不高，主板顶部底部都保有一定空间。

1.不支持防抖

2.镜头内有6片镜片(三片非球面镜片)；

1.相机是全手动模式

射频：1.主天线包裹在扬声器四周，wifi蓝牙天线为图中绿色框内，gps天线为图中白色框内。Wifi蓝牙和gps天线均为金属弹片支架天线，而主天线为FPC。

装配工艺：

1.结构不算特别复杂（相对于苹果），螺丝不是很多，但是由于拆解第一步是从屏幕开始，所以复原率可能不高，毕竟屏幕玻璃略脆。

整体拆解下来DMC-CM1的工艺风格，内部的走线，设计方式等偏传统相机风格。看上去更像一个相机增加了一个手机功能，而不是手机增加了一个相机功能。
