电容的容值选择及Fanout设计(上)-PCB设计的十大误区


之前介绍了电源设计不需要强制从滤波电容进入到芯片管脚,也讨论了在多层板设计的时候,电容倾向于呈现“全局特性”,电容的位置不再是那么重要。滤波电容的容值选择非常重要,我们该如何选择滤波电容设计。

高速先生们本来不是网络潮人,不过自从坚持更新自媒体之后,大家都自觉开始追逐网络热点。为了文章能够紧跟时代潮流,从而吸引粉丝大神们的视线,高速先生也都是蛮拼的。话说羊年春节之后,热点话题不断。等到柴女神的视频一出,立马一统微信微博,其他话题全部靠边。其实更喜欢视频出来当天的网络氛围,大家呈现一片正能量,摩拳擦掌,准备大战雾霾。但是第二天出现了太多不和谐,话题被引向了口水与八卦,实在让人痛心。我们的话题还是回归电源噪声设计。其实想想噪声是不是也很像雾霾,我们对之深恶痛绝,但是却无法根除。并且随着用电需求增加,噪声会变得更加严重。我们解决电源噪声问题,也是要从根源出发(洗煤,提升油品质量),需要提升电源输出的质量,同时增加滤波手段(汽车尾气排放装置,加油枪过滤装置)言归正传,我们之前的话题说到:滤波电容设计,在多层板时代,电容倾向于呈现“全局特性”,电容的位置不再是那么重要;并且电源设计不需要强制从滤波电容进入到芯片管脚。那么问题来了,什么才是滤波电容设计的关键点。关键点其实是滤波电容本身,我们需要关注滤波电容的容值选择,进而关注电容的品牌、型号及参数。图1是研究滤波电容最基础的理论,本章我们会从最简单的电容特性及电容并联开始介绍,相对比较基础,资深工程师可以暂时回避,下期再见。

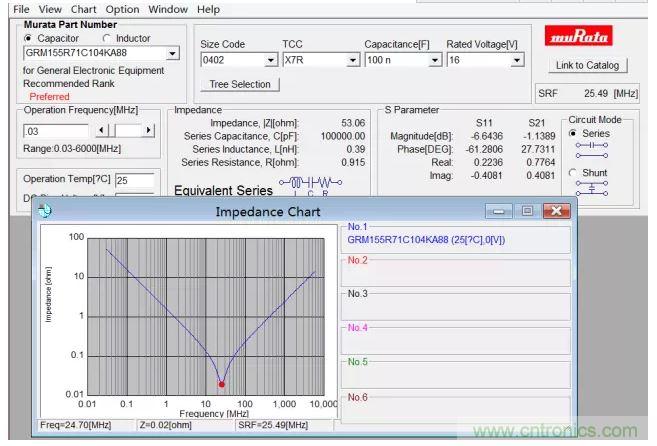

图1单个电容的阻抗曲线,我们需要关注两个参数,ESR(等效寄生电阻)和ESL(等效寄生电感)。我们平常比较关心ESL,ESL加上安装电感,和电容的容值构成LC谐振,电感越大,谐振频率往低频偏移。谐振频率之后,电容曲线呈现感性,也就是说谐振频率往低频偏移的同时,电容的效果变差。平常对ESR的关注不多,其实ESR也是非常关键的一个参数。不少人对ESR会有一些误解。首先,ESR不是一个常数,是随着频率而变化的。图1的Murata工具里面看到的串联电阻(Series Resistance )值,不是我们常规理解的谐振频率点的ESR,后面的等效电路仿真的时候需要注意这个细节。图2是这个电容的ESR随频率变化的曲线。谐振频率点的ESR值,决定了电容阻抗曲线的最低点。这个值在电容设计的时候也非常重要,一般来说,小尺寸封装的小电容,谐振频率点的ESR值一般较大。

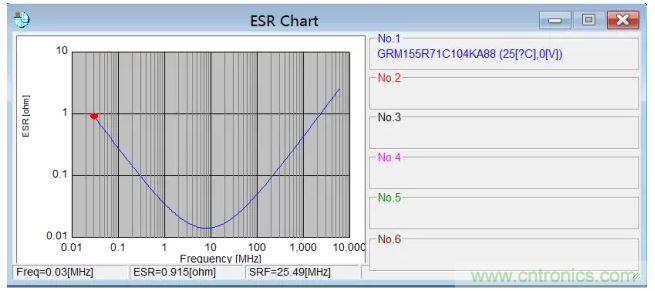

图2

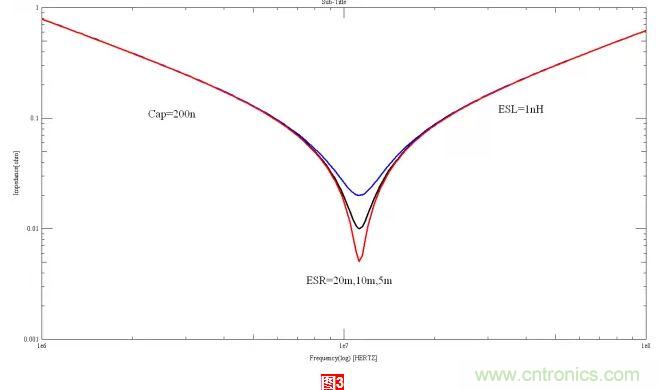

接着,我们来看看电容的并联,先暂时忽略安装电感,后面再单独介绍安装电感的设计细节。同种类电容的并联如图3所示,谐振频率点不变,但是谐振频率处的ESR会形成电阻并联。可以认为同一种类电容加的数量越多,电容并联之后,谐振频率点的阻抗越低。

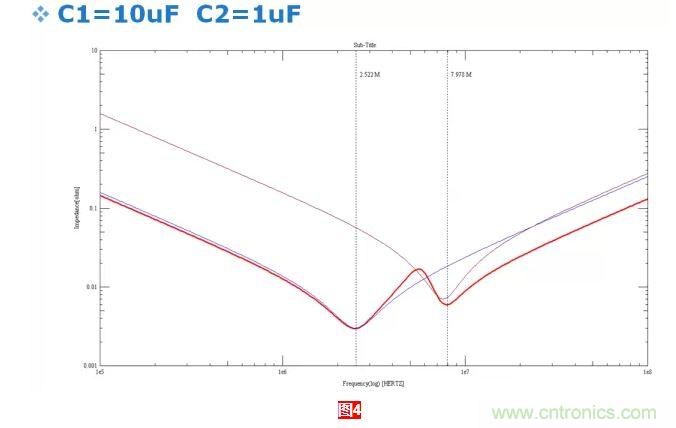

不同种类电容的并联如图4所示,两种电容并联,会出现两个谐振频率点。同时还会出现一个反谐振频率点,这个反谐振频率是电容设计的难点之一。
