AC耦合电容摆放：放驱动端好还是接收端好？
品慧电子讯经常有设计工程师纠结着，串行链路中的外接AC耦合电容放驱动端还是接收端好？接2个会有什么影响啊？一位专家就AC耦合电容摆放问题给出了比较好的答案！遇到此问题的工程师们可以来看看，一定会有所收获！经常有设计工程师纠结着，串行链路中的外接AC耦合电容放驱动端还是接收端好？接2个会有什么影响啊？我们首先从ac耦合电容的作用切入。一般使用AC耦合电容是为了提供直流偏压。直流偏压就是滤除信号的直流分量，使信号关于0轴对称。
从这个作用看，其实理想电容应该可以放在通道的任何一个地方。做过仿真的工程师也发现仿真结果确实如此。可是实际电路中的电容并非理想的，有寄生电感的存在，而且焊盘和换层过孔都是阻抗不连续点。那么非理想电容带到仿真里，电容的位置也没有影响吗？我们用2.5G信号来仿真，全通道长度5500mil，ac耦合电容分别距离驱动端和接收端500mil。
123下一页> - 第一页：AC耦合电容摆放问题（1）
- 第二页：AC耦合电容摆放问题（2）
- 第三页：AC耦合电容摆放问题（3）

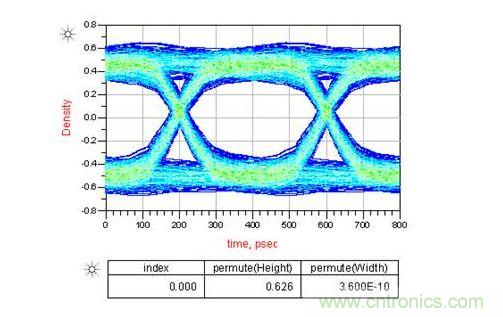

上图是电容靠近接收端，下图是靠近发送端，显然电容靠近接收端眼图质量更好。为什么呢？个人认为可以将非理想电容看成一个阻抗不连续点，如果靠近接收端放，相同的反射系数下，信号经过通道衰减之后再反射会比一开始就反射的能量小。所以大多数的串行链路都要求靠接收端放。有人又问了，可是为什么PCIE是要求放发送端啊？其实仔细看PCIE规范是说如果是两块板连接时，要发在发送的那块板上。如果发送接收在同一块板上，那么就随意吧。AC耦合电容还有另外一个作用，就是提供过电压保护。所以更多的要求是靠近连接器放置，USB, SATA都是这么要求的。如果通道中接2个AC耦合电容又会怎样呢？
<上一页123下一页> - 第一页：AC耦合电容摆放问题（1）
- 第二页：AC耦合电容摆放问题（2）
- 第三页：AC耦合电容摆放问题（3）
上图是一个电容，而下图接了两个。明显眼图margin变小了，这也是由于多了一个阻抗不连续点，引起了不必要的反射。最后，总结一下ac耦合电容摆放注意事项：1，按照design guideline要求放置2，没有guideline，如果是IC到IC，请靠近接收端放置3，如果是IC到连接器，请靠近连接器放置4，尽可能选择小的封装尺寸，减小阻抗不连续
