如何识别反向驱动器,一张电路图就搞定


工程师对元器件和电路设计的识别用的最多的就是测量仪器:万用表。今天小编要讲的就是反向驱动器的测量方法及原理,用万用表可以解决外还能用什么更简单明了的方法识别呢?请看下文分解。

普通电路测量离不开万用表,可以说这个测量仪器是工程师必备工具之一。针对于反向驱动器的测量方法及原理,是今天本文中将向大家说明的。下面我们以ULN2003ag集成块为例来解释如何识别集成块的好坏问题。我们都知道ULN2003是七路反向驱动器,通常用来驱动继电器来控制外设。因此其工作原理为:当输入端为低电平时ULN2003输出端为高电平,继电器得电吸合。输入兼容各种类型的逻辑电路,输出口最高电压50V。

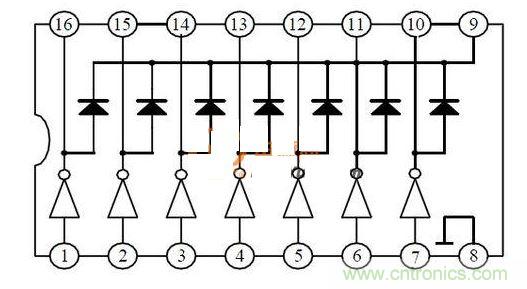

引脚图

引脚图经过上文中的原理与作用讲解,我们推荐可以使用单片检测方法。首先,测VCC与GND间的阻值(16与8脚之间),是否短路。其次,测输入端1234567脚与8间的阻值,应该是相等,或者相差不大。然后,测输出端9101112131415脚与8间的阻值,应该是相等,或者相差不大。在电路中的检测方法为:由于各路会受到外接电阻的影响,最好是再拿一块正常的电路板,对比测量相同脚位的电阻。或者在有输入时,测量对应脚的输出电压。
