诀窍分享：精准排除变频器中的谐波隐患
品慧电子讯变频器广泛的应用在工业生产、民用设备等领域，大家都知道的事情。但是在这片席卷全球的“节能”风暴下，却隐藏着会影响到电能质量的谐波隐患，本文将就此为大家进行介绍并提供排除测量变频器中的谐波隐患的诀窍方法。
随着节能减排观念的普及，变频器被广泛应用在工业生产、民用设备等领域，就连家中的空调、冰箱等电器也贴有节能标签。但在这片席卷全球的“节能”风暴下，却隐藏着会影响到电能质量的谐波隐患，本文将就此为大家进行介绍并提供测量解决方法。
变频器的节能原理
变频器可将固定频率的交流电变换为频率连续可调的交流电，通过控制输出电压的频率，实现对电机(或其他负载)的调速。这样就能根据拖动负载的大小来控制电机转速快慢，做到“物有所用”，达到节省能耗，保护电机的目的。
谐波产生的源头：整流电路与PWM调制电路
那么谐波隐患是如何生成的呢?这是由变频器的电路特性决定的。变频器内部主电路可分为三部分：整流电路、直流母线、逆变电路。
图 1
2 变频器内部结构变频器输入端的整流电路属于非线性负载，会将输入的正弦电流信号整形成脉冲波(如图 1?3)，并产生大量谐波分量反馈给电网，影响电网供电设备的正常运作。
图 1
3 变频器输入输出波形
变频器输出端为逆变电路，对整流后的直流信号进行PWM脉冲调制，输出频率可调的PWM波(如图 1?3)。由于PWM信号是由许多高频脉冲信号组成，含有丰富的高次谐波，严重的话会导致输出设备运行噪音增大、设备发热，甚至造成设备损坏，因此必须对其进行测量与治理。
图 1
1 输入谐波过大导致电机发热变频器谐波分析专家：PA6000功率分析仪由于变频器输出PWM波的载波频率较高，其高次谐波的频率可达几十k，所以这对测量仪器的精度、带宽、谐波测量能力提出十分高的要求。PA6000功率分析仪具备0.02%测量精度，1MHz宽带宽，可对变频器的输出PWM信号进行高精度完整测量;还支持行业唯一的7通道信号同步输入，保证各电路转换效率与整体效率的测量结果实时、可靠。

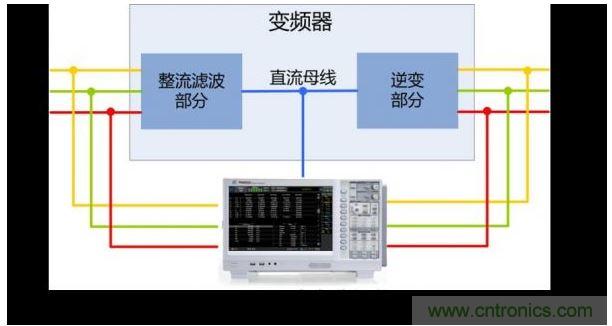

图 4 7通道同步测量变频器效率
为满足变频器谐波测量的需要，PA6000可实现对2.6kHz的信号进行高达40次的谐波分析，且内置GB/T 12668-2标准的THD(总谐波畸变)测量公式，完美满足GB/T 12668-2国家标准的测试要求，轻松揪出隐藏在变频器中的谐波隐患。
图 5 PA6000功率分析仪谐波分析特点
此外，PA功率分析仪还提供业界唯一的4路FFT同步显示功能，可对变频器的三相输出信号同时进行FFT变换，实现其频谱分布特性的同步分析。

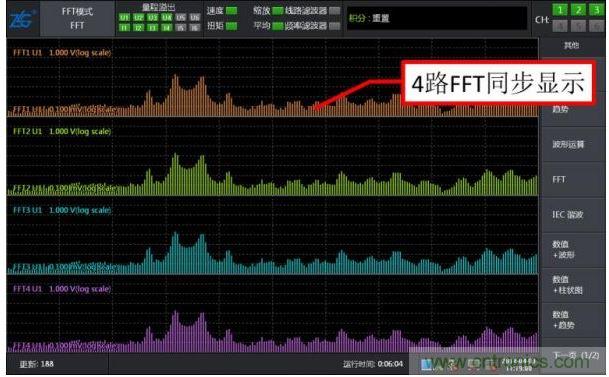

图 6 4路FFT同步显示功能
