一款逆变器的亮度控制电路图设计
品慧电子讯本文分享的是一款逆变器的亮度控制电路图设计，主要由运算放大器IC3、二极管D9、电容器C30及电阻器R23、R22、R33、R34、R32等构成。通过调整PWM脉冲信号宽度，经驱动电路后送往高压电路，最终改变了高压幅度，也就改变了背光灯的亮度，实现了亮度调节的目的。

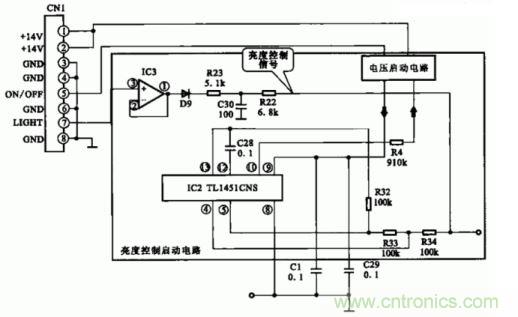

上图所示为逆变器的亮度控制电路，它主要由运算放大器IC3、二极管D9、电容器C30及电阻器R23、R22、R33、R34、R32等构成。主控电路部分将亮度调节信号以PWM脉冲的方式给运算放大嚣IC3的◎脚（同相输入端）t其输出端与反向输入端短接，组成一个电压增益为1的放大器，将亮度调节电平放大后，经过D9整流、R23、C30滤波后，通过R22、R34送入IC2的④，经R33、R32送到IC2的@I脚。调整PWM脉冲信号宽度，经驱动电路后送往高压电路，最终改变了高压幅度，也就改变了背光灯的亮度，实现了亮度调节的目的。
