一款12V车载电源浪涌防护电路设计

提升车载电源的抗干扰能力对整个车载电子设备的稳定工作至关重要，本文介绍的是一款车载电源浪涌防护电路设计，主要的是12V电源保护电路，能更好地提升整个系统的抗干扰能力。

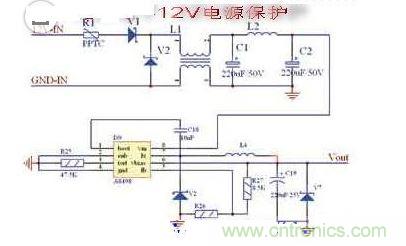

浪涌保护包括一个PPTC和TVS管，可以有效抑制类似于脉冲的干扰。PPTC是热敏电阻器，电阻随温度升高而增加。TVS是瞬态电压抑制二极管，当有脉冲干扰进入电源线路时，TVS会动作，对流向后端电路的瞬间电流进行分流，而受保护的后端电压被限制在TVS两端的箝制电压。 PPTC的动作速度慢于TVS，在大电流的作用下，PPTC呈高阻，会断开后级电路，可以起到减少TVS泻流时间，保护TVS的功能。

提升车载电源的抗干扰能力对整个车载电子设备的稳定工作至关重要，在硬件设计上要综合考虑ISO7637模拟的各种干扰。软件设计上要具有消除干扰所引起的整机系统记忆丢失的能力。硬件设计与软件设计很好的结合，才能更好地提升整个系统的抗干扰能力。
