技术分享：开关电源中的散热器接地方法

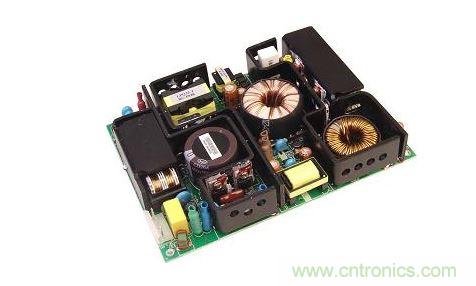

开关电源的各种设计都不容忽略，故开关电源中的散热器接地也是很重要的，并且接地其中有很多学问的。这里小编借花献佛的分享一篇关于开关电源中的散热器接地方法分析的文案，希望能帮到工程师朋友们。

主要又有以下几个地：原边地，次级地。他们的作用是提供各自的参考零点。还有一个真正的大地PE。保护作用，兼有EMC作用。原边地，副边地是严格隔离的。不可以有任何电气上的连接。

他们都能够与大地PE相连，但是，要加Y2。

所有散热器，可以有四种方法置于系统之中：

1.floating，也就是浮地。

2.各自的参考零点，比如原边地或者副边地

3.真正大地，也就是PE，输入时候的黄绿线

4.有一种特殊情况，主MOSFET接漏极，即整流后的高压端。还有接源极的，即S端。处理不好会炸机，我就炸过。电源主MOSFET的散热片撞到外壳，而外壳是金属的，与PE相连。另外，这些个元件，贴到散热片的时候，有一个很小的电容。耦合，产生共模噪声。处理不好，就是个大天线。这个时候，加法拉第屏蔽。模拟地，数字地之间有壕沟，很好分。当中不能有任何走线。但是可以跨接一些东西，比如0欧姆电阻，小贴片磁珠，甚至Y电容。我的理解来自于摩托罗拉的那篇关于电磁兼容的文章，里面讲到了地的划分。那就是PE是保护地或者功能地，所有其他的地，加上Y电容都可以往这个上面接。所有功能模块，数字划归数字部分，模拟划归模拟部分。数字与数字之间，需不需要隔离看系统的要求.同样，模拟与模拟之间，也要看系统的要求。可共地，也可以分割。整个系统，首先把电源分配好，然后再来进行地的分割。很多系统的电源，从隔离式的DCDC出来的就是12V，±5，至于3.3，1.8很多都是有LDO提供的。散热片接地，没有说一定要接到哪里。你可以很随意。但是要注意：

1.如果接大地，那么。这些元器件需要加垫片，散热膏。周边器件必须与PE保持足够的爬电距离。散热片还有应力测试。

2.如果接各自的地，注意与PE的爬电距离。之前我炸机，就是接了某个地，但是外壳盖上以后，无意间使得外壳与散热片接触。但是外壳是接PE的。结果炸的很惨烈。散热片是导电的，哪怕是涂漆的，但是很多时候会磨掉。

3.很多时候浮地是一个很好的选择。
