品慧电子讯一个冬天的赘肉再不减下来就“原形毕露”啦！可是减肥要坚持，咋办？那就带着“手镯”督促你坚持。Jawbone UP 2智能手环可以与你的手机相连接，全天候监测我们的运动状况，通过振动的方式提醒我们，告知自己身体状况如何。那么到底它是怎么个工作原理，是如何设计的呢？内部电路又是怎样的？相信很多人想知道，下面小编为你揭秘。
“减肥”一个经久不衰的话题，不管男女老少。春天来了，立马穿裙子的季节到了。看着一个冬天堆积的赘肉，是不是想到要运动了，但惰性确实很恼人，坚持不下来！同感的有木有？这时一款Jawbone UP 2产品降临，像是个救星，这个像手镯一样的东西却有着神奇的功能。通过与手机的连接，它可以来全天候监测我们的运动状况，通过振动的方式进行提醒，不怕你懒惰。配合手机软件更是可以让你对自己的身体健康有全面的了解。

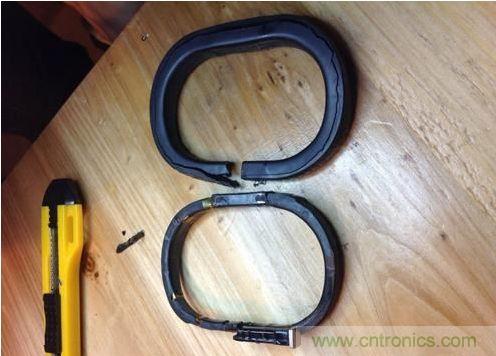

下面随着小编来拆解下这款产品，看看其内部的设计电路到底是咋样的？
1234567下一页>
- 第一页：减肥利器Jawbone 智能手环拆解（1）
- 第二页：减肥利器Jawbone 智能手环拆解（2）
- 第三页：减肥利器Jawbone 智能手环拆解（3）
- 第四页：减肥利器Jawbone 智能手环拆解（4）
- 第五页：减肥利器Jawbone 智能手环拆解（5）
- 第六页：减肥利器Jawbone 智能手环拆解（6）
- 第七页：Jawbone 智能手环内部结构视频详解

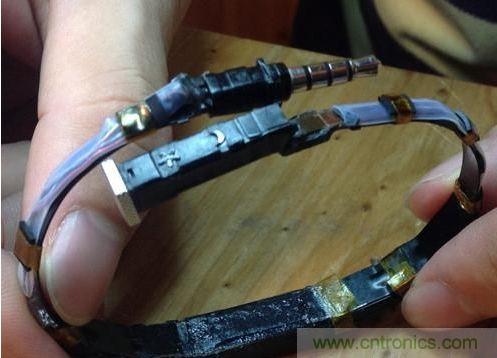

Jawbone UP的特色是是外面有一层带纹理的胶套，开环的两端分别是耳机插头和按钮，步数数据会通过耳机插口同步到手机上。按钮一端上还有两个LED灯，分别是充电时会亮的“太阳”灯，和睡眠模式的“月亮”灯。两端到中间有各有一条铁片用来固定电线和电路板，电线外有胶套保护着，电路板则是直接注入胶以封闭，因此Jawbone UP宣称他们的防水性能是很好的，拉伸性能也比较好。

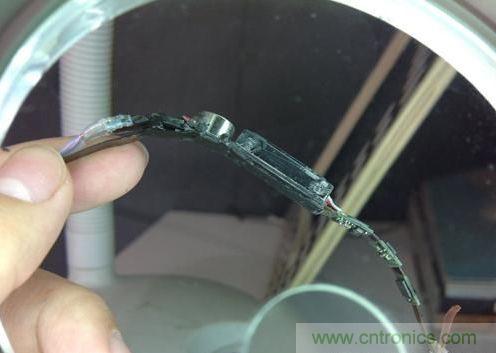

Jawbone的电路板设计有一个特色，它是电池放在中间，所有小电路板通过排线连接在一起，中间的黑色小匣子包住了电池并夹住排线。这样处理器，振动马达，各部分电路就可以整齐地分布在腕带的各个部位上，腕带也能做到比较窄。
<上一页1234567下一页>
- 第一页：减肥利器Jawbone 智能手环拆解（1）
- 第二页：减肥利器Jawbone 智能手环拆解（2）
- 第三页：减肥利器Jawbone 智能手环拆解（3）
- 第四页：减肥利器Jawbone 智能手环拆解（4）
- 第五页：减肥利器Jawbone 智能手环拆解（5）
- 第六页：减肥利器Jawbone 智能手环拆解（6）
- 第七页：Jawbone 智能手环内部结构视频详解

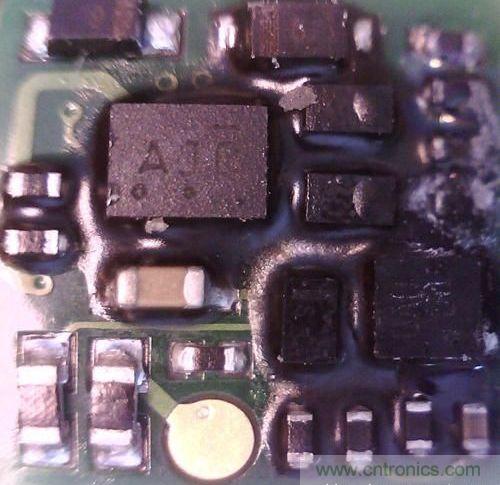

芯片上采用的是TI的方案，微处理器是16bit的MSP430F5548，有一个Macronix的8m-bit的Flash芯片MX25L8006E，还有一块是USB电源管理的BQ24230。由于电路板上面涂了一层透明涂料又注了硅胶，各种芯片不太好辨认。
<上一页1234567下一页>
- 第一页：减肥利器Jawbone 智能手环拆解（1）
- 第二页：减肥利器Jawbone 智能手环拆解（2）
- 第三页：减肥利器Jawbone 智能手环拆解（3）
- 第四页：减肥利器Jawbone 智能手环拆解（4）
- 第五页：减肥利器Jawbone 智能手环拆解（5）
- 第六页：减肥利器Jawbone 智能手环拆解（6）
- 第七页：Jawbone 智能手环内部结构视频详解
<上一页1234567下一页>
- 第一页：减肥利器Jawbone 智能手环拆解（1）
- 第二页：减肥利器Jawbone 智能手环拆解（2）
- 第三页：减肥利器Jawbone 智能手环拆解（3）
- 第四页：减肥利器Jawbone 智能手环拆解（4）
- 第五页：减肥利器Jawbone 智能手环拆解（5）
- 第六页：减肥利器Jawbone 智能手环拆解（6）
- 第七页：Jawbone 智能手环内部结构视频详解
<上一页1234567下一页>
- 第一页：减肥利器Jawbone 智能手环拆解（1）
- 第二页：减肥利器Jawbone 智能手环拆解（2）
- 第三页：减肥利器Jawbone 智能手环拆解（3）
- 第四页：减肥利器Jawbone 智能手环拆解（4）
- 第五页：减肥利器Jawbone 智能手环拆解（5）
- 第六页：减肥利器Jawbone 智能手环拆解（6）
- 第七页：Jawbone 智能手环内部结构视频详解
<上一页1234567下一页>
- 第一页：减肥利器Jawbone 智能手环拆解（1）
- 第二页：减肥利器Jawbone 智能手环拆解（2）
- 第三页：减肥利器Jawbone 智能手环拆解（3）
- 第四页：减肥利器Jawbone 智能手环拆解（4）
- 第五页：减肥利器Jawbone 智能手环拆解（5）
- 第六页：减肥利器Jawbone 智能手环拆解（6）
- 第七页：Jawbone 智能手环内部结构视频详解

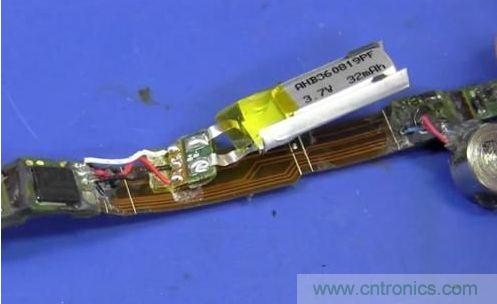

最后那个神秘的电池匣我们没有拆开，不过可以从网上资料搜到应该是32mAh的容量。附上一张国外资料查到的Jawbone UP的拆解图。
视频：
在这次拆解的过程中，小编印象最深刻的是大家讨论Jawbone UP 2的小方块电路板是如何衔接到到一起的。经过一番观察和讨论后，得出初步结论：所有PCB板夹在同一条排线上。现在看来事实也确实如此。
