暴拆HTC M8，Why做工精湛维修极难？
品慧电子讯最近智能手机更新频率特快，先是红米，现在是HTC M8旗舰手机发布，都造成不错轰动！M8配置高通801四核处理器、一体金属机身以及400万像素后置ultrapixel摄像头，性能可赶超三星S5，小米3。拆解可得该机做工非常精湛，质量可靠，但是让人头疼的是HTC的手机维修度依然很难。这是为什么呢？

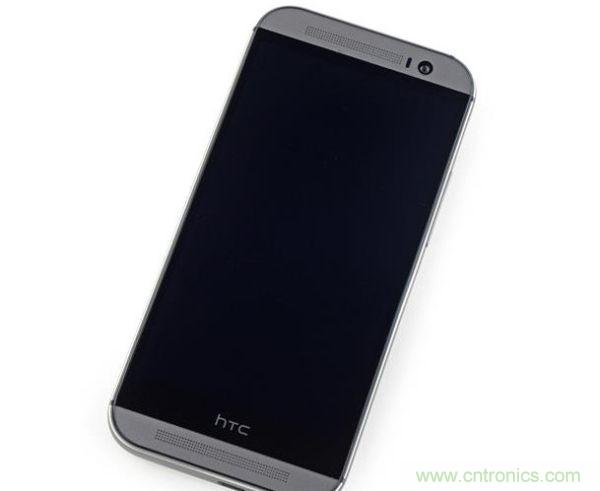

HTC刚正式推出了新一代M8旗舰手机，该机拥有2、3Ghz高通801四核处理器，运行2G内存超强硬件配置，一体金属机身以及400万像素后置ultrapixel摄像头，尽管屏幕分辨率为达到2K屏，但其性能跑分超有三星S5、小米3等旗舰强机，另外通过对HTC M8拆机图解来看，这款手机的做工非常精湛，拆解需要暴力进行，这种做工最大的好处就是做工了得，质量扎实可靠，但不足的是手机一旦坏了，维修机器困难。

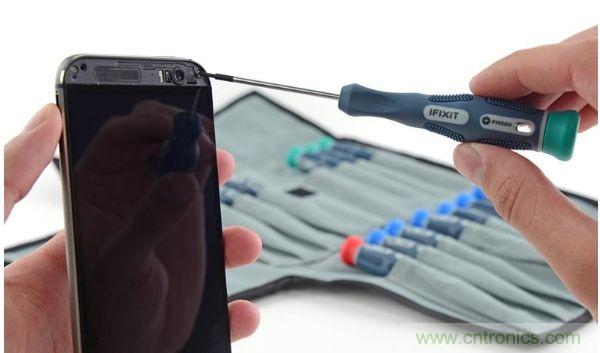

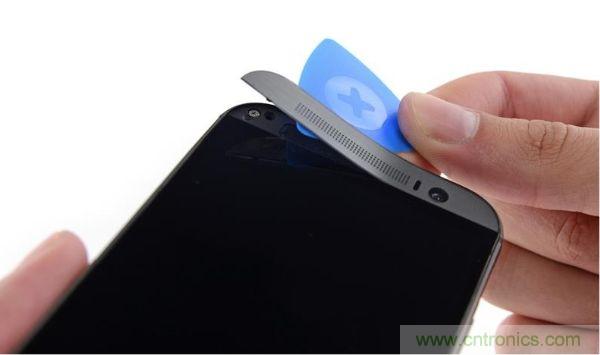

拆掉SIM卡以及micro SD卡槽之后发现依然没用，只能通过加热的方法试试看看能不能把听筒前面板拆掉。去掉听筒面板之后真的看到了螺丝吗，拆解有望了。
注意下方的扬声器面板后同样隐藏的有螺丝，拆下这里的螺丝之后才能进军下一步。
123456789101112下一页>
- 第一页：暴拆HTC M8，Why做工精湛维修极难（1）
- 第二页：暴拆HTC M8，Why做工精湛维修极难（2）
- 第三页：暴拆HTC M8，Why做工精湛维修极难（3）
- 第四页：暴拆HTC M8，Why做工精湛维修极难（4）
- 第五页：暴拆HTC M8，Why做工精湛维修极难（5）
- 第六页：暴拆HTC M8，Why做工精湛维修极难（6）
- 第七页：暴拆HTC M8，Why做工精湛维修极难（7）
- 第八页：暴拆HTC M8，Why做工精湛维修极难（8）
- 第九页：暴拆HTC M8，Why做工精湛维修极难（9）
- 第十页：暴拆HTC M8，Why做工精湛维修极难（10）
- 第十一页：暴拆HTC M8，Why做工精湛维修极难（11）
- 第十二页：暴拆HTC M8，Why做工精湛维修极难（12）
HTC M8拆解只能这样暴力进行了。

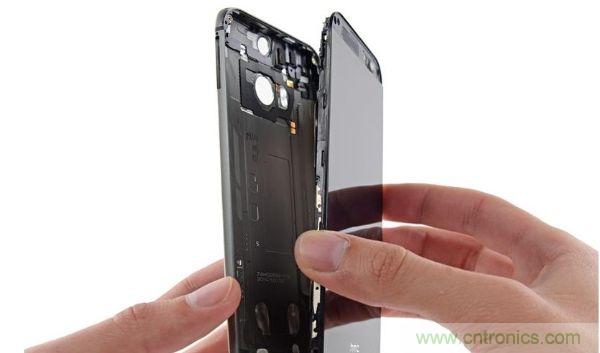

去掉了螺丝之后后壳依然拆不下来，此时只能寄希望于撬棍了，撬的时候一定要小心，碰坏了什么零件就没救了。

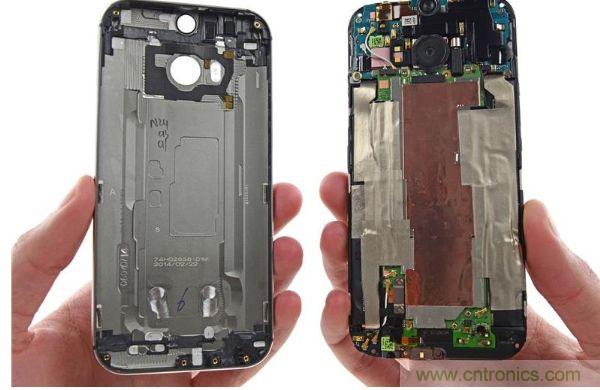

拆解很顺利，并没有碰坏什么零件，在背部除了有一个飞线比较煞风景之外整体看上去还是不错的，金属屏蔽面积非常大。
<上一页123456789101112下一页>
- 第一页：暴拆HTC M8，Why做工精湛维修极难（1）
- 第二页：暴拆HTC M8，Why做工精湛维修极难（2）
- 第三页：暴拆HTC M8，Why做工精湛维修极难（3）
- 第四页：暴拆HTC M8，Why做工精湛维修极难（4）
- 第五页：暴拆HTC M8，Why做工精湛维修极难（5）
- 第六页：暴拆HTC M8，Why做工精湛维修极难（6）
- 第七页：暴拆HTC M8，Why做工精湛维修极难（7）
- 第八页：暴拆HTC M8，Why做工精湛维修极难（8）
- 第九页：暴拆HTC M8，Why做工精湛维修极难（9）
- 第十页：暴拆HTC M8，Why做工精湛维修极难（10）
- 第十一页：暴拆HTC M8，Why做工精湛维修极难（11）
- 第十二页：暴拆HTC M8，Why做工精湛维修极难（12）

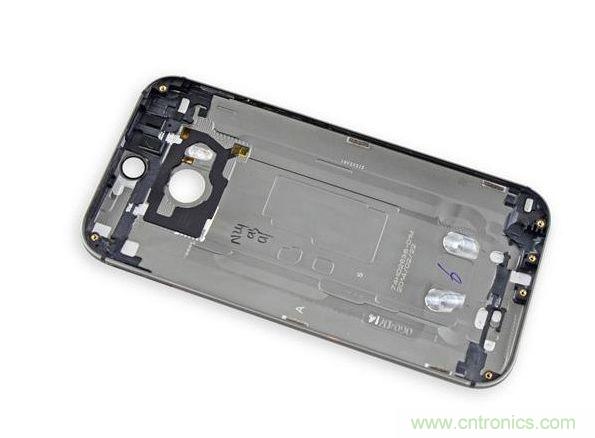

后盖的总重量是27.5克，占了整机的接近1/3。
HTC M8内部拆解开始!

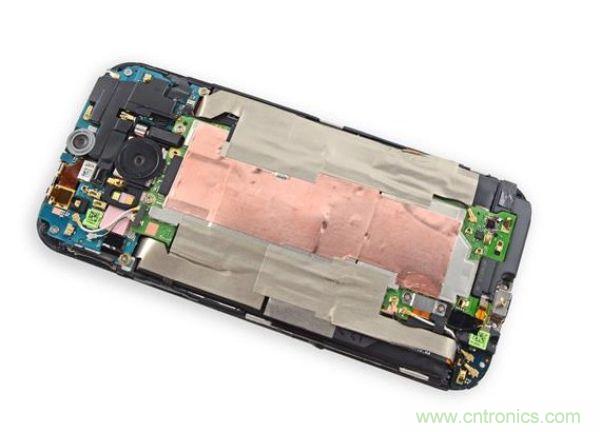

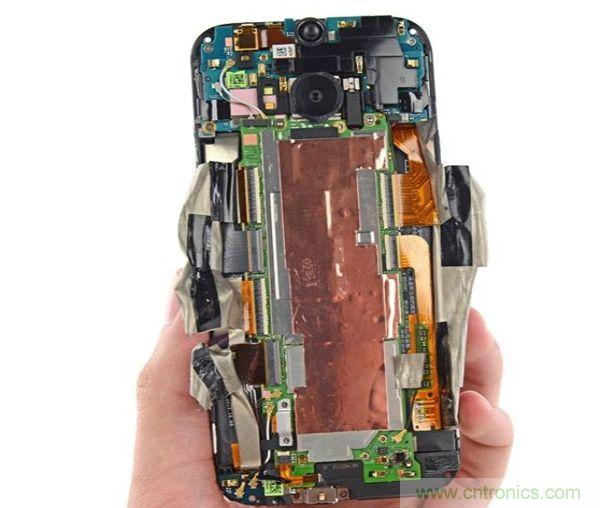

下面要做的是移除各种排线，大量的屏蔽贴纸给拆解造成了一定的麻烦。
<上一页123456789101112下一页>
- 第一页：暴拆HTC M8，Why做工精湛维修极难（1）
- 第二页：暴拆HTC M8，Why做工精湛维修极难（2）
- 第三页：暴拆HTC M8，Why做工精湛维修极难（3）
- 第四页：暴拆HTC M8，Why做工精湛维修极难（4）
- 第五页：暴拆HTC M8，Why做工精湛维修极难（5）
- 第六页：暴拆HTC M8，Why做工精湛维修极难（6）
- 第七页：暴拆HTC M8，Why做工精湛维修极难（7）
- 第八页：暴拆HTC M8，Why做工精湛维修极难（8）
- 第九页：暴拆HTC M8，Why做工精湛维修极难（9）
- 第十页：暴拆HTC M8，Why做工精湛维修极难（10）
- 第十一页：暴拆HTC M8，Why做工精湛维修极难（11）
- 第十二页：暴拆HTC M8，Why做工精湛维修极难（12）
HTC M8内部拆解。

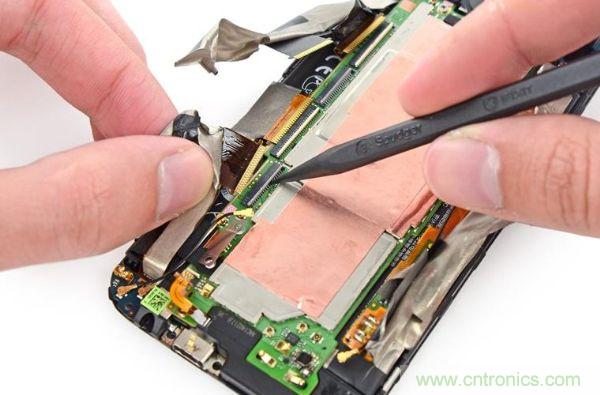

撕开屏蔽罩之后就看到了排线的接口，用撬棒一个个小心撬下。

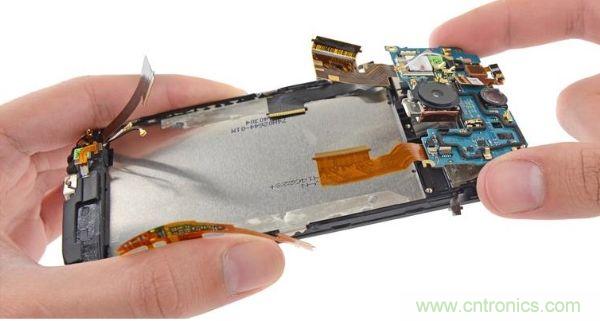

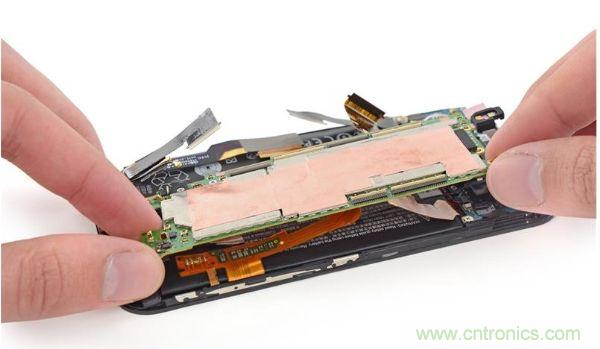

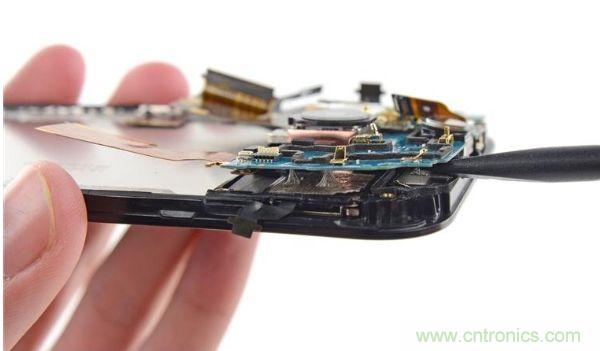

移除主板的过程是十分痛苦的，HTC这么设计无疑是加大的维修难度。
<上一页123456789101112下一页>
- 第一页：暴拆HTC M8，Why做工精湛维修极难（1）
- 第二页：暴拆HTC M8，Why做工精湛维修极难（2）
- 第三页：暴拆HTC M8，Why做工精湛维修极难（3）
- 第四页：暴拆HTC M8，Why做工精湛维修极难（4）
- 第五页：暴拆HTC M8，Why做工精湛维修极难（5）
- 第六页：暴拆HTC M8，Why做工精湛维修极难（6）
- 第七页：暴拆HTC M8，Why做工精湛维修极难（7）
- 第八页：暴拆HTC M8，Why做工精湛维修极难（8）
- 第九页：暴拆HTC M8，Why做工精湛维修极难（9）
- 第十页：暴拆HTC M8，Why做工精湛维修极难（10）
- 第十一页：暴拆HTC M8，Why做工精湛维修极难（11）
- 第十二页：暴拆HTC M8，Why做工精湛维修极难（12）

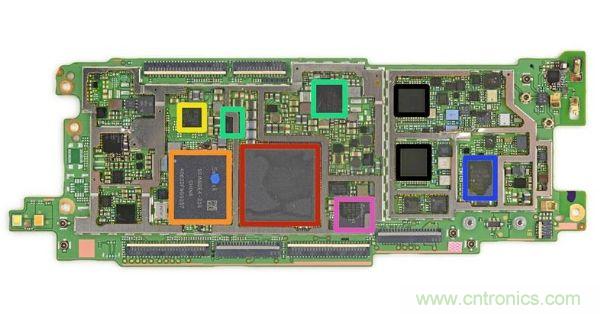

主要零部件均位于主板背面，具体：红色：来自尔必达的2GB内存芯片，编号为FA164A2PM，骁龙801处理器封装在它的下方，我们是看不到的，除非暴力拆解；橙色：来自Sandisk的32GB NAND闪存芯片，编号为SDIN8DE4；黄色：来自意法半导体的0100 AA 9058401 MYS芯片，用途未知；绿色：高通的PM8941以及PM8841电源管理芯片；蓝色：来自Avago的ACPM-7600功率放大器；粉色：来自Synaptics的S3528A触控芯片；黑色：高通的WTR1625L射频模块。

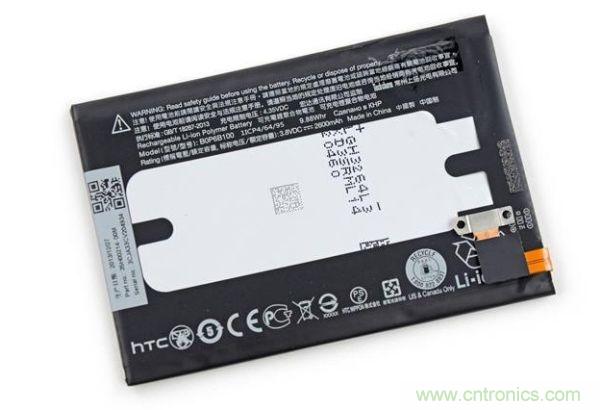

开始拆电池，电池下方有大量双面胶固定，拆除起来相当麻烦。电池容量为2600mAh，HTC表示100%的电量可以待机2周，即便是剩下5%的电量也能坚持15个小时，这得益于更加强大的低功耗传感器以及适当的优化。
HTC M8内置2800mAh电池是常州上扬光电有点公司生产的，纯正的中国制造。
<上一页123456789101112下一页>
- 第一页：暴拆HTC M8，Why做工精湛维修极难（1）
- 第二页：暴拆HTC M8，Why做工精湛维修极难（2）
- 第三页：暴拆HTC M8，Why做工精湛维修极难（3）
- 第四页：暴拆HTC M8，Why做工精湛维修极难（4）
- 第五页：暴拆HTC M8，Why做工精湛维修极难（5）
- 第六页：暴拆HTC M8，Why做工精湛维修极难（6）
- 第七页：暴拆HTC M8，Why做工精湛维修极难（7）
- 第八页：暴拆HTC M8，Why做工精湛维修极难（8）
- 第九页：暴拆HTC M8，Why做工精湛维修极难（9）
- 第十页：暴拆HTC M8，Why做工精湛维修极难（10）
- 第十一页：暴拆HTC M8，Why做工精湛维修极难（11）
- 第十二页：暴拆HTC M8，Why做工精湛维修极难（12）

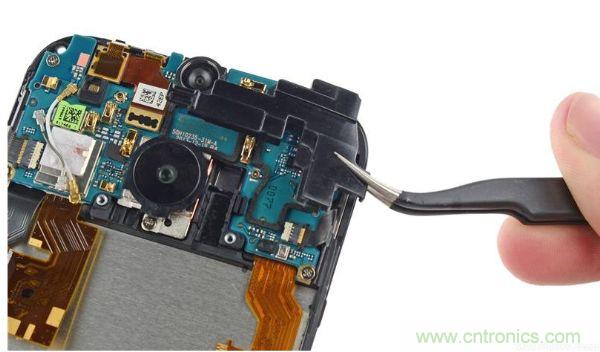

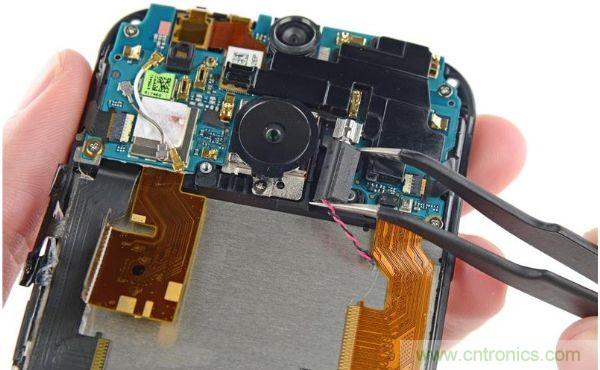

下面开始拆摄像头部分的零件，首先是振动器，HTC居然把它放在了摄像头旁边.
HTC M8上部主板拆解。
主板拆解图示。
<上一页123456789101112下一页>
- 第一页：暴拆HTC M8，Why做工精湛维修极难（1）
- 第二页：暴拆HTC M8，Why做工精湛维修极难（2）
- 第三页：暴拆HTC M8，Why做工精湛维修极难（3）
- 第四页：暴拆HTC M8，Why做工精湛维修极难（4）
- 第五页：暴拆HTC M8，Why做工精湛维修极难（5）
- 第六页：暴拆HTC M8，Why做工精湛维修极难（6）
- 第七页：暴拆HTC M8，Why做工精湛维修极难（7）
- 第八页：暴拆HTC M8，Why做工精湛维修极难（8）
- 第九页：暴拆HTC M8，Why做工精湛维修极难（9）
- 第十页：暴拆HTC M8，Why做工精湛维修极难（10）
- 第十一页：暴拆HTC M8，Why做工精湛维修极难（11）
- 第十二页：暴拆HTC M8，Why做工精湛维修极难（12）

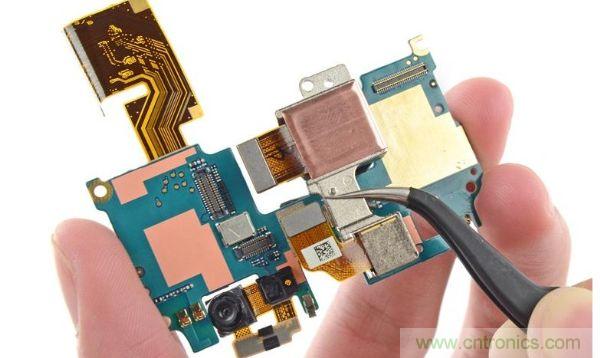

摄像头部分的主板居然也是用双面胶固定的，太可恶了！
小心的取下摄像头模块.

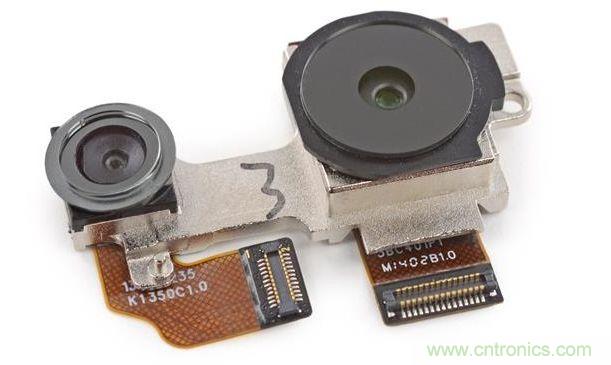

双后置摄像头，看不出太多有用的信息.
<上一页123456789101112下一页>
- 第一页：暴拆HTC M8，Why做工精湛维修极难（1）
- 第二页：暴拆HTC M8，Why做工精湛维修极难（2）
- 第三页：暴拆HTC M8，Why做工精湛维修极难（3）
- 第四页：暴拆HTC M8，Why做工精湛维修极难（4）
- 第五页：暴拆HTC M8，Why做工精湛维修极难（5）
- 第六页：暴拆HTC M8，Why做工精湛维修极难（6）
- 第七页：暴拆HTC M8，Why做工精湛维修极难（7）
- 第八页：暴拆HTC M8，Why做工精湛维修极难（8）
- 第九页：暴拆HTC M8，Why做工精湛维修极难（9）
- 第十页：暴拆HTC M8，Why做工精湛维修极难（10）
- 第十一页：暴拆HTC M8，Why做工精湛维修极难（11）
- 第十二页：暴拆HTC M8，Why做工精湛维修极难（12）

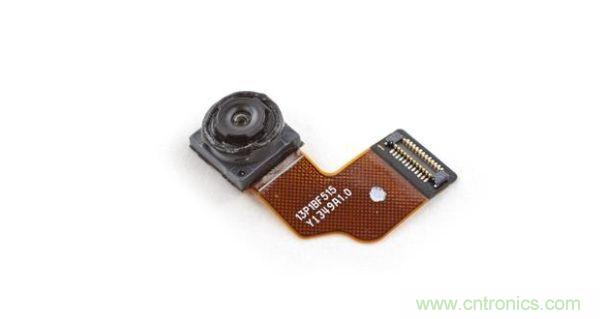

拆卸下来的HTC M8前置500万像素前置摄像头.

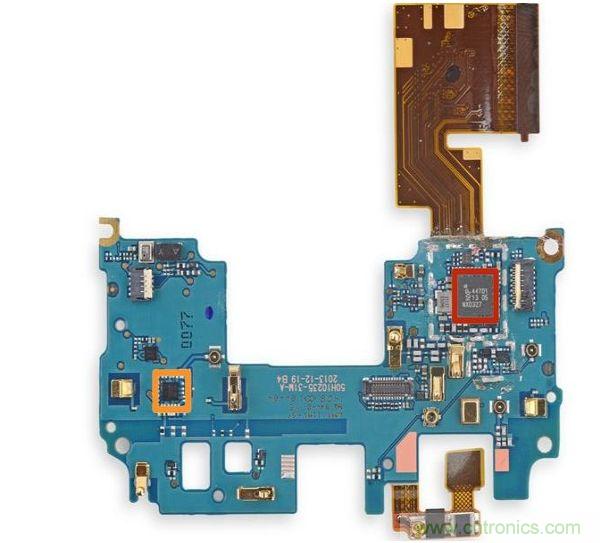

剩下的主板上也有些小零件，具体为：红色：NXP 44701 NFC主控芯片；橙色：高通的QFE1550移动包络追踪芯片。
背面除了排线接口以外没别的东西.
<上一页123456789101112下一页>
- 第一页：暴拆HTC M8，Why做工精湛维修极难（1）
- 第二页：暴拆HTC M8，Why做工精湛维修极难（2）
- 第三页：暴拆HTC M8，Why做工精湛维修极难（3）
- 第四页：暴拆HTC M8，Why做工精湛维修极难（4）
- 第五页：暴拆HTC M8，Why做工精湛维修极难（5）
- 第六页：暴拆HTC M8，Why做工精湛维修极难（6）
- 第七页：暴拆HTC M8，Why做工精湛维修极难（7）
- 第八页：暴拆HTC M8，Why做工精湛维修极难（8）
- 第九页：暴拆HTC M8，Why做工精湛维修极难（9）
- 第十页：暴拆HTC M8，Why做工精湛维修极难（10）
- 第十一页：暴拆HTC M8，Why做工精湛维修极难（11）
- 第十二页：暴拆HTC M8，Why做工精湛维修极难（12）

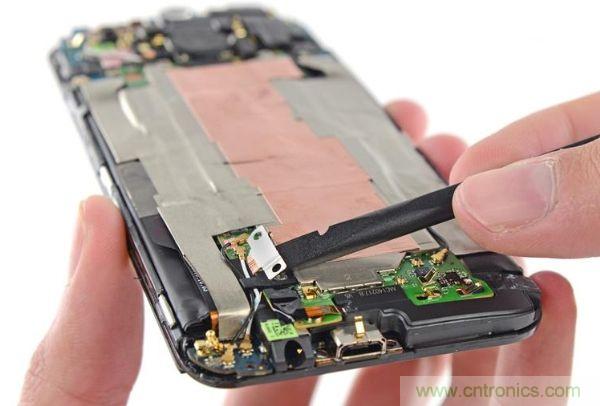

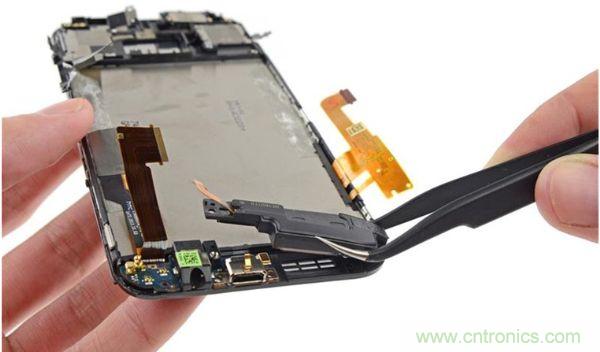

拆除下置扬声器。

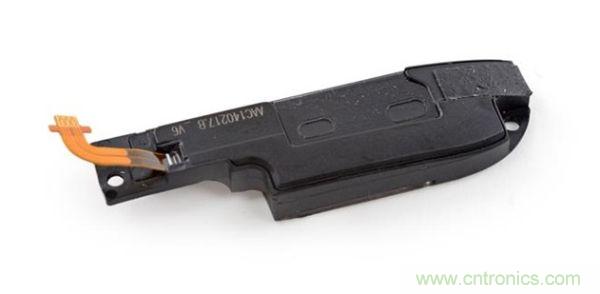

图为HTC M8扬声器模块特写.
HTC M8底部小主板拆解图.
<上一页123456789101112下一页>
- 第一页：暴拆HTC M8，Why做工精湛维修极难（1）
- 第二页：暴拆HTC M8，Why做工精湛维修极难（2）
- 第三页：暴拆HTC M8，Why做工精湛维修极难（3）
- 第四页：暴拆HTC M8，Why做工精湛维修极难（4）
- 第五页：暴拆HTC M8，Why做工精湛维修极难（5）
- 第六页：暴拆HTC M8，Why做工精湛维修极难（6）
- 第七页：暴拆HTC M8，Why做工精湛维修极难（7）
- 第八页：暴拆HTC M8，Why做工精湛维修极难（8）
- 第九页：暴拆HTC M8，Why做工精湛维修极难（9）
- 第十页：暴拆HTC M8，Why做工精湛维修极难（10）
- 第十一页：暴拆HTC M8，Why做工精湛维修极难（11）
- 第十二页：暴拆HTC M8，Why做工精湛维修极难（12）

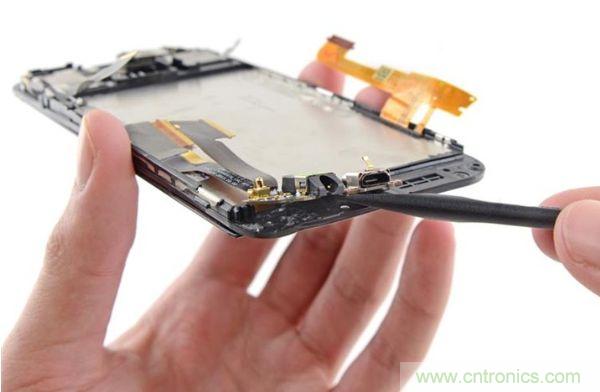

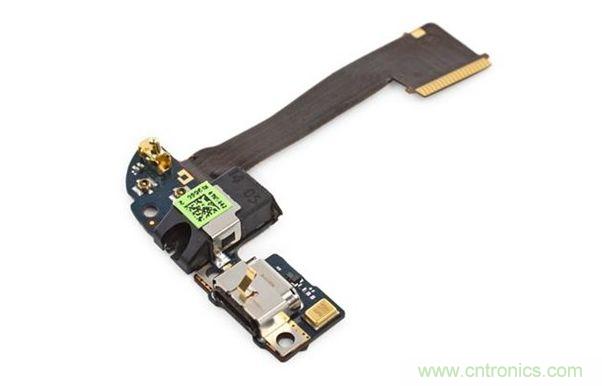

最后拆下的模块包含有3.5mm耳机接口、micro USB接口以及麦克风.

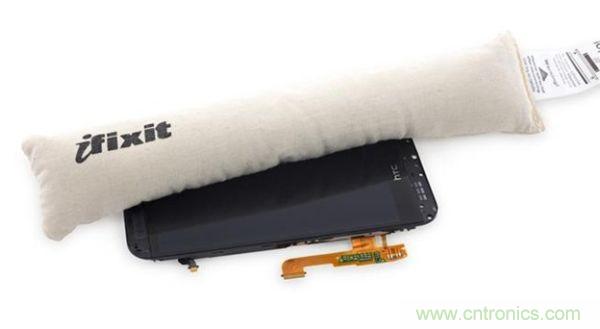

HTC M8手机屏幕拆机，拆解需要热一热屏幕.

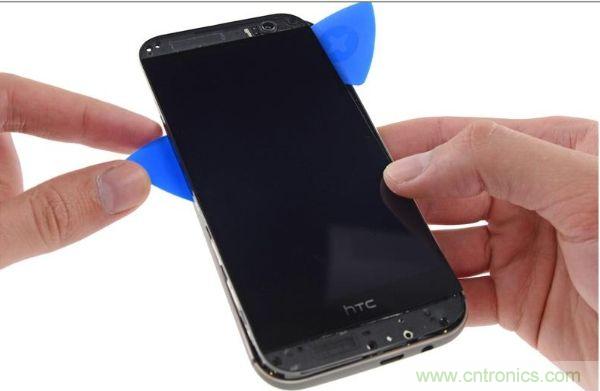

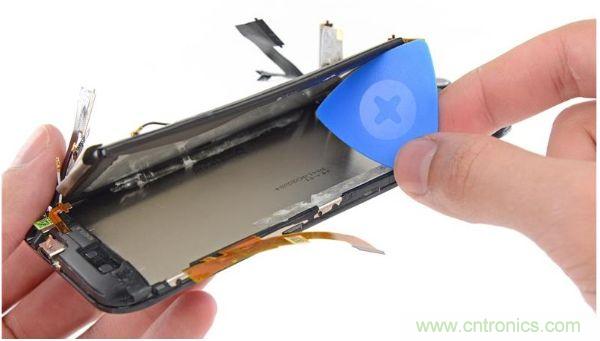

然后用薄片撬开屏幕
<上一页123456789101112下一页>
- 第一页：暴拆HTC M8，Why做工精湛维修极难（1）
- 第二页：暴拆HTC M8，Why做工精湛维修极难（2）
- 第三页：暴拆HTC M8，Why做工精湛维修极难（3）
- 第四页：暴拆HTC M8，Why做工精湛维修极难（4）
- 第五页：暴拆HTC M8，Why做工精湛维修极难（5）
- 第六页：暴拆HTC M8，Why做工精湛维修极难（6）
- 第七页：暴拆HTC M8，Why做工精湛维修极难（7）
- 第八页：暴拆HTC M8，Why做工精湛维修极难（8）
- 第九页：暴拆HTC M8，Why做工精湛维修极难（9）
- 第十页：暴拆HTC M8，Why做工精湛维修极难（10）
- 第十一页：暴拆HTC M8，Why做工精湛维修极难（11）
- 第十二页：暴拆HTC M8，Why做工精湛维修极难（12）

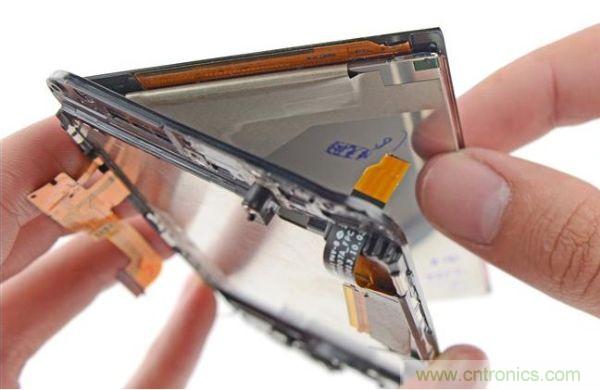

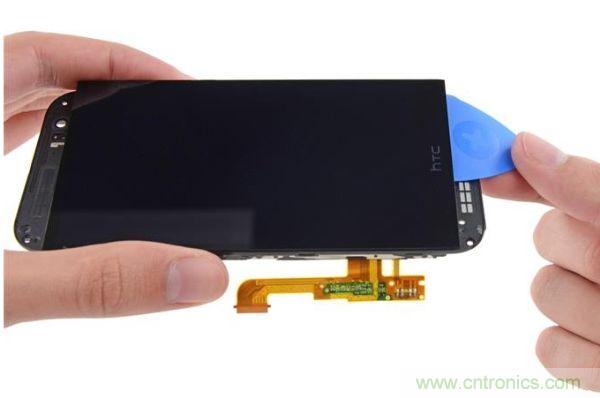

HTC M8屏幕分离拆解，这里有频线，不小心很容易弄断。

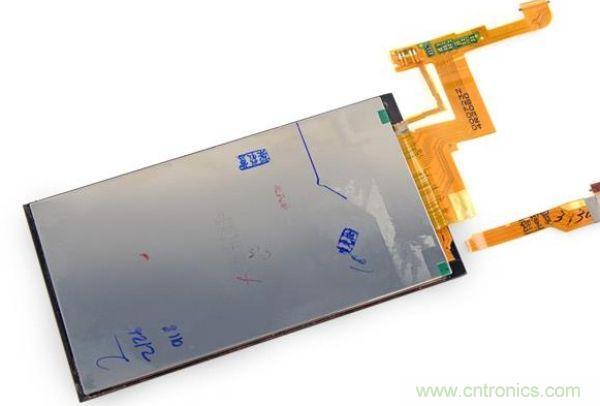

拆解下来的HTC M8屏幕特写.

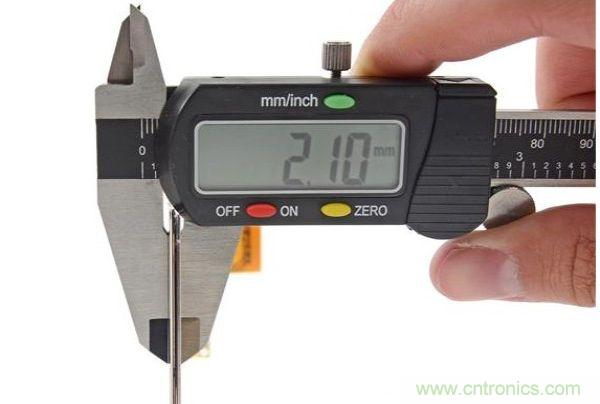

HTC M8屏幕的厚度为2.1mm,非常薄。
<上一页123456789101112下一页>
- 第一页：暴拆HTC M8，Why做工精湛维修极难（1）
- 第二页：暴拆HTC M8，Why做工精湛维修极难（2）
- 第三页：暴拆HTC M8，Why做工精湛维修极难（3）
- 第四页：暴拆HTC M8，Why做工精湛维修极难（4）
- 第五页：暴拆HTC M8，Why做工精湛维修极难（5）
- 第六页：暴拆HTC M8，Why做工精湛维修极难（6）
- 第七页：暴拆HTC M8，Why做工精湛维修极难（7）
- 第八页：暴拆HTC M8，Why做工精湛维修极难（8）
- 第九页：暴拆HTC M8，Why做工精湛维修极难（9）
- 第十页：暴拆HTC M8，Why做工精湛维修极难（10）
- 第十一页：暴拆HTC M8，Why做工精湛维修极难（11）
- 第十二页：暴拆HTC M8，Why做工精湛维修极难（12）

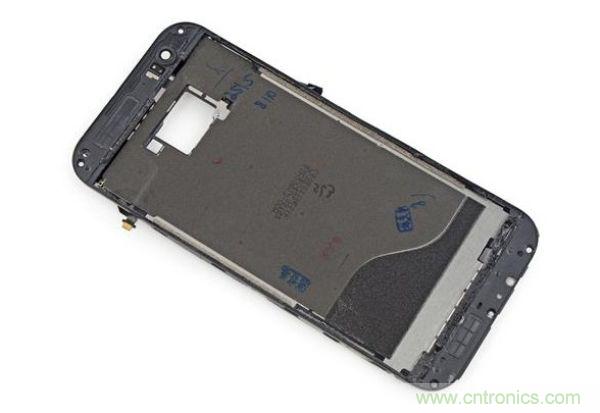

这就是HTC One的中框了。

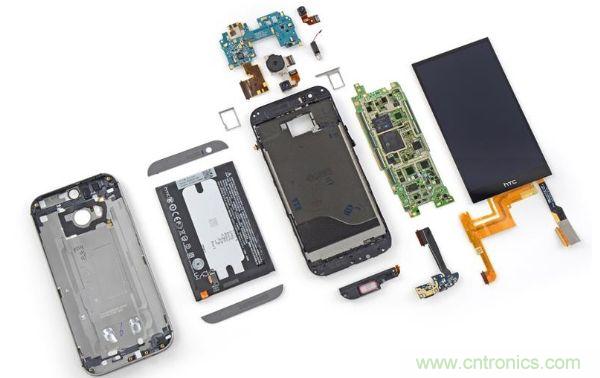

HTC M8拆机内部原件全家福--总的来说，HTC M8非常难修了，一旦HTC M8内部某个零部坏了基本上就没救了。
