案例分析：LED照明雷击保护电路的设计
本文是网友在给客户调试LED电路板中遇到的一些问题，结合具体案例给大家分享一下LED照明雷击保护电路的设计，得出的结论为要根据客户的具体电路和应用才能实现可靠的电路防雷击方案。从本案例中，你是否也遇到相同的问题呢？
大家知道，2Pro AC 器件将 PolySwitch 聚合物正温度（polymeric positive temperature coefficient, PPTC）过电流器件和金属氧化物压敏电阻（metal oxide varistor, MOV）元件集成在一个创新的热保护器件中，用于过电压故障中的过电流保护和电压箝位。采用这种单一器件可以帮助制造商满足行业测试要求、减少元件数目并提高设备可靠性。

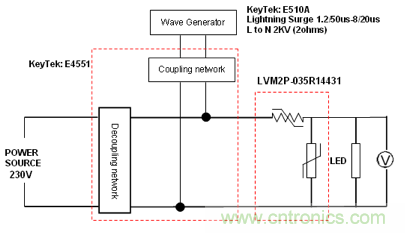

2Pro AC 器件一个常见的应用是 LED 照明，其雷击的保护要求都小于 2kV surge，2Pro AC 正好可以防护 2kV 的雷击。下图是不久前网友调试的一块客户 LED 电路板示意图，雷击要求是 2kV，把 2Pro AC 放置于 LED lighting 电路输入端，再加上雷击波形发生器和交流耦合。
但是奇怪的事情发生了！打完 2kV surge 之后，LED 灯不亮了，由于电路板还是通着220V 电源，明显这次 2Pro AC 没有保护后级的驱动芯片，经检查驱动芯片后发现确实是损坏了。后来降低到 1kV surge，还是通不过，驱动芯片还是被打坏。笔者就此分析了一下客户的电路，发现客户电路的拓扑是采用的单级 PFC 结构，其好处是电路比较简单，并且可以达到较高的 PFC 值。但是电路中没有采用电源开关电路中常见的电解电容（一般取 47uF/400V 左右），取而代之的是小电容值的高压电容。正是由于没有了这个大电解电容，导致了单级 PFC 结构电路的防雷击能力大幅降低，雷击 surge 发生的时候就损坏了驱动芯片。也可以说，2Pro AC 是和大电解电容一起协调配合才能通过 surge 脉冲，同时也保护了后级的电子电路，缺少哪一个保护性能都会大打折扣。
从以上案例分析可以看出，2Pro AC 器件通过客户的 surge 要求是与客户端的电路拓扑息息相关的。客户端 PCB 板需要 2Pro AC 来进行雷击保护，同时 2Pro AC 也需要客户端电路（如电解电容）一起配合来保护后级脆弱的电子线路。所以一定要根据客户的具体电路和应用才能实现可靠的电路防雷击方案。
