心得：如何快、准的绕制开关电源中的高频变压器？

下文分享的是前辈工程师们自己总结的如何又快又准的成功绕制开关电源中的高频变压器些许心得，供大家参考、学习！

1、使用专用的变压器设计软件PIXls Designer和PI Transformer Designer，将需要的参数，如输入电压范围、输出电压要求、偏置电压大小、变压器估计功率、功率因数、额定负载、初级线圈层数、次级线圈匝数等参数输入，PI软件会根据用户输入的参数给出一个合理的变压器参数，然后设计人员就可以跟句给出的参数绕制变压器了，软件给出的会有以下参数：初级线圈、反馈线圈、次级线圈的层数、匝数、线经大小、绕制的方向、气隙大小、线圈与线圈之间的胶带的层数、骨架型号、磁芯型号、浸漆要求等。

2、有了这些参数后就可以绕制变压器了，在绕制变压器之前先给骨架的脚编上一个号码，例如我们现在需要绕制一个输入电压是+24V，输出1是+9V，输出2是+15V的变压器，要求2输出端的功率都为1.5W，那么这个变压器的绕制方法如下：

初级线圈的绕制方法：从引脚2开始，使用线径0.19毫米的漆包线绕骨架53圈，估计有两层，绕线应尽量平整。在引脚1结束，绕完后用绝缘胶布裹两层。

偏置线圈的绕制方法：从引脚5开始，使用线径0.13毫米的漆包线绕骨架27圈至引脚4结束，绕完后用绝缘胶布裹两层，再用一层绝缘胶布裹住除了引脚以外的其他所有有线圈露出的地方。

9V端线圈绕制方法：用绝缘胶布裹在7脚与6脚底,使用线径0.35毫米的漆包线，从7脚开始绕20圈至6脚结束，用绝缘胶布裹两层。再用绝缘胶布裹住7脚6脚以外的绕线。

15V端线圈绕制方法：用绝缘胶布裹在 10脚9脚底，使用线径0.19毫米的漆包线，从10脚开始绕34圈到9脚结束，用绝缘胶布裹两层，然后装上两快磁芯，在两磁芯中间放0.3MM厚的纸(即气隙，大约4层白纸厚度)，压平后用胶布把磁芯与骨架裹在一起。(说明绝缘胶布均指4KV绝缘胶)

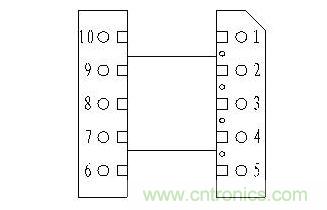

EPC13骨架引脚图如下：

3、测试变压器输出及带负载能力

测试方法: 将绕好的变压器安装在已经实验成功的测试板上，检测电路输出及带负载能力，若输出端和带负载能力正常后方可测试变压器耐压能力。

4.、测试变压器耐压能力

将变压器耐压测试分为三组,即初级端(1、2脚)，9V端(6、7脚)，15V端(9、10脚)。在其中任意两组端加上3KV交流电压持续20秒时间(线夹夹其中各端任意一脚，也可两脚全夹)，耐压测试仪器报警则该变压器不合格，未报警则合格。
