拆漫步者有源音箱，外观精致，内部山寨？

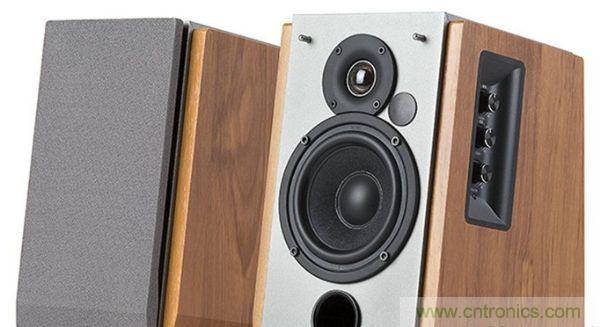

先看看漫步者有源音箱的实物图。

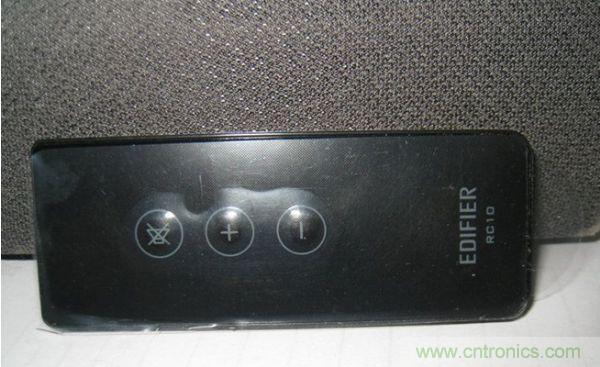

有一个简单的遥控器

梯形箱体梯形箱体

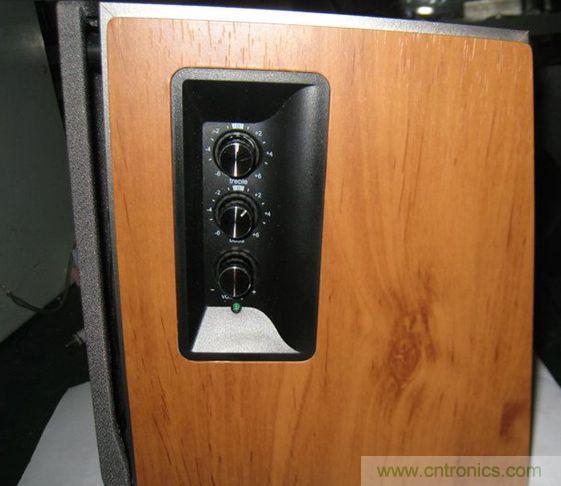

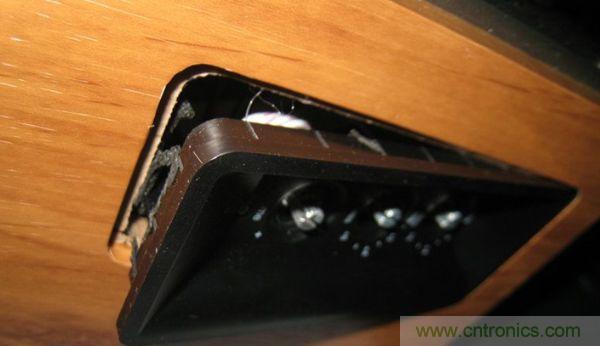

声音调节在侧面

1234567891011下一页>

• 第一页：拆漫步者有源音箱（1）
• 第二页：拆漫步者有源音箱（2）
• 第三页：拆漫步者有源音箱（3）
• 第四页：拆漫步者有源音箱（4）
• 第五页：拆漫步者有源音箱（5）
• 第六页：拆漫步者有源音箱（6）
• 第七页：拆漫步者有源音箱（7）
• 第八页：拆漫步者有源音箱（8）
• 第九页：拆漫步者有源音箱（9）
• 第十页：拆漫步者有源音箱（10）
• 第十一页：拆漫步者有源音箱（11）

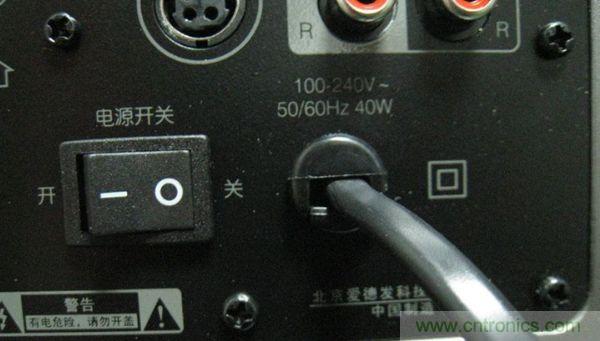

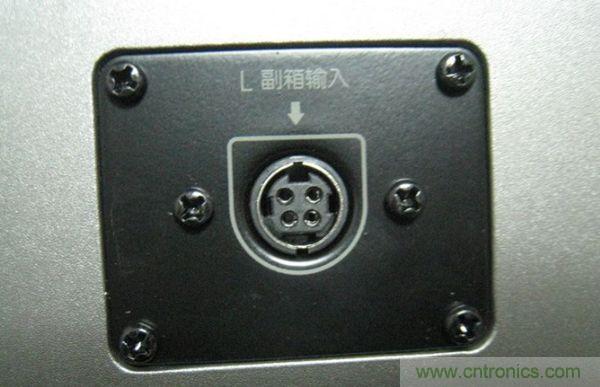

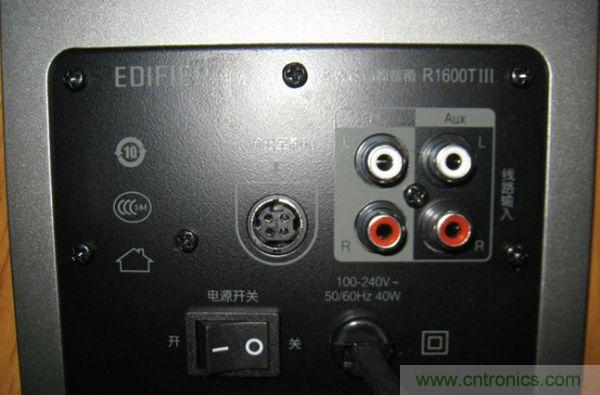

背板

R1600TIII采用极具HIFI味道的新型平衡针脚连接方式，将信号传输中损耗减少到最低，同时也满足了消费者对音箱线材的苛刻要求。

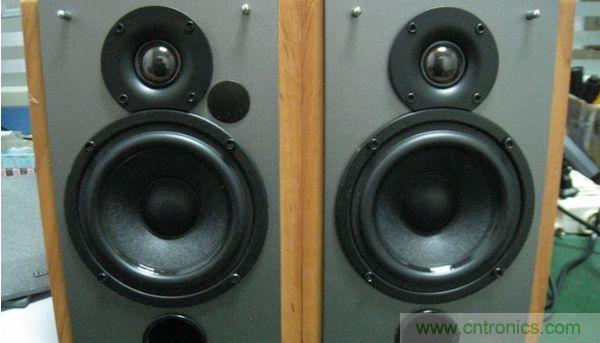

喇叭单元

<上一页1234567891011下一页>

• 第一页：拆漫步者有源音箱（1）
• 第二页：拆漫步者有源音箱（2）
• 第三页：拆漫步者有源音箱（3）
• 第四页：拆漫步者有源音箱（4）
• 第五页：拆漫步者有源音箱（5）
• 第六页：拆漫步者有源音箱（6）
• 第七页：拆漫步者有源音箱（7）
• 第八页：拆漫步者有源音箱（8）
• 第九页：拆漫步者有源音箱（9）
• 第十页：拆漫步者有源音箱（10）
• 第十一页：拆漫步者有源音箱（11）

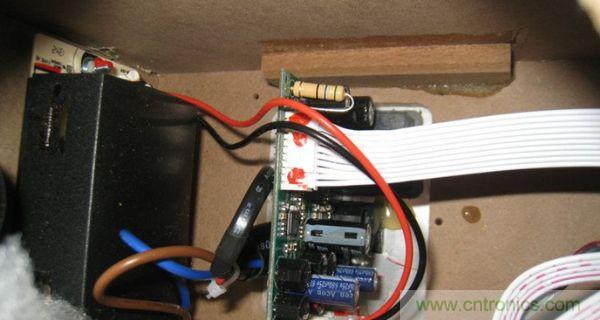

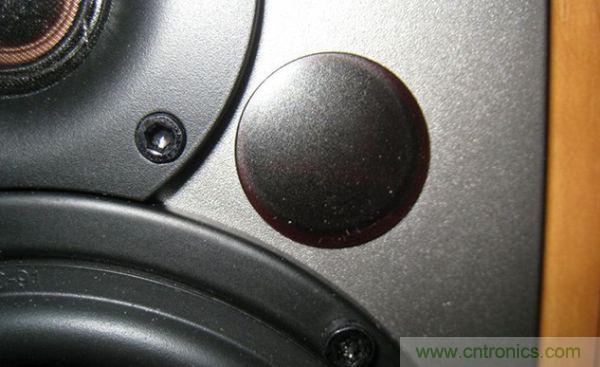

遥控接受头

<上一页1234567891011下一页>

• 第一页：拆漫步者有源音箱（1）
• 第二页：拆漫步者有源音箱（2）
• 第三页：拆漫步者有源音箱（3）
• 第四页：拆漫步者有源音箱（4）
• 第五页：拆漫步者有源音箱（5）
• 第六页：拆漫步者有源音箱（6）
• 第七页：拆漫步者有源音箱（7）
• 第八页：拆漫步者有源音箱（8）
• 第九页：拆漫步者有源音箱（9）
• 第十页：拆漫步者有源音箱（10）
• 第十一页：拆漫步者有源音箱（11）

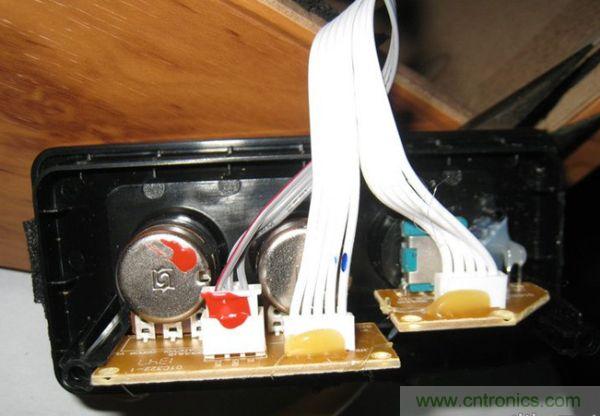

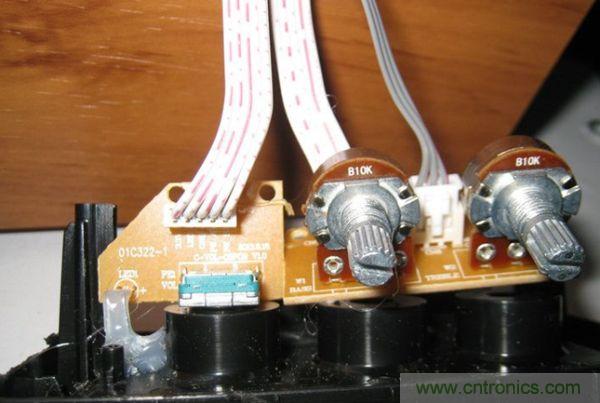

高低音是用电位器，主音量是无级调节的。

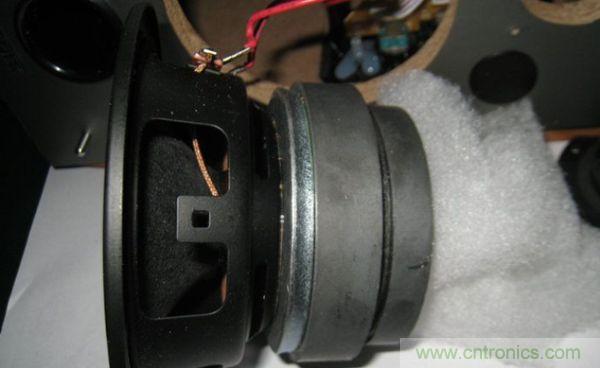

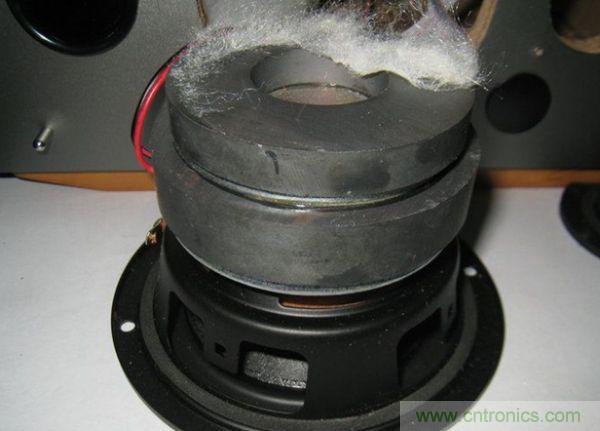

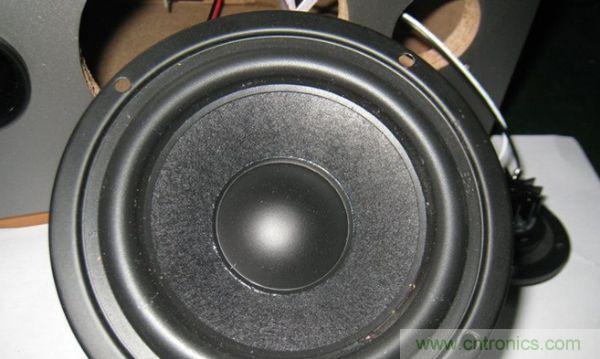

R1600TIII采用Nomex复合材料制成的全新4英寸低频扬声器，并运用数字式电子分频设计，搭配不规则音箱箱体，令声音还原得精准细腻而不失丰满厚实。

<上一页1234567891011下一页>

• 第一页：拆漫步者有源音箱（1）
• 第二页：拆漫步者有源音箱（2）
• 第三页：拆漫步者有源音箱（3）
• 第四页：拆漫步者有源音箱（4）
• 第五页：拆漫步者有源音箱（5）
• 第六页：拆漫步者有源音箱（6）
• 第七页：拆漫步者有源音箱（7）
• 第八页：拆漫步者有源音箱（8）
• 第九页：拆漫步者有源音箱（9）
• 第十页：拆漫步者有源音箱（10）
• 第十一页：拆漫步者有源音箱（11）

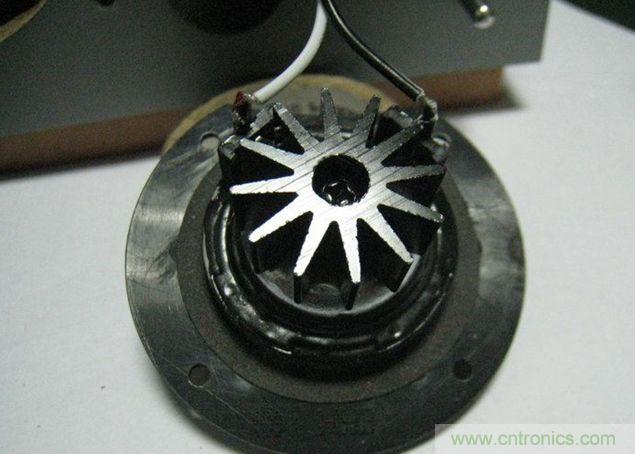

丝绢膜高音扬声器在主流的高音扬声器振膜材质中，丝绢膜有着其他振膜所缺少的柔和感和细腻度，且解析力和瞬态表现在经过独特的处理后也不输金属振膜，另外还消除了金属振膜听觉上的毛刺感和疲劳感。

<上一页1234567891011下一页>

• 第一页：拆漫步者有源音箱（1）
• 第二页：拆漫步者有源音箱（2）
• 第三页：拆漫步者有源音箱（3）
• 第四页：拆漫步者有源音箱（4）
• 第五页：拆漫步者有源音箱（5）
• 第六页：拆漫步者有源音箱（6）
• 第七页：拆漫步者有源音箱（7）
• 第八页：拆漫步者有源音箱（8）
• 第九页：拆漫步者有源音箱（9）
• 第十页：拆漫步者有源音箱（10）
• 第十一页：拆漫步者有源音箱（11）

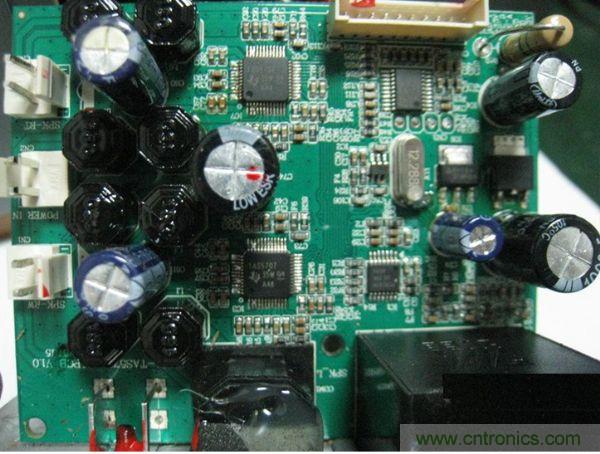

功放板

电解电容

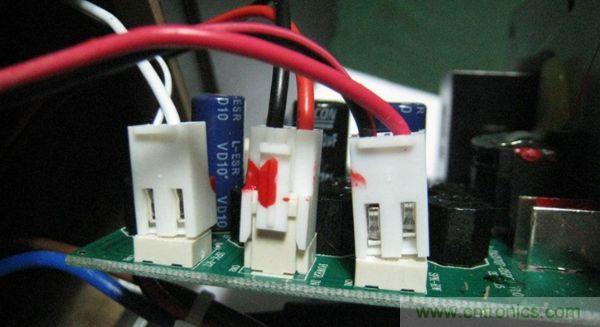

左边是连接高音，中间是电源，右边是低音连接。

<上一页1234567891011下一页>

• 第一页：拆漫步者有源音箱（1）
• 第二页：拆漫步者有源音箱（2）
• 第三页：拆漫步者有源音箱（3）
• 第四页：拆漫步者有源音箱（4）
• 第五页：拆漫步者有源音箱（5）
• 第六页：拆漫步者有源音箱（6）
• 第七页：拆漫步者有源音箱（7）
• 第八页：拆漫步者有源音箱（8）
• 第九页：拆漫步者有源音箱（9）
• 第十页：拆漫步者有源音箱（10）
• 第十一页：拆漫步者有源音箱（11）

DSP数字音频架构的电子分频技术

德州仪器TAS5707是用于驱动立体声桥接扬声器20瓦,高效率,数字音频功率放大器。TAS5707经营一个384 kHz的开关速度和352 kHz的开关频率,取决于输入采样率之间的PWM载波。过采样与第四阶噪声整形相结合,提供了一个扁平的本底噪声和优异的动态范围从20 Hz至20 kHz。

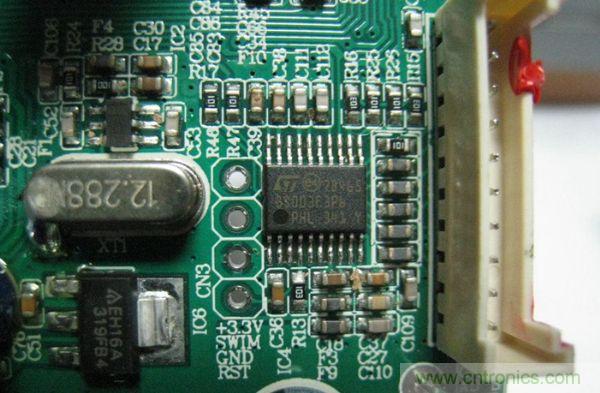

用单片机控制音量的。

每一个声道用一片TAS5707

<上一页1234567891011下一页>

• 第一页：拆漫步者有源音箱（1）
• 第二页：拆漫步者有源音箱（2）
• 第三页：拆漫步者有源音箱（3）
• 第四页：拆漫步者有源音箱（4）
• 第五页：拆漫步者有源音箱（5）
• 第六页：拆漫步者有源音箱（6）
• 第七页：拆漫步者有源音箱（7）
• 第八页：拆漫步者有源音箱（8）
• 第九页：拆漫步者有源音箱（9）
• 第十页：拆漫步者有源音箱（10）
• 第十一页：拆漫步者有源音箱（11）

德州仪器PCM1808 具有单端输入的 99dB SNR 立体声 ADC。

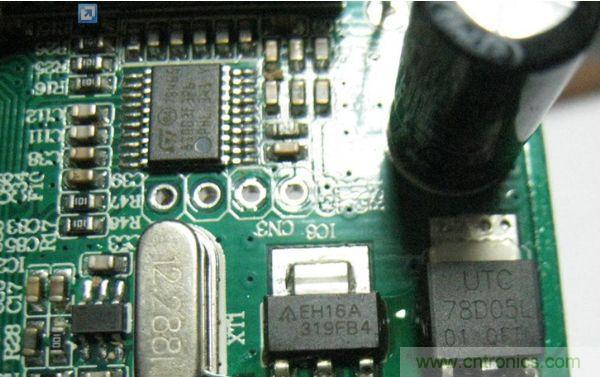

3.3V 5V稳压。

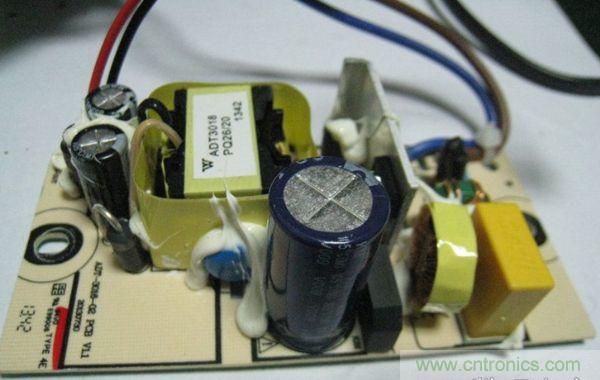

最后是开关电源部分了。

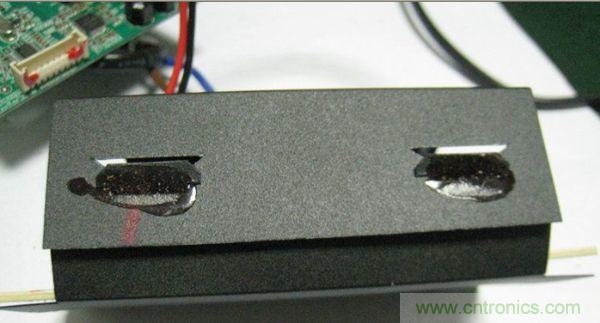

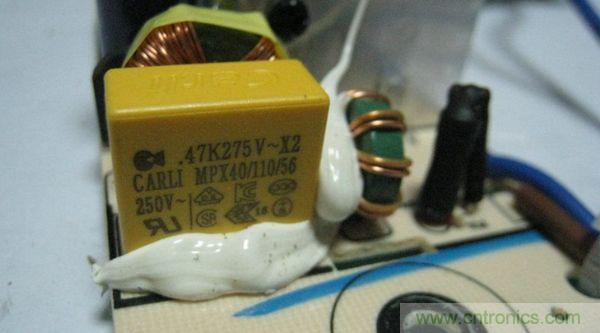

有用防火胶隔离。

<上一页1234567891011下一页>

• 第一页：拆漫步者有源音箱（1）
• 第二页：拆漫步者有源音箱（2）
• 第三页：拆漫步者有源音箱（3）
• 第四页：拆漫步者有源音箱（4）
• 第五页：拆漫步者有源音箱（5）
• 第六页：拆漫步者有源音箱（6）
• 第七页：拆漫步者有源音箱（7）
• 第八页：拆漫步者有源音箱（8）
• 第九页：拆漫步者有源音箱（9）
• 第十页：拆漫步者有源音箱（10）
• 第十一页：拆漫步者有源音箱（11）

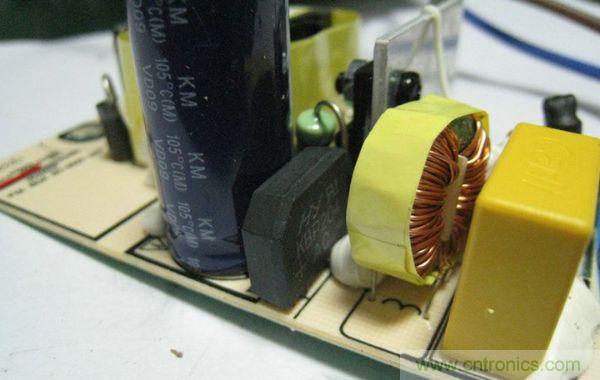

桥式整流

400V的电容

<上一页1234567891011下一页>

• 第一页：拆漫步者有源音箱（1）
• 第二页：拆漫步者有源音箱（2）
• 第三页：拆漫步者有源音箱（3）
• 第四页：拆漫步者有源音箱（4）
• 第五页：拆漫步者有源音箱（5）
• 第六页：拆漫步者有源音箱（6）
• 第七页：拆漫步者有源音箱（7）
• 第八页：拆漫步者有源音箱（8）
• 第九页：拆漫步者有源音箱（9）
• 第十页：拆漫步者有源音箱（10）
• 第十一页：拆漫步者有源音箱（11）

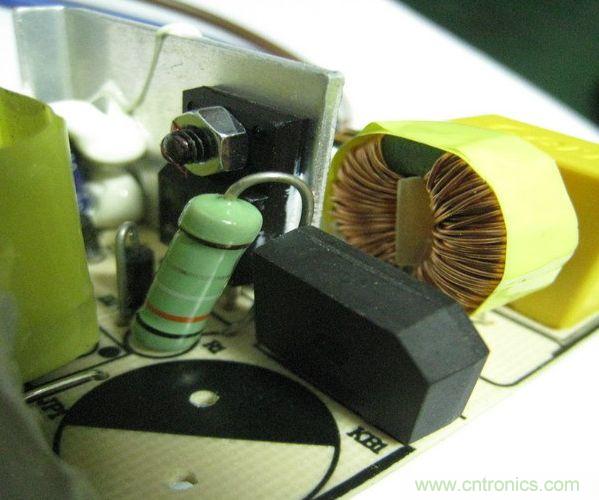

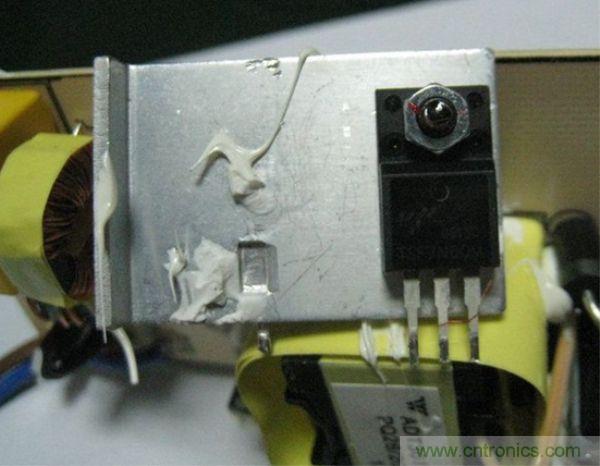

开关管有散热片

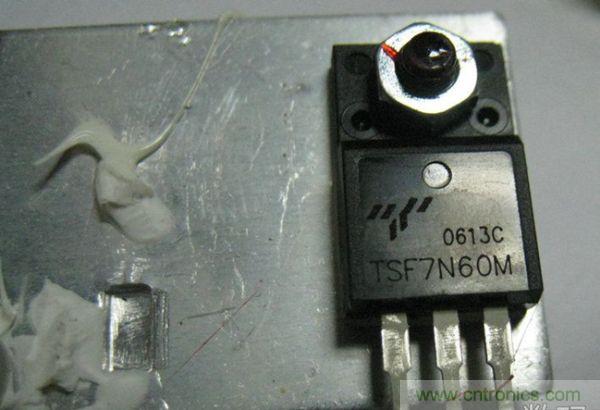

场效应管7N60

高频变压器

<上一页1234567891011下一页>

• 第一页：拆漫步者有源音箱（1）
• 第二页：拆漫步者有源音箱（2）
• 第三页：拆漫步者有源音箱（3）
• 第四页：拆漫步者有源音箱（4）
• 第五页：拆漫步者有源音箱（5）
• 第六页：拆漫步者有源音箱（6）
• 第七页：拆漫步者有源音箱（7）
• 第八页：拆漫步者有源音箱（8）
• 第九页：拆漫步者有源音箱（9）
• 第十页：拆漫步者有源音箱（10）
• 第十一页：拆漫步者有源音箱（11）

快恢复二极管

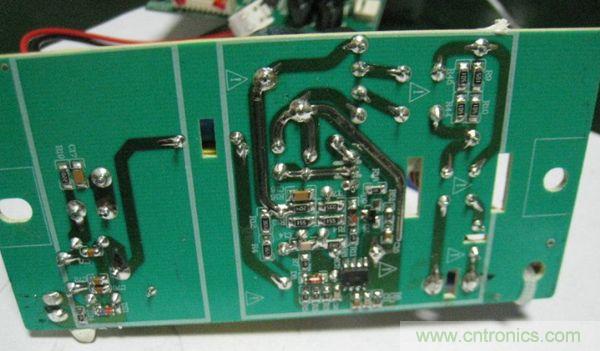

背面还有贴片元件
