在卧室关灯后，灯光渐渐熄灭，你有足够的时间上床睡觉。这个电路还有其他很多的应用。

这种自动熄灯电路启动后．允许你有充分的时间利用照明灯的光线上床就寝，然后自动关闭。电路在不照明时几乎不耗电。

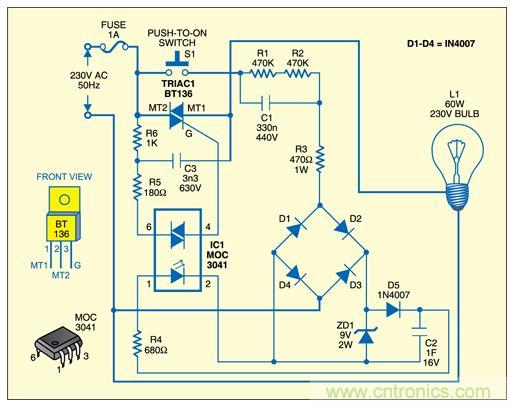

220V交流电源采用电容降压，图中C1为限流电容。C2为定时电容，容量为1F。当开关S1合上片刻后，大电容C2充电，其储存的能量经R4驱动光耦模块MOC3041中的内部LED．完成对外部双向可控硅BT136的过零检测驱动功能。

电路的工作过程很简单：合上S1片刻不放．等待220V交流电源经鉴流电桥D1～D4对电容C2充电，然后松开S1。此 时双向可控硅BT136的栅极触发导通．卧室照明灯L1发光，便于主人上床就寝。主人躺下就绪后．此时C2上的电荷释放完毕．灯光也自动熄灭。由C2和 R4控制的照明时间大约为几分钟．这段时间足以完成就寝前的各项准备。
