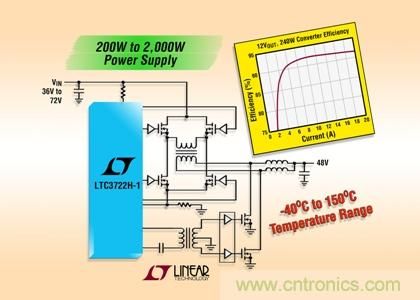

Linear推出相位调制的全桥式DC/DC控制器

品慧电子讯Linear推出 LTC3722-1 的H 级版本，该器件是一个相位调制的全桥式 DC/DC 控制器，具有自适应或手动零电压开关 。该器件的 ZVS 延迟控制和可调同步整流定时功能可优化效率，同时减少变压器尺寸和电磁干扰，适合高达数千瓦的隔离式高功率应用。

150°C 全桥式控制器

LTC3722-1 的自适应零电压技术是通过检测桥MOSFET 和输入电压来实现的，使转换器适应负载电流、温度、元件容差、驱动电路延迟或输入电压波动中的任何变化。其他的功能还包括：固定频率电流模式控制、可调节电流限制、前沿消隐、软启动、短路保护和可编程斜率补偿。一个精确的 5V 低压差稳压器为电源辅助电路提供高达 15mA 的电流。

H 级版本可在高达 150°C 的结温下工作，而E 和I 级版本所能承受的最大结温为85°C。H 级产品通过测试，确保可以承受 150°C 的最大结温，这使其非常适合汽车和工业应用，因为这些应用受制于高环境温度。

LTC3722-1 采用 SSOP-24 封装。H 级版本的千片批购价为每片 6.24 美元。

性能概要：LTC3722-1

- 自适应或手动零电压开关
- 可调节同步整流
- 可编程前沿消隐
- 电流模式控制
- 100kHz 至 600kHz 的固定可编程工作频率
- 100kHz 至 600kHz的同步工作频率
- 可调节电流限制
- 软启动
- 5V/15mA LDO 输出
- 可编程斜率补偿
- 短路及过载保护
- -40°C 至 150°C 工作结温范围
