低钳位电压的TVS，非常实用USB3.0,接口保护
品慧电子讯由于USB3.0的速率非常快，端口的ESD保护越来越重要，这就要求保护器件不能影响这个信号质量。Semtech新的TVS最大的优势在于非常低的ESD钳位电压，这对敏感的USB3.0芯片起到很好的保护作用。
2008年诞生的USB3.0 标准，每秒数据传输速率达5Gbps，比USB2.0快了10倍，一张容量25G的高画质DVD，可在70秒内传输完毕；但若使用USB2.0规格，则需13分钟，USB3.0应用领域将从传统个人电脑，扩大至家电产品上。
为此Semtech 作为TVS制造的领先者，推出了新的TVS，RClamp3324T，它都具有0.3pF的低电容，在USB3.0的应用中，不影响信号完整性，它最大的优势在于非常低的ESD钳位电压（在8KV 接触静电条件下，钳位电压在60V以下），这对敏感的USB3.0芯片起到很好的保护作用。

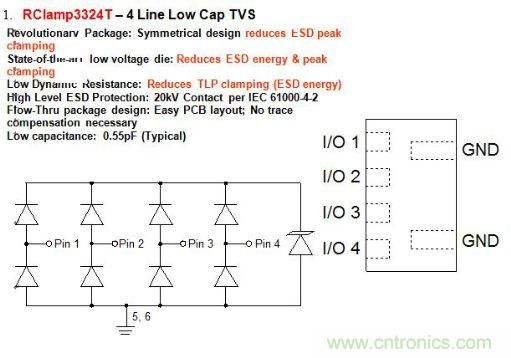

图1：器件原理图

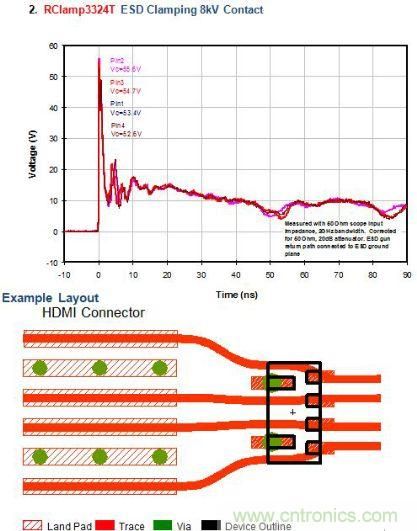

图2：低的ESD钳位电压应用分析一
图3：低的ESD钳位电压应用分析二
