数字温度传感器DS18B20中文资料,参数,PDF及价格分析

DS18B20概述

DS18B20数字温度传感器接线方便，封装成后可应用于多种场合，如管道式，螺纹式，磁铁吸附式，不锈钢封装式，型号多种多样，有LTM8877，LTM8874等等。主要根据应用场合的不同而改变其外观。封装后的DS18B20可用于电缆沟测温，高炉水循环测温，锅炉测温，机房测温，农业大棚测温，洁净室测温，弹药库测温等各种非极限温度场合。耐磨耐碰，体积小，使用方便，封装形式多样，适用于各种狭小空间设备数字测温和控制领域。

DS18B20应用范围

1、该产品适用于冷冻库，粮仓，储罐，电讯机房，电力机房，电缆线槽等测温和控制领域

2、轴瓦，缸体，纺机，空调，等狭小空间工业设备测温和控制。

3、汽车空调、冰箱、冷柜、以及中低温干燥箱等。

4、供热/制冷管道热量计量，中央空调分户热能计量和工业领域测温和控制

DS18B20的主要特性

1、适应电压范围更宽，电压范围：3.0～5.5V，在寄生电源方式下可由数据线供电。

2、独特的单线接口方式，DS18B20在与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯。

3、DS18B20支持多点组网功能，多个DS18B20可以并联在唯一的三线上，实现组网多点测温。

4、DS18B20在使用中不需要任何外围元件，全部传感元件及转换电路集成在形如一只三极管的集成电路内

5、温范围－55℃～+125℃，在-10～+85℃时精度为±0.5℃。

6、可编程的分辨率为9～12位，对应的可分辨温度分别为0.5℃、0.25℃、0.125℃和0.0625℃，可实现高精度测温。

7、在9位分辨率时最多在93.75ms内把温度转换为数字，12位分辨率时最多在750ms内把温度值转换为数字，速度更快。

8、测量结果直接输出数字温度信号，以"一线总线"串行传送给CPU，同时可传送CRC校验码，具有极强的抗干扰纠错能力。

9、负压特性：电源极性接反时，芯片不会因发热而烧毁，但不能正常工作。

DS18B20价格分析：

DS18B20，是DALLS旗下的一款温度传感器，封装形式为TO-92。华强电子网最新报价4.2元/PCS，环比上个月，价格下跌了10%左右；与年初相比，价格下跌了28%。

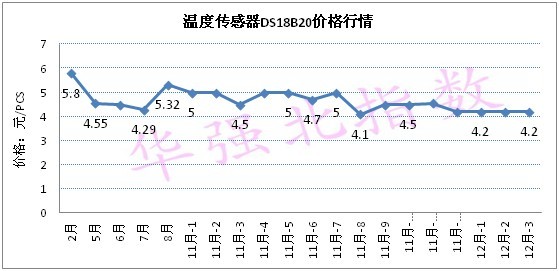

图为DS18B20价格走势：
