取代传统按键,触摸屏让射频信号测试更方便
中心议题：
- 新型信号发生器让信号测试更方便
- 全触摸屏让按钮消失
- Aerolock模块互锁系统方便用户组合多种信号源
- 100μs频率切换速度节约测试时间
- PXI射频模块满足多用途通用无线测试
测试仪器上有着数量众多、功能复杂的按钮，旋转控制输入以及多种深度嵌套的菜单，测试工程师完成一项测试工作需要多次重复的按键操作选择菜单，而且测试工程师需要对仪器按键相当熟悉，这些操作一定程度上占用了测试工程师不少的时间，如何简化操作，提高测试效率，是测试仪器厂商最需要思考的问题。针对传统仪器按钮操作繁琐的状况，Aeroflex（美国艾法斯公司）通过为测试仪器配备大触摸屏作为应对之策。
全触摸屏让按钮消失
Aeroflex推出的首款全触摸屏测试仪器是SGA模拟信号发生器。SGA模拟信号发生器采用了8.5英寸LCD触摸屏，一个屏幕上可以显示所有相关设置信息，无需通过低水平菜单结构选择配置。采用更少的按键次数，即可生成各种调制或扫频射频信号，从而节省工程师的操作时间。大字符和宽视角也便于操作使用。触控键很大，可降低误操作的风险，由于采用电容式触摸屏，工程师带着手套也能操作。

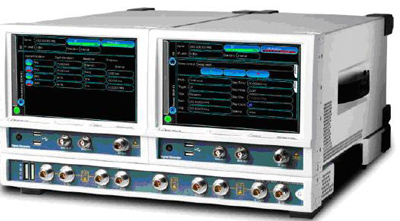

图1 8.5英寸高清晰度LCD触摸屏取代了操作繁琐的按键
“现在平板电脑、手机和MP3播放器上面大量采用触摸屏，年轻的工程师很喜欢也很熟悉触摸屏操作，相信触摸屏测试仪器也会具备同样的易用性。” Aeroflex中国区总经理蒋琦表示。
Aerolock模块互锁系统方便用户组合多种信号源
据蒋琦介绍，便携性是SGA模拟信号发生器系列的另一个关键特征。SGA采用半机架宽度设计，4U高，重量不到17磅（8公斤），不到先前产品重量的一半。这样就能很容易地将其在实验室内到处移动或在外场使用。
专利的Aerolock™锁定机构模块化设计，可方便用户将额外的射频仪器，如第二台信号发生器和合路器通过外部机械操作实现模块化组合，可以通过模块合成多种需要的信号源。简化诸如放大器测试场景，锁定多个信号发生器的输入/输出。
图2 通过Aerolock模块互锁和背板总线连接组合多种信号源
100μs频率切换速度节约测试时间
SGA信号发生器一个1GHz载波、频率偏移为20kHz的单边带信号（SSB）的相位噪声典型值为-135 dBc/Hz，这意味着SGA信号发生器能够很容易地测量到80dB以上的接收机灵敏度。在通用频率选择模式下的快速频率设置时间为1ms，在列表模式下的切换时间仅为100μs，这使得SGA尤其适用于快速跳频和半导体测试环境应用，节约测试时间。
SGA信号发生器目前发布了两种型号SGA-3和SGA-6，SGA-3频率范围为100 kHz – 3 GHz；SGA-6频率覆盖范围为100 kHz – 6GHz，覆盖了GSM、CDMA、WCDMA、TD-SCDMA、HSPA、WiFi、WiMax、Bluetooth、GPS、CMMB等所有民用通讯制式。
S系列模拟信号发生器内置可插拔移动硬盘，当仪器送修时，可以取下硬盘，防止数据泄密。据蒋琦介绍，SGA是艾法斯全新S系列中的首款仪器，该系列后续产品还将包括用于专门用于诸如LTE、LTE-Advance和IEEE 802.11ac等全新无线标准的全功能型数字矢量信号发生器和一系列数字矢量信号分析仪。
PXI射频模块满足多用途通用无线测试
SGA信号发生器采用了Aeroflex PXI模块。PXI模块的概念是把传统的测试仪器包括信号源频谱仪等做成一个个模块，提供PXI通信总线技术搭成测试系统来测试各种通信设备。现在PXI测试平台这个新的测试理念已经广泛被手机制造商接受，在同一平台上已经可以测试GSM，WCDMA，CDMA2000，TD-SCDMA，LTE，WiFi，WiMax，Bluetooth，GPS，CMMB等各种无线通信制式，将来TD-LTE终端市场线测试的需求到来之后，也同样可以在这个平台上测试。
早在2005年，Aeroflex与北京星河亮点公司合作占领了60%以上的TD终端测试市场，合作推出的第一台TD终端测试仪SP601采用的核心就是PXI模块。在TD-LTE领域：TM500基站网络测试仪支持TD-LTE试验网测试，在包括基站研发、生产及现场测试的整个市场占90%以上的份额。针对TD-LTE手机、数据卡等终端的测试，Aeroflex开发7100系列，应用于研发、生产、预认证测试。
Aeroflex 3000系列PXI射频模块采用了高速和模块化设计，可以满足于多用途的通用无线测试。蒋琦介绍说，“智能手机有着许多种类的通讯制式，比如WCDMA、TD-SCDMA、LTE、WIFI、蓝牙甚至CMMB，使用一台Aeroflex 3000系列测试仪就能测试全部信号，不需要配备几台不同的仪器，可用于测试现在或未来的手机机型。Aeroflex 3000可根据用户需求定制，目前已被广泛应用于中国市场的手机生产线测试。”
