Vishay推出的超小型双向对称单线ESD保护二极管


产品特性:

  • 推出新款双向对称(BiSy)单线ESD保护二极管
  • 可保护便携式电子设备中端口免受瞬态电压信号的损害

应用范围:

  • 便携式游戏机、数码相机、MP3播放器和手机等

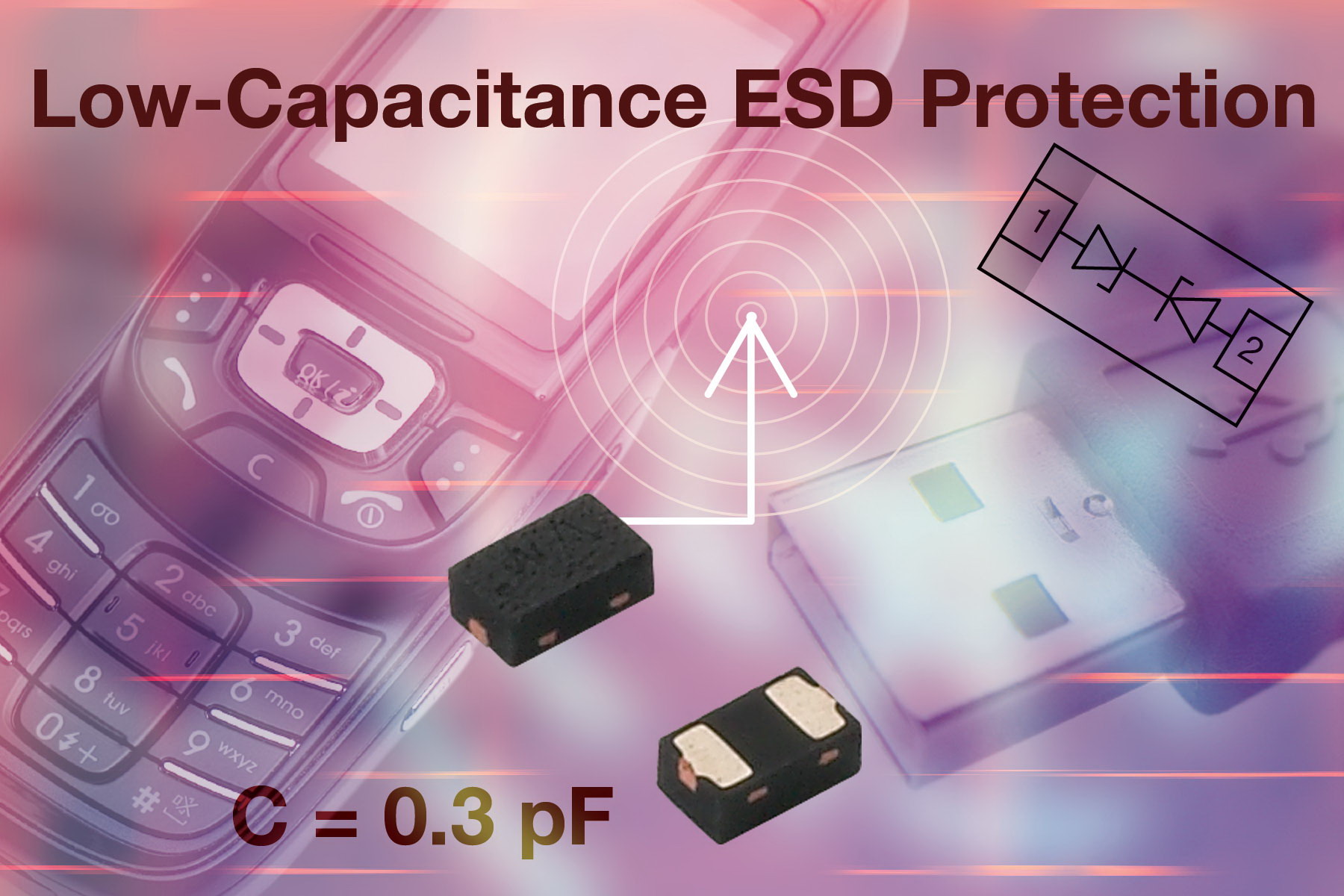

日前,Vishay Intertechnology, Inc宣布,推出采用LLP006封装的新款双向对称(BiSy)单线ESD保护二极管 --- VBUS05L1-DD1-G-08。小尺寸的VBUS05L1-DD1-G-08具有0.3 pF的极低容值,可保护便携式电子设备中的天线、USB 3.0和HDMI端口免受瞬态电压信号的损害。

VBUS05L1-DD1-G-08的占位仅有0.6mm x 1.0mm,封装的厚度小于0.4mm,因此在便携式游戏机、数码相机、MP3播放器和手机等设备中进行有源ESD保护时,只需要很小的电路板空间。

在5.5V工作电压下,二极管具有很高的对地绝缘阻抗,泄露电流小于0.1µA。任何超过8.4V、1mA的典型反向击穿电压的瞬态电压信号都将被“钳位”,或者短路到地。器件在1A电流下的最大钳位电压为14V。

由于LLP1006采用了短引线和小封装,二极管的线路感值是非常低的,能够对ESD冲击等快速瞬态冲击进行钳位,并且只有很小或没有过冲。

按照per IEC 61000 4 2规范,VBUS05L1-DD1-G-08能够在±9kV (空气和接触放电)条件下对一条数据线进行瞬态保护。器件是无铅的,符合RoHS 2002/95/EC和WEEE 2002/96/EC规范。为降低生产成本,可以用标准的视觉检查对二极管的焊接情况进行检查,而不需要进行X射线检查。

新的VBUS05L1-DD1-G-08现可提供样品,并已实现量产,大宗订货的供货周期为八周到十周。
