TE Connectivity微型插入式导线SSL连接器用于LED字母灯条


产品特性:
  • 采用简单的插入式端接方法
  • 采用卷盘包装,尺寸小巧
  • 符合RoHS标准
  • 通过了UL和cUL认证
应用范围:
  • LED字母灯条、通用LED照明灯具
  • 建筑穹窿及帷幔照明、数字标牌、LED模块

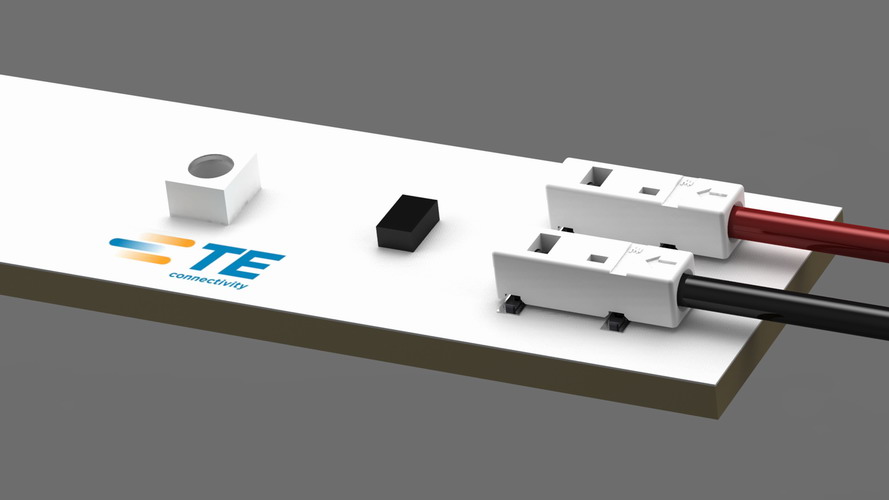

TE Connectivity(TE)推出新的微型插入式导线SSL连接器,扩展了其创新的插入式连接器产品系列。这种结构简约的印刷电路板连接器专为LED字母灯条、通用LED照明灯具、建筑穹窿及帷幔照明、数字标牌、LED模块等应用而设计。这种新产品采用简单的插入式端接方法,并采用卷盘包装,从而加快了表面贴装技术(SMT)生产制造工艺。

这种新的连接器尺寸小巧(8.2mm x 3.3mm x 2.475mm),在高度和长度方面都不到TE标准的SMT插入式产品的三分之一,适用于存在空间限制的应用领域,易于集成到客户终端产品当中。

客户只需剥开一段导线,插入到连接器中,便可实现导线端接。这就减少了手工焊接照明板的费力工作。通过产品上的一个观察窗,使用者可以检查导线在进行端接后是否完全插入到位,并且连接器采用圆形边角,尽量减少了阴影。此外,该产品的平板简约设计和卷带包装实现了快速SMT真空吸嘴生产,能为客户带来显著的运营成本节省。

该产品符合RoHS标准,其耐久性已通过盐雾试验。经过测试,产品寿命可达4万小时。其外罩专门采用耐高温的热塑性塑料制造,从而可进行回流加工。该产品通过了UL和cUL认证,并符合日本市场的行业标准。目前,该小型化产品只有一位的型号,适配24和26 AWG实心线,导线保持力为6N,爬电距离为1.5mm。
