开关电源在缺相运行情况下的电路保护设计
品慧电子讯由于电网自身原因或电源输入接线的不可靠，开关电源有时会出现缺相运行的情况，并且掉相运行本身就不易被及时发现。当电源处于缺相运行时，整流桥某一臂无电流，而其它臂会严重过流造成损坏，同时使逆变器工作出现异常，因此，必须对缺相进行保护，是很必要的一项任务。
以下是两种情况下的缺相保护：
一、三相四线制的缺相保护电路：

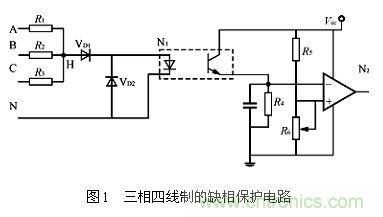

检测电网缺相通常采用电流互感器或电子缺相检测电路。由于电流互感器检测成本高、体积大，故开关电源中一般采用电子缺相保护电路。图1是一个简单的缺相保护电路。三相平衡时，R1～R3结点H电位很低，光耦合输出近似为零电平。当缺相时，H点电位抬高，光耦输出高电平，经比较器进行比较，输出低电平，封锁驱动信号。比较器的基准可调，以便调节缺相动作阈值。该缺相保护适用于三相四线制，而不适用于三相三线制。电路稍加变动，亦可用高电平封锁PWM信号。
二、三相三线制的缺相保护电路：

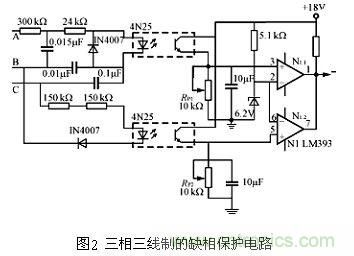

图2是一种用于三相三线制电源缺相保护电路，A、B、C缺任何一相，光耦器输出电平低于比较器的反相输入端的基准电压，比较器输出低电平，封锁PWM驱动信号，关闭电源。比较器输入极性稍加变动，亦可用高电平封锁PWM信号。这种缺相保护电路采用光耦隔离强电，安全可靠,RP1、RP2用于调节缺相保护动作阈值。
