开关电源的常用软启动电路
中心议题：
- 开光电源的几种常用软启动电路
解决方案：
- 功率热敏电阻电路
- SCR-R电路既具有断电检测的SCR-R电路
- 继电器K1与电阻R构成的电路
- 采用定时触发器的继电器与限流电阻的电路
- 过零触发的光耦可控硅与双向可控硅构成的电路
开关电源的输入电路大都采用整流加电容滤波电路。在输入电路合闸瞬间，由于电容器上的初始电压为零会形成很大的瞬时冲击电流（如图1所示），特别是大功率开关电源，其输入采用较大容量的滤波电容器，其冲击电流可达100A以上。在电源接通瞬间如此大的冲击电流幅值，往往会导致输入熔断器烧断，有时甚至将合闸开关的触点烧坏，轻者也会使空气开关合不上闸，上述原因均会造成开关电源无法正常投入。为此几乎所有的开关电源在其输入电路设置防止冲击电流的软起动电路，以保证开关电源正常而可靠的运行。本文介绍了几种常用的软启动电路。
图1 合闸瞬间滤波电容电流波形
（1）采用功率热敏电阻电路
热敏电阻防冲击电流电路如图2所示。它利用热敏电阻的Rt的负温度系数特性，在电源接通瞬间，热敏电阻的阻值较大，达到限制冲击电流的作用；当热敏电阻流过较大电流时，电阻发热而使其阻值变小，电路处于正常工作状态。采用热敏电阻防止冲击电流一般适用于小功率开关电源，由于热敏电阻的热惯性，重新恢复高阻需要时间，故对于电源断电后又需要很快接通的情况，有时起不到限流作用。
图2 采用热敏电阻电路
（2）采用SCR-R电路
该电路如图3所示。在电源瞬时接通时，输入电压经整流桥VD1VD4和限流电阻R对电容器C充电。当电容器C充电到约80％的额定电压时，逆变器正常工作，经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R，开关电源处于正常运行状态。

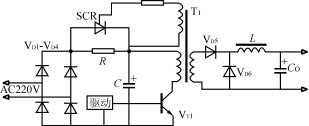

图3 采用SCR-R电路
这种限流电路存在如下问题：当电源瞬时断电后，由于电容器C上的电压不能突变，其上仍有断电前的充电电压，逆变器可能还处于工作状态，保持晶闸管继续导通，此时若马上重新接通输入电源，会同样起不到防止冲击电流的作用。
（3）具有断电检测的SCR-R电路
该电路如图4所示。它是图3的改进型电路，VD5、VD6、VT1、RB、CB组成瞬时断电检测电路，时间常数RBCB的选取应稍大于半个周期，当输入发生瞬间断电时，检测电路得到的检测信号，关闭逆变器功率开关管VT2的驱动信号，使逆变器停止工作，同时切断晶闸管SCR的门极触发信号，确保电源重新接通时防止冲击电流。

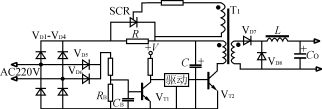

图4 具有断电检测的SCR-R电路
