如何为逐次逼近型ADC设计可靠的数字接口？
【导读】逐次逼近型模数转换器（因其逐次逼近型寄存器而称为SAR ADC）广泛运用于要求最高18 位分辨率和最高5 MSPS 速率的应用中。其优势包括尺寸小、功耗低、无流水线延迟和易用。
逐次逼近型模数转换器（因其逐次逼近型寄存器而称为SAR ADC）广泛运用于要求最高18 位分辨率和最高5 MSPS 速率的应用中。其优势包括尺寸小、功耗低、无流水线延迟和易用。
主机处理器可以通过多种串行和并行接口（如SPI、I2C 和LVDS）访问或控制ADC。本文将讨论打造可靠、完整数字接口的设计技术，包括数字电源电平和序列、启动期间的I/O 状态、接口时序、信号质量以及数字活动导致的误差。
多数SAR ADC 都提供独立的数字I/O 电源输入（VIO或 VDRIVEVDRIVE），后者决定接口的工作电压和逻辑兼容性。此引脚应与主机接口（MCU、DSP 或FPGA）电源具有相同的电压。数字输入一般应在DGND ? 0.3 V与 VIO+ 0.3 V 之间，以避免违反绝对最大额定值。须在 VIO引脚与DGND 之间连接走线短的去耦电容。
采用多个电源的ADC 可能拥有明确的上电序列。应用笔记AN-932 电源时序控制为这些ADC 电源的设计提供了良好的参考。为了避免正向偏置ESD 二极管，避免数字内核加电时处于未知状态，要在接口电路前打开I/O 电源。模拟电源通常在I/O电源之前加电，但并非所有ADC 均是如此。请参阅并遵循数据手册中的内容，确保序列正确。
为了确保初始化正确无误，有些SAR ADC 要求处于某些逻辑状态或序列，以实现复位、待机或关断等数字功能。在所有电源都稳定之后，应施加指定脉冲或组合，以确保ADC 启动时的状态符合预期。例如，一个高脉冲在RESET 上持续至少50 ns，这是配置AD7606 以使其在上电后能正常运行所必须具备的条件。

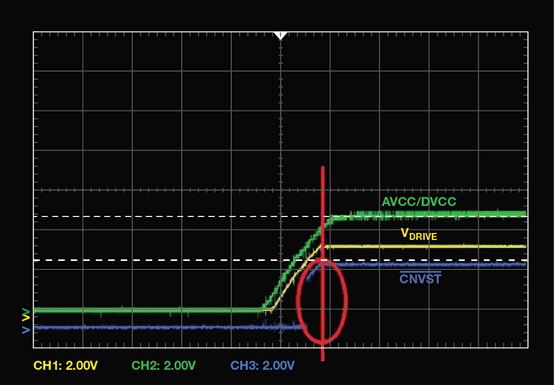

在所有电源均完全建立之前，不得切换数字引脚。对于SARADC，转换开始引脚CNVST 可能对噪声敏感。在图1 所示示例中，当AVCC、DVCC 和VDRIVE仍在上升时，主机cPLD 拉高CNVST。这可能使 AD7367 进入未知状态，因此，在电源完全建立之前，主机应使 CNVST 保持低电平。
图1. 在电源上升时拉高 CNVST 可能导致未知状态。

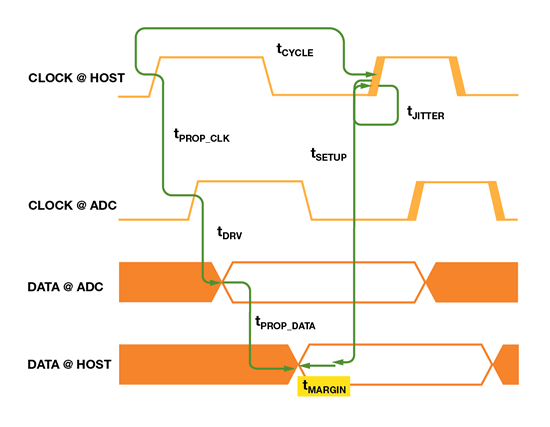

转换完成之后，主机可以通过串行或并行接口读取数据。为了正确读取数据，须遵循特定的时序策略，比如，SPI 总线需要采用哪种模式等。不得违反数字接口时序规范，尤其是ADC 和主机的建立和保持时间。最大比特率取决于整个循环，而不仅仅是最小额定时钟周期。图2 和下列等式展示了如何计算建立和保持时间裕量。主机把时钟发送至ADC 并读取ADC 输出的数据。
图2. 建立和保持时序裕量。
tCYCLE= tJITTER+ tSETUP+ tPROP_DATA+ tPROP_CLK+ tDRV+ tMARGIN
tCYCLE: 时钟周期 = 1/fCLOCK
tJITTER: 时钟抖动
tSETUP: 主机建立时间
tHOLD: 主机保持时间
tPROP_DATA: 从ADC 到主机的传输线路的数据传播延迟
tPROP_CLK: 从主机到ADC 的传输线路的数据传播延迟
tDRV: 时钟上升/下降沿后的数据输出有效时间
tMARGIN: 裕量时间大于等于0 表示达到建立时间或保持时间要求，小于0 表示未达到建立时间或保持时间要求。
主机建立时间裕量
tMARGIN_SETUP= tCYCLE, min – tJITTER– tSETUP– tPROP_DATA– tPROP_CLK– tDRV,MAX
建立时间等式以最大系统延迟项定义最小时钟周期时间或最大频率。要达到时序规格，必须大于等于0。提高周期（降低时钟频率）以解决系统延迟过大问题。对于缓冲器、电平转换器、隔离器或总线上的其他额外元件，把额外延迟加入tPROP_CLK和 tPROP_DATA.
类似地，主机的保持时间裕量为
tMARGIN_HOLD= tPROP_DATA+ tPROP_CLK+ tDRV– tJITTER– tHOLD
保持时间等式规定了最小系统延迟要求，以避免因违反保持时间要求而出现逻辑错误。要达到时序规格，必须大于等于0。

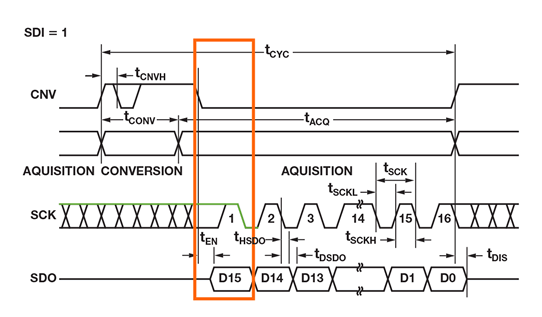

ADI 公司带SPI 接口的许多SAR ADC 都是从 CS 或 CNV的下降沿为MSB 提供时钟信号，剩余的数据位则跟随SCLK 的下降沿，如图3 所示。在读取MSB 数据时，要使用等式中的tEN而非tDRV.
图3. AD7980 3 线 CS 模式下的SPI 时序。
因此，除了最大时钟速率以外，数字接口的最大工作速率也取决于建立时间、保持时间、数据输出有效时间、传播延迟和时钟抖动。

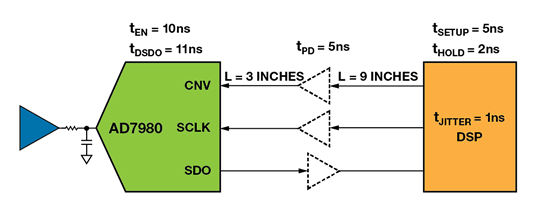

在图4 中，DSP 主机访问AD7980处于3 线CS模式下，其中，VIO= 3.3 V。DSP 锁存SCLK 下降沿上的SDO 信号。DSP的额定最小建立时间为5 ns，最小保持时间为2 ns。对于典型的FR-4PCB 板，传播延迟约为180 ps/in。缓冲器的传播延迟为5 ns。CNV、SCLK 和SDO 的总传播延迟为
tprop= 180 ps/in × (9 in + 3 in) + 5 ns = 7 ns.
tJITTER= 1 ns. 主机SCLK 的工作频率为30 MHz，因此，tCYCLE= 33 ns.
tSETUP_MARGIN= 33 ns ? 1 ns – 5 ns – 7 ns – 11 ns – 7 ns = 2 ns
tHOLD_MARGIN=11 ns + 7 ns + 7 ns – 1 ns – 2 ns = 22 ns
建立时间和保持时间裕量均为正，因此，SPI SCLK 可以在30 MHz下工作。
图4. DSP 和AD7980 之间的数字接口。

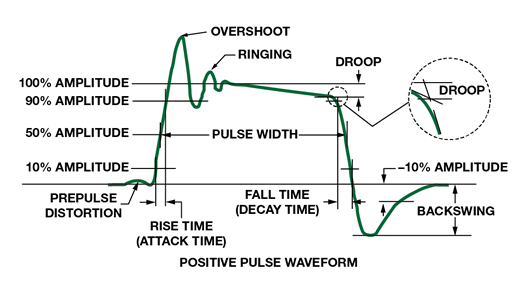

数字信号完整性（包括时序和信号质量）确保：在额定电压下接收信号；不相互干扰；不损坏其他器件；不污染电磁频谱。信号质量由多个项定义，如图5 所示。本部分将介绍过冲、振铃、反射和串扰。
图5. 常用信号质量规格。
反射是阻抗不匹配导致的结果。当信号沿着走线传播时，每个接口处的瞬时阻抗都不相同。部分信号会反射回去，部分信号会继续沿着线路传播。反射可能在接收器端产生过冲、欠冲、振铃和非单调性时钟边沿。

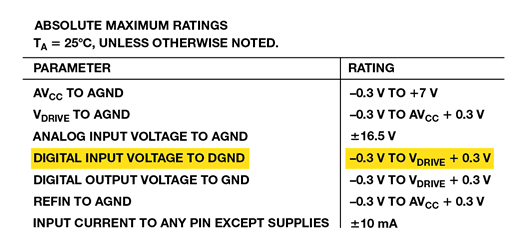

过冲和欠冲可能损坏输入保护电路，或者缩短IC 的使用寿命。图6 所示为AD7606的绝对最大额定值。数字输入电压应在–0.3 V 和VDRIVE+ 0.3 V 之间。另外，如果振铃高于最大 VIL或小于最小VIH可能导致逻辑误差。
图6. AD7606 的绝对最大额定值。
为了减少反射：
尽量缩短走线的长度
控制走线的特性阻抗
消除分支
使用适当的端接方案
用环路面积小的固体金属作为返回电流参考平面
使用较低的驱动电流和压摆率
针对走线特性阻抗的计算，目前有许多软件工具或网站，比如Polar Instruments Si9000 PCB 传输线路场求解器。借助这些工具，特性阻抗计算起来非常简单，只需选择传输线路型号并设置相应的参数即可，比如电介质类型和厚度以及走线宽度、厚度和隔离。
作为一种新兴标准，IBIS 用于描述IC 数字I/O 的模拟行为。ADI提供针对SAR ADC 的IBIS 模型。预布局仿真可检测时钟分布、芯片封装类型、电路板堆叠、网络拓扑结构和端接策略。也可检测串行接口时序限制以便为定位和布局提供指导。后仿真可验证设计是否符合所有指导方针和限制的要求，同时检测是否存在反射、振铃、串扰等违反要求的情况。

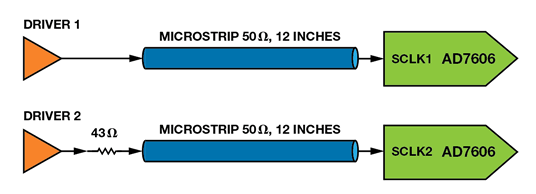

在图7 中，一个驱动器通过一条12 英寸的微带线路连接SCLK1，另一个驱动器通过一个与微带串联的43 Ω 电阻连接SCLK2。
图7. 驱动AD7606 SCLK。

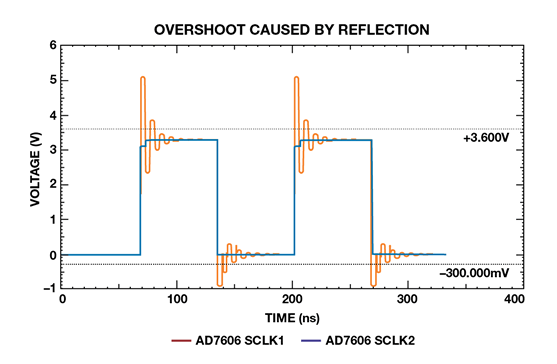

在图8 中，SCLK1 上的大过冲违反了–0.3 V 至+3.6 V 的绝对最大额定值。串联电阻可减小SCLK2 上的压摆率，使信号处于额定值之内。
图8. AD7606 IBIS 过冲模型仿真。
串扰是能量通过互电容（电场）或互感（磁场）在并行传输线路间耦合的情况。串扰量取决于信号的上升时间、并行线路的长度以及它们之间的间距。
控制串扰的一些常用方法为：
增加线路间距
减小并行布线
使走线靠近参考金属平面
使用适当的端接方案
减小信号压摆率
数字活动可能导致SAR ADC 性能下降，使SNR 因数字地或电源噪声、采样时钟抖动和数字信号干扰而减小。
孔径或采样时钟抖动设定SNR 限值，尤其是对高频输入信号。系统抖动有两个来源：来自片内采样保持电路的孔径抖动（内部抖动），以及采样时钟上的抖动（外部抖动）。孔径抖动为转换间的采样时间变化，为ADC 的函数。采样时钟抖动通常为主要误差源，但两个源都会导致模拟输入采样时间变化，如图9所示。它们的影响难以区分。
总抖动会产生误差电压，ADC 总SNR 的限制因素为
其中，f 为模拟输入频率，tJ为总时钟抖动。
例如，当模拟输入为10 kHz，总抖动为1 ns 时，SNR 限值为84 dB。

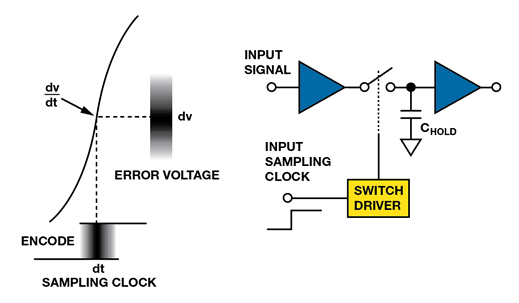

图9. 采样时钟抖动导致的误差电压。
数字输出开关导致的电源噪声应与敏感的模拟电源相隔离。分别去耦模拟和数字电源，密切注意地回流路径。
高精度SAR ADC 可能对数字接口上的活动很敏感，即使电源适当去耦和隔离时。突发时钟往往优于连续时钟。数据手册通常会列出接口不应活动的安静时间。在较高吞吐速率条件下，可能难以减少这些时间内的数字活动，通常为采样时刻及出现关键位判断点时。
密切注意数字活动，确保SAR ADC 转换有效。数字活动导致的误差可能使SAR ADC 进入未知状态，导致故障，或者降低性能。希望本文能帮助设计师排查根本原因，同时还能提供解决方案。
