TPS631000是1.5A 输出电流、高功率密度升降压转换器

产品详情

描述：

TPS631000 是一款恒定频率峰值电流模式控制降压-升压转换器。该器件具有 3A 峰值电流限制（典型值）和 1.6V 至 5.5V 输入电压范围。TPS631000 为系统预稳压器和ADS7808UB稳压器提供电源解决方案。

根据输入电压，当输入电压大约等于输出电压时，TPS631000 会自动在升压、降压或 3 周期降压-升压模式下运行。模式之间的转换以定义的占空比发生，并避免模式内不必要的切换以降低输出电压纹波。8μA 静态电流和省电模式电源可在轻载至空载条件下实现最高效率。

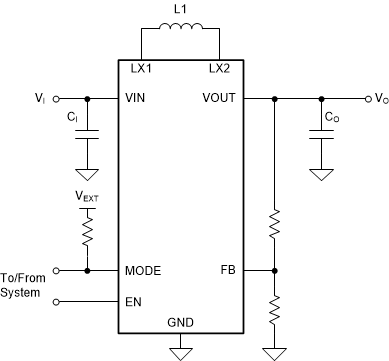

TPS631000 采用 1.2mm × 2.1mm SOT-583 封装、1μH 电感器和一个 0805 输出电容器，提供非常小的解决方案尺寸。

特性：

●1.6V 至 5.5V 输入电压范围

○启动时器件输入电压 > 1.65 V

●1.2V 至 5.3V 输出电压范围（可调）

●高输出电流能力、3A 峰值开关电流

○V IN ≥ 3 V、V OUT = 3.3 V时的 2A 输出电流

○V IN ≥ 2.7 V、V OUT = 3.3 V时为 1.5A 输出电流

●整个负载范围内的高效率

○8μA 典型静态电流

○省电模式

●1A 电流阶跃下的 150mV 负载阶跃响应

●峰值电流升降压模式架构

○输出纹波 < 20mV 的无缝模式转换

○正向和反向电流操作

○启动到预偏置输出

○具有 2MHz 开关频率的固定频率操作

●安全和强大的操作特性

○过流保护和短路保护

○采用主动斜坡的集成软启动

○过温保护和过压保护

○带负载断开的真正关断功能

○正向和反向电流限制

●解决方案尺寸小

○小型 1μH 电感器

○在整个 V OUT范围内与一个 0805 输出电容器配合使用

●使用 TPS631000 和WEBENCH 电源设计器创建定制设计

参数：

拓扑：降压-升压

输入电压 (最小值) (V)：1.6

输入电压 (最大值) (V)：5.5

输出电压 (最大值) (V)：5.3

输出电压 (Min) (V)：1.2

占空比 (Max) (%)：100

特征：启用、轻负载效率、负载断开、同步整流、UVLO 固定

开关电流限制 (Typ) (A)：2.9

开关频率 (Min) (kHz)：1800

开关频率（最大）（kHz）：2200

Iq (典型值) (mA)：0.008

输出 (最大) (A)：2
