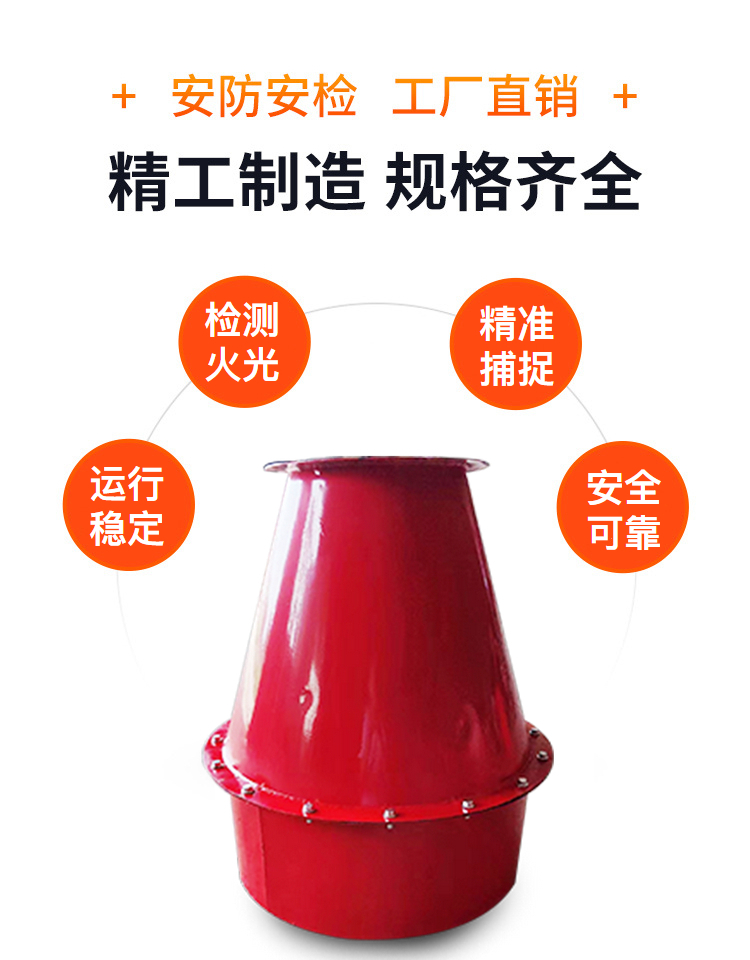

火花捕集器 碰撞式设计

火花捕集器 碰撞式设计通常是单独安装在主管道上使用，主要是为了保护除尘器，防止后级的布袋除尘器或滤筒除尘器发生烧袋、烧筒的事故。详情请咨询江西世纪行【刘工】tel-18979979777

在某种工况使用时相当于阻火器，但是又不*是阻火器的原理。

用途：适用于处理大颗粒火星粉尘及较高浓度除尘系统中的一级除尘。

特点：结构简单合理，能对火花、大颗粒的粉尘起到捕集效果，阻力低、效率高，降低主机设备的能耗，使用寿命长，投资小。

特征：壳体内设有内部气流挡板。其利用导流叶片引导尘气作旋转流动，将大颗粒火星粉尘与导流叶片或管道筒壁碰撞后熄灭。最终失去动能产生沉降掉入落灰管，而不会进入排气管中。

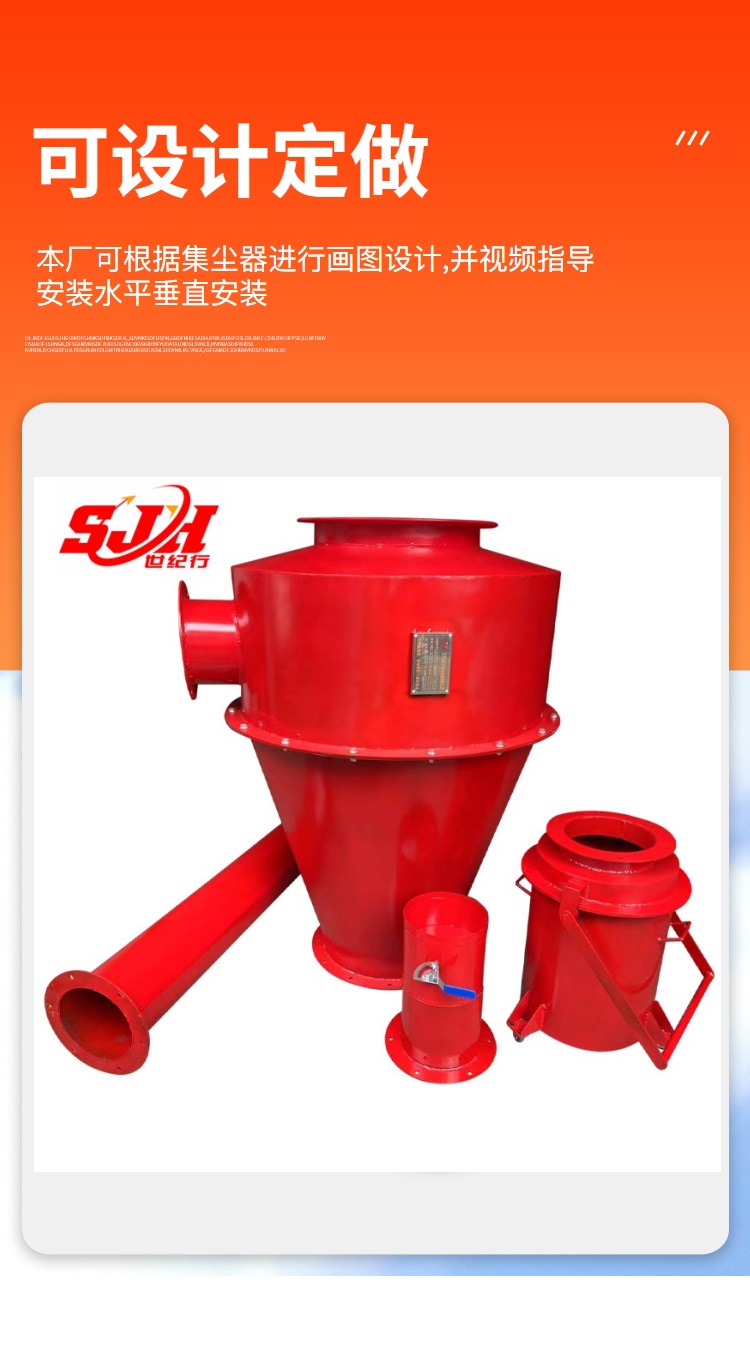

火花捕集器有多种结构形式，旋流式，百叶窗式，重力沉降式等。

1、旋流式捕集方式，利用旋流式导流叶片引导烟气作旋转流动，将大颗粒火星粉尘与导流叶片或管道筒壁碰撞后熄灭。2、重力沉降式，用一根管道将烟气通至筒形沉降室的底部，然后烟气经过壁碰，将火花沉降下来，其余废气排至除尘器工序。3、百叶窗式，一种简单的阻隔方式。

根据火花性质确定，有靠重力碰撞及沉降的（最基本的火花捕集器），但只适合火星量少且质重易熄灭火花。

铁火星质量比较重，可以选用重力沉降及惯性碰撞相结合的火花捕集器或者效果好点的旋风分离器。

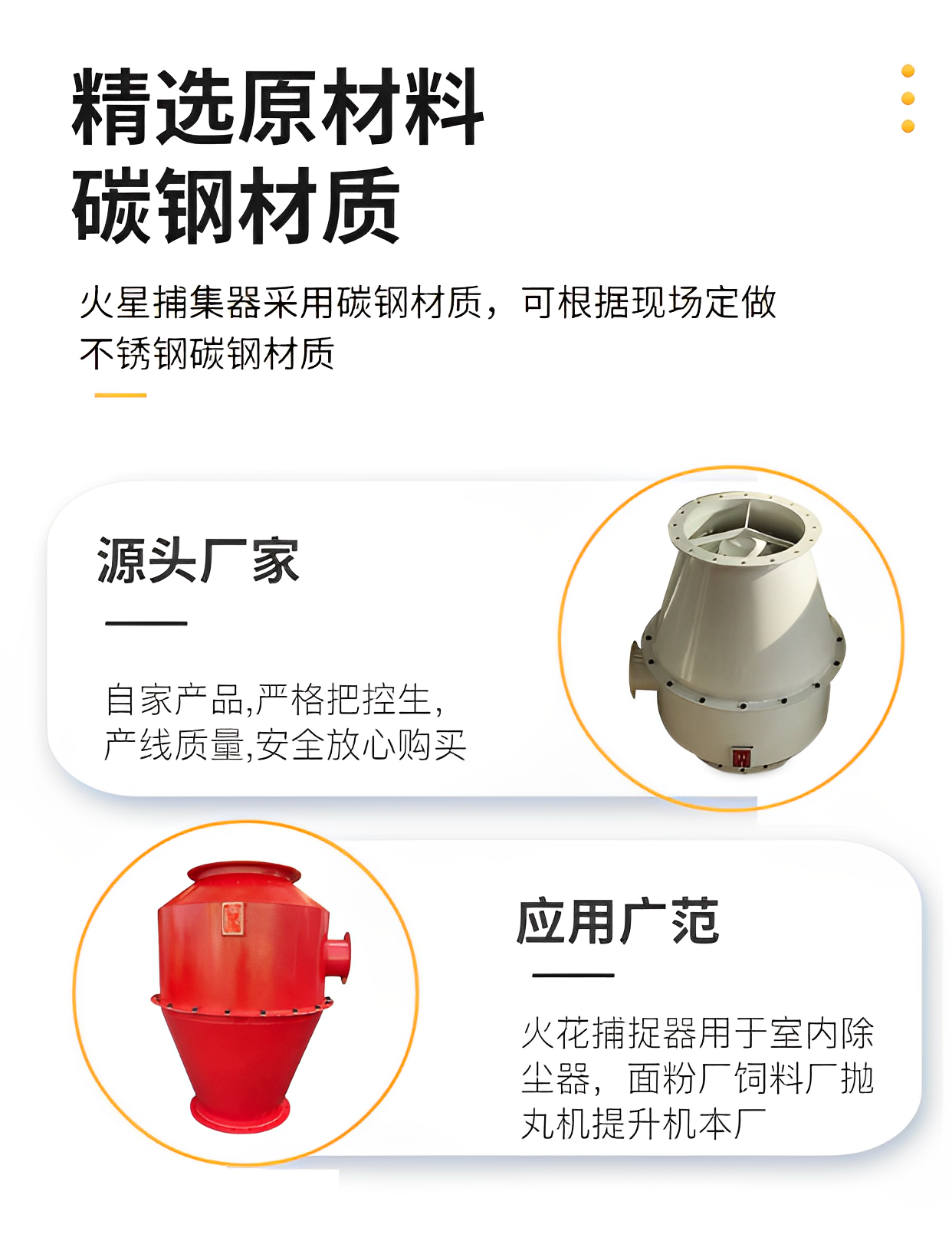

结构说明：

1、包括一个中空的壳体，壳体的两端分别设置有出风口和进风口，壳体的截面积大于进风口的截面积，壳体内设置有多层捕捉网，捕捉网的孔径由前往后依次增大。

2、防飞溅挡板壳体内插设有多片的隔板，隔板上设有通孔，各隔板的通孔是交错设置，在隔板上设有数片导流片，导引废气并将粉体拦截捕集在隔板上，隔板叶片有一定的耐磨措施和恰当的旋转角度；

火花捕集器机理

1.筛滤作用2.惯性碰撞3.扩散作用4.拦截作用

上述各种捕集机理对于同一特性的火星来说并非都同时有效，起主导作用的往往只是一种机理或二、三种机理的联合作用。其主导作用要根据火星尘粒性质，结构、特性和运行条件等实际情况确定。
