TDK推出一系列适合工业以太网 (SPE)应用的电感器


【导读】TDK株式会社基于IEEE 802.3cg标准的工业单对以太网 (SPE) 10 BASE-T1L应用开发了一系列电感器。要实现无干扰的数据通信,抑制非对称干扰至关重要,新型RCM70CGI-471共模扼流圈具有470μH的电感值,额定电压80 V,额定电流700 mA,非常适合这类应用。


TDK株式会社基于IEEE 802.3cg标准的工业单对以太网 (SPE) 10 BASE-T1L应用开发了一系列电感器。要实现无干扰的数据通信,抑制非对称干扰至关重要,新型RCM70CGI-471共模扼流圈具有470μH的电感值,额定电压80 V,额定电流700 mA,非常适合这类应用。

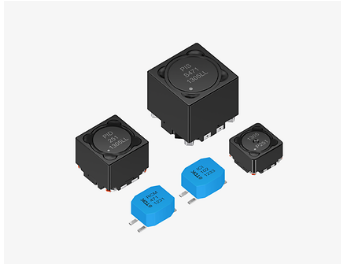

TDK推出一系列适合工业以太网 (SPE)应用的电感器


对于某些需要电隔离PHY芯片和连接器的设计,可选用变压比为1:1的ICI70CGI系列隔离电感器。该系列元件有1.0 mH和2.2 mH的电感值可供选择,隔离电压为2250V DC。


借助数据线供电 (PoDL) 技术,系统只需一对电线即可连接执行器和传感器,并同时传输数据和电力。不过,系统需使用特殊的差模扼流圈来抑制干扰。全新的PID*系列元件具有不同尺寸版本,以涵盖符合IEEE 802.3cg 标准的所有6个功率等级(10到15),其饱和电流范围为360 mA至2100 mA。同为新款的PIS150H-471M元件则采用单扼流圈结构设计,能有效抑制噪声和平滑电流,最大饱和电流为2300 mA。


TDK是SPE工业合作伙伴网络成员之一,也是第一家能为实施工业SPE(无论有无电力传输)提供所有PoDL电感器的供应商。上述所有元件均满足RoHS标准,设计工作温度范围为-40°C至+125°C。


主要应用


基于IEEE 802.3cg标准的工业单对以太网 (SPE) 10BASE T1L.

满足IEEE 802.3cg标准的10到15级,以及以太网APL的A、C和3功率等级的数据线供电 (PoDL)
