汇川H5U-1614MTD-A8与晨控CK-FR104ANS-E01关于Ethernet ip通讯配置指南


 汇川H5U-1614MTD-A8与晨控CK-FR104ANS-E01关于Ethernet ip通讯配置指南

准备阶段

软件:AutoShop4.8.0.2

PLC:汇川H5U-1614MTD-A8固件版本:5.14.0.0

电源:24V直流电源

读卡器类型及简介:CK-FR104ANS-E01是一款基于射频识别技术的高频RFID标签读卡器,读卡器工作频率为13.56MHZ,支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。读卡器同时支持标准工业通讯协议EtherNet IP,方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议,用户只需通过以太网接口接收数据便能完成对标签的读取操作,而无需理解复杂的射频通信协议。

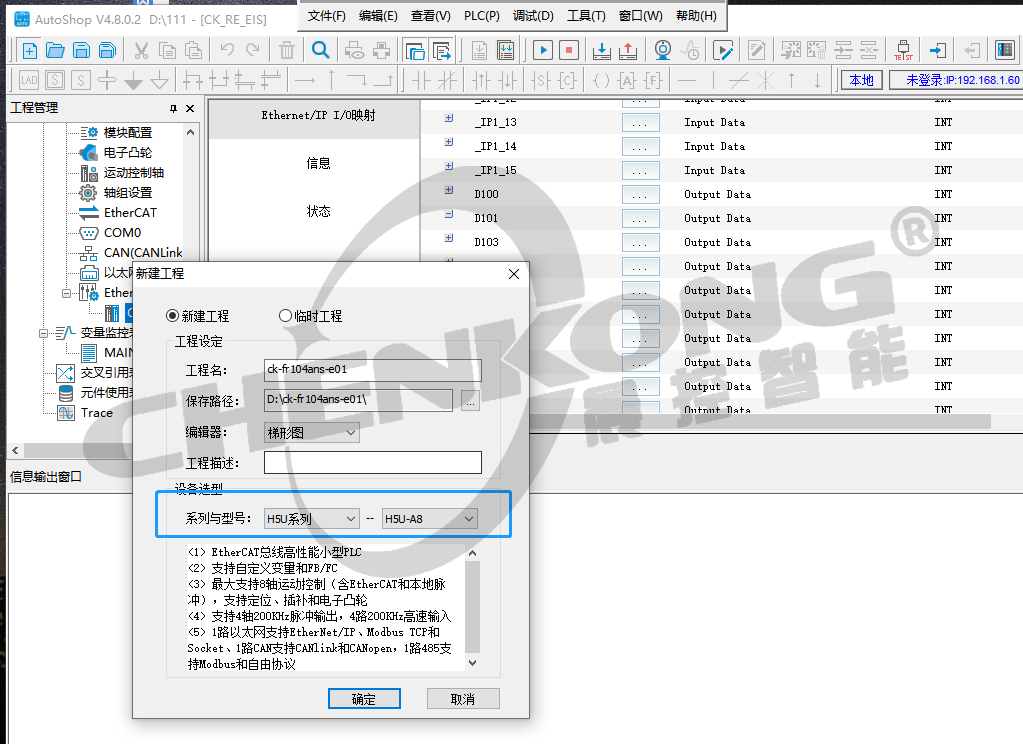

1、新建工程

传感专家

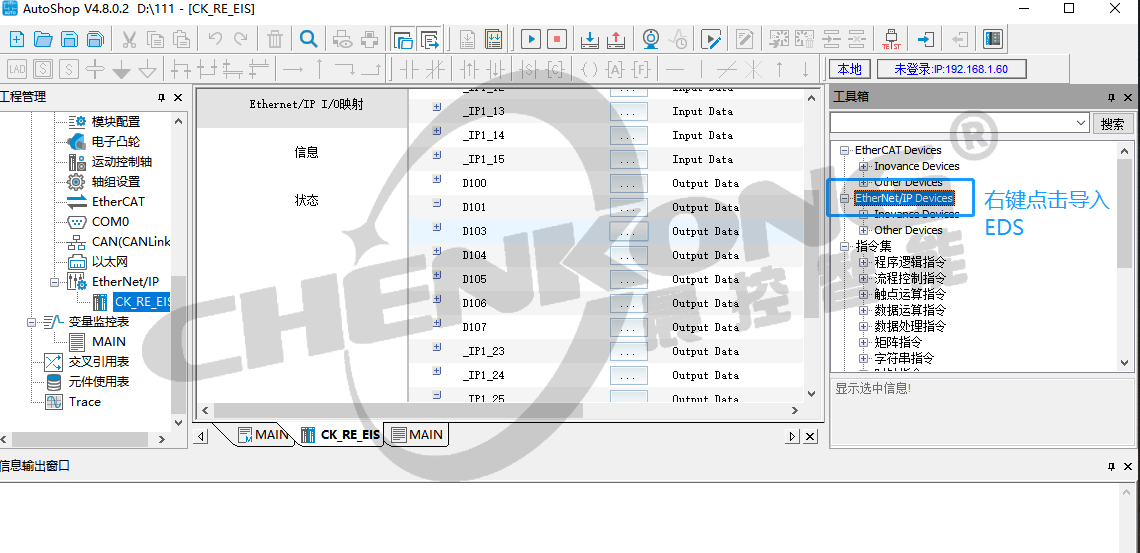

2、右键EtherNet/IP Devices,添加EDS文件

传感专家

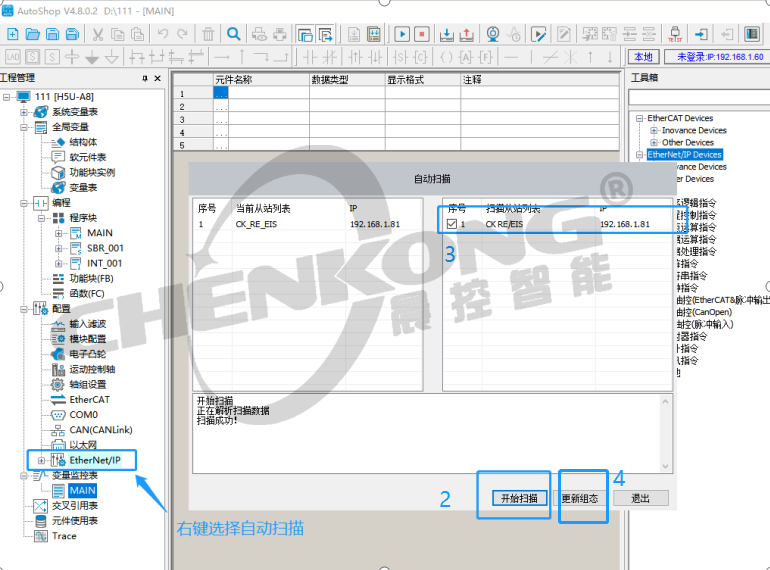

3、右键EtherNet/IP,选择自动扫描->开始扫描->选择对应设备,更新组态

传感专家

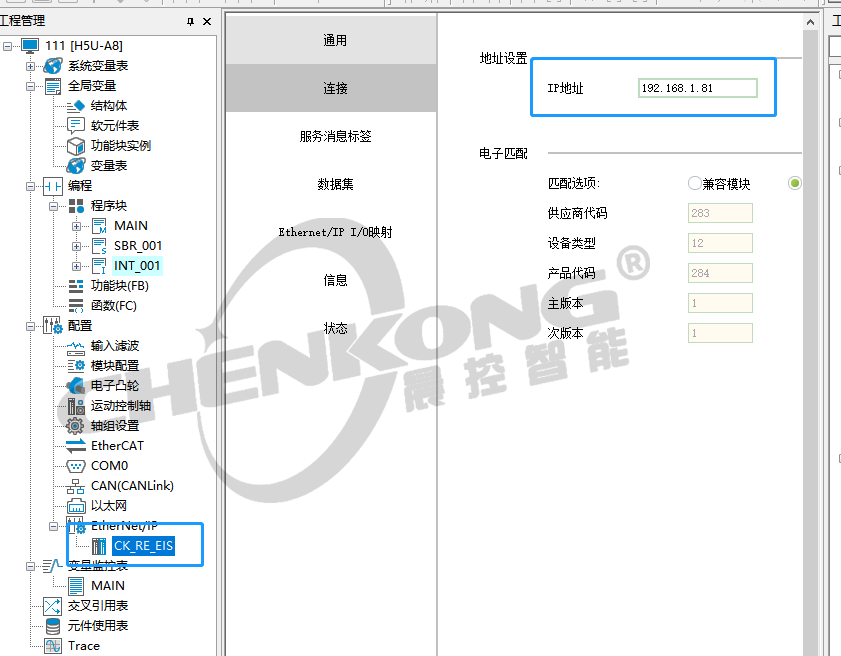

4、双击添加的设备,在通用中修改IP地址成设备IP地址

传感专家

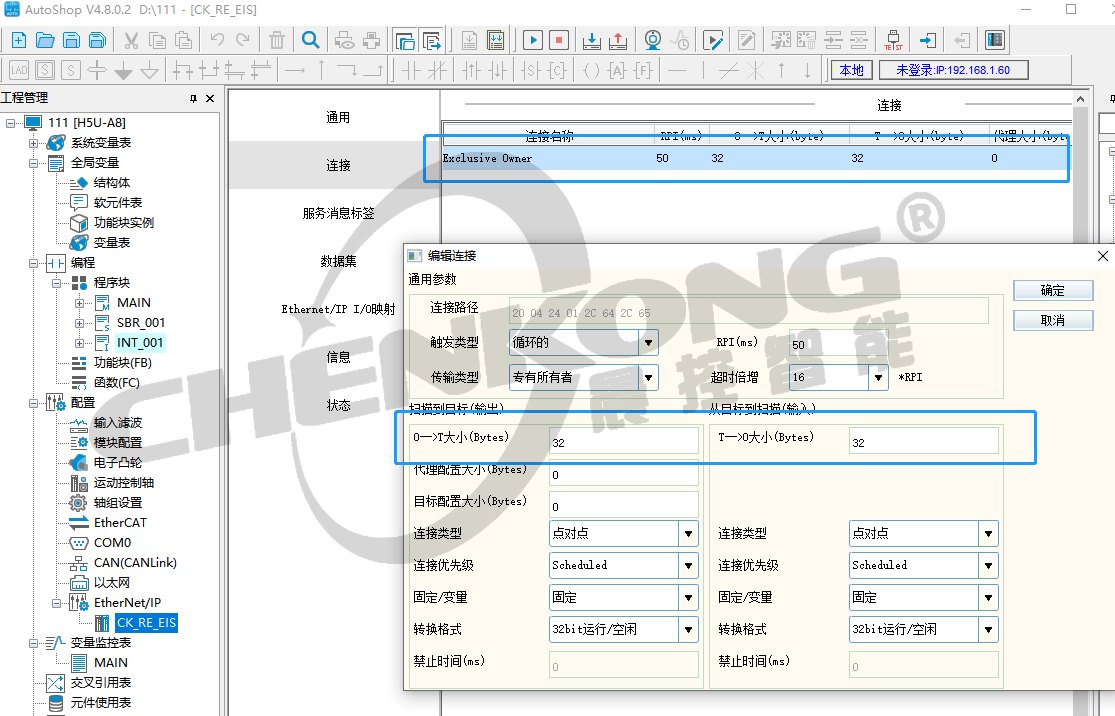

5在连接中双击Exclusive Owner,编辑连接映射内存,输入输出映射内存分别映射32BYTE,点击确定。


传感专家

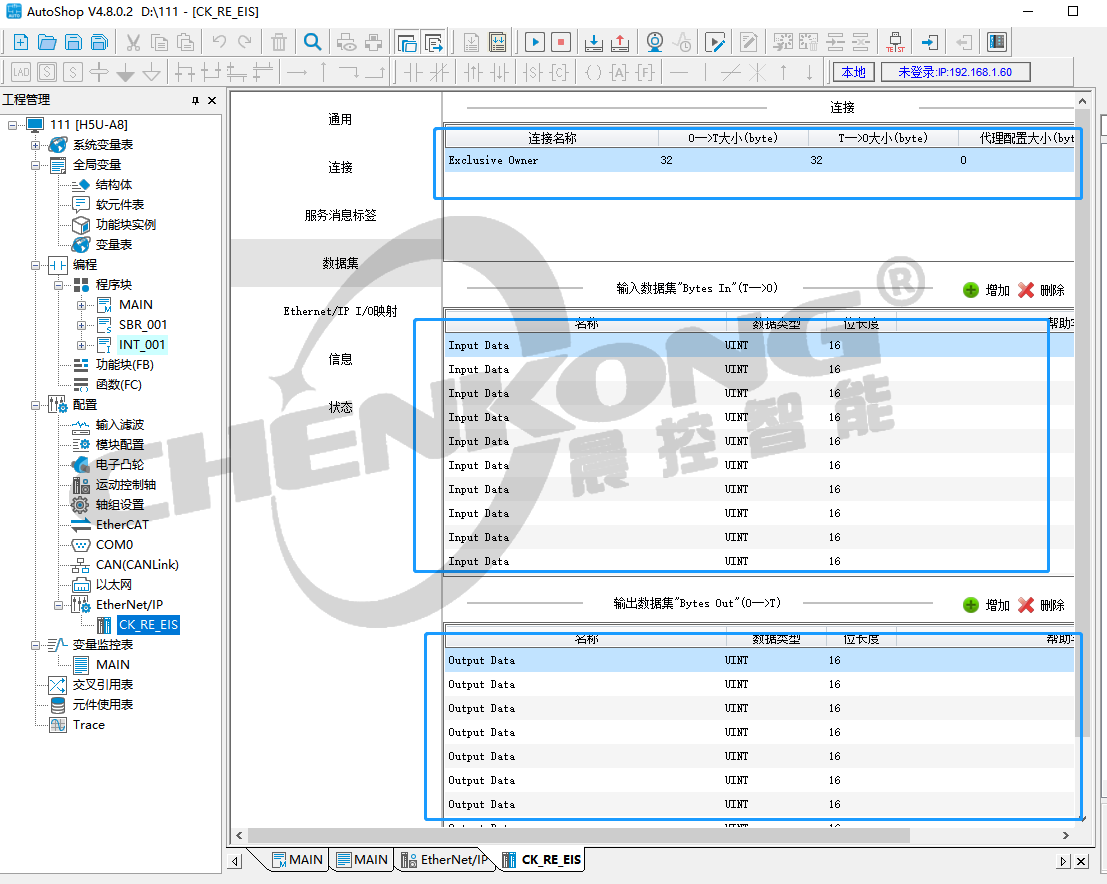

6、在数据库中分配设置映射内存的数据类型。

传感专家

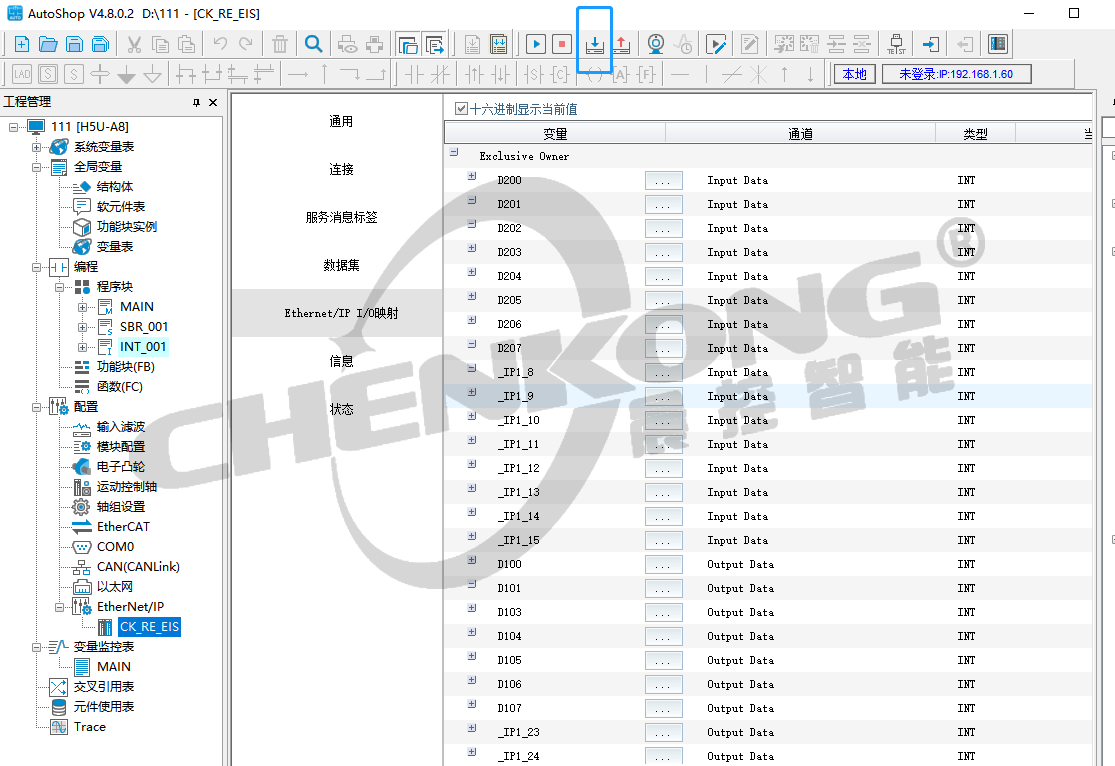

7、分配设置好后,下载进plc

传感专家

8、点击运行PLC,点击监控,查看EtherNet/IP处为绿色打勾,连接成功。

传感专家

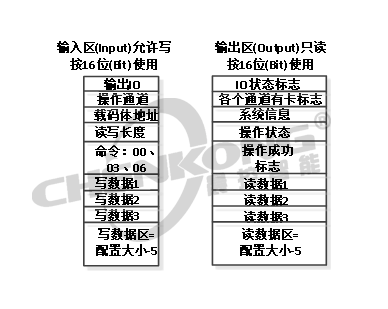

9、映射地址对应如下表。

传感专家
