KDS晶振生产流程,KDS晶振是怎样生产的?


水晶元件是什么?

水晶设备,智能手机等的信息通信机器,等AV设备、汽车等,我们的生活中身边的电子设备中使用。

例如智能手机可以和世界上的人交流,无论什么时候都可以得到的信息。这个方便的智能手机,用电波发送声音和信息。这个信号的基础的基准信号准确,稳定的产品是水晶装置。

水晶秘密

大家说“水晶”的话,会想到什么呢?水晶珠、项链、戒指等的饰品等吗?自古以来,“水的精灵”是被称为“水之精灵”的水晶,而不光是美丽的,在物理方面也有着各种各样的性质。

性質1:圧電現象?逆圧電現象

水晶具有施加压力的产生与电荷的性质,被称为压电现象。相反,如果有电压的话有一定的节奏振动(变形)的性质(变形),反压现象。她1880年压电现象居里兄弟更被发现,翌1881年反压电现象李普曼更数学的指引,居里兄弟更被证明了。

Play
Current Time0:02
/
Duration Time0:02
Loaded: 0%
Progress: 0%
0:02
Fullscreen
00:00
Mute
圧電現象

逆圧電現象


性質2:複屈折性

水晶射入的光线互相振动方向不同的普通射线的异常的光线的2个直线偏振光分离使性质。利用这个性质的光学Lo过滤器,通过数码相机和监控摄像机等的画质降低的叠纹的叠纹的叠纹的叠纹,实现了高画质化。

moiré_01被写体arrowmoiré_02撮影後
(光学Lo滤波器)
moiré_03撮影後
(光学Lo滤波器)
trivia豆知識  水晶之間
水晶是硅(硅)和氧(O)组成的单结晶(SiO2)。另外,饰品等被使用的紫水晶、黄水晶、玫瑰石英等水晶的伙伴。

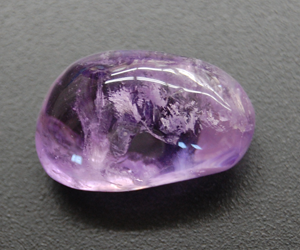

アメジスト

紫水晶

在水晶里含有铁,为了吸收黄色的光,紫色也在紫色。

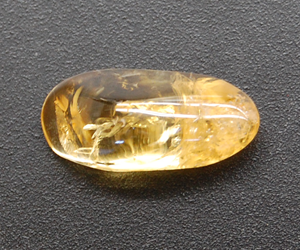

シトリン

黄水晶

紫晶同样,水晶里含有铁离子,含铁的电子配置不一样地吸收了紫紫色的光,黄色。

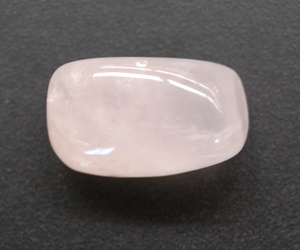

ローズクオーツ

蔷薇石英

在水晶的钛离子,锰离子,含铁离子所含有的粉红色。

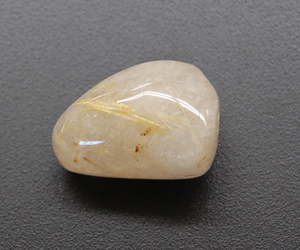

ルチルクオーツ

金红石石英

是含钛的针结晶的水晶。



水晶装置上不可或缺的人工水晶

以前,水晶装置上使用天然的水晶,但是天然的水晶有杂质,大小和质量有偏差等的问题。解决这些问题的东西是人工水晶。那么,介绍一下人工水晶是怎样制作的。

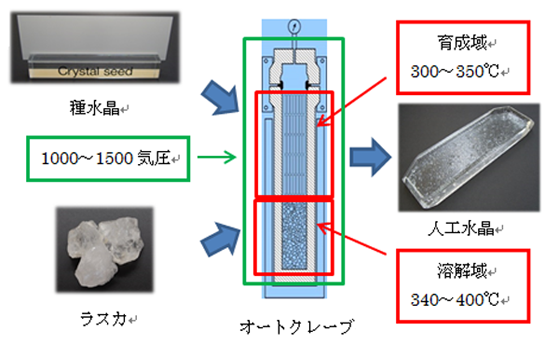

高压灭菌称为巨大的压力容器碱性溶液填充,上半部分种水晶(结晶缺陷的排列,少水晶的板),下半ラスカ称为天然水晶的原料,放入高温、高压下再结晶化的东西人造水晶。根据品种也在2~3个月,长的时间到约6个月的期间培育。

オートクレーブ

trivia豆知識灭菌锅
高压灭菌战舰的大炮的炮身制作技术的应用被做(制作)了,能承受高温、高压特殊铁制的容器。大的东西,内径650毫米,高是15米。

水晶的装置

水晶是怎样变身成晶振的呢?在水晶装置中,用最具有代表性的水晶振动的孩子,试着看产品的时候。

水晶片的加工

水晶(人造水晶)是无色透明的结晶,不过,水晶有方向性,作为电子元件的机能要明确地明确的结晶轴。这个工程伐木德加工叫。

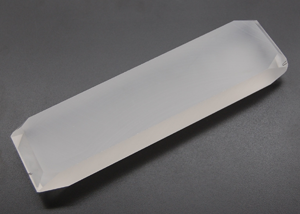

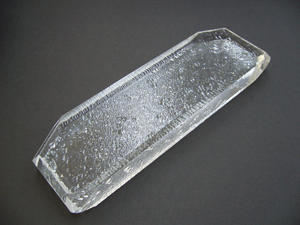

synthetic_quartz_crystal_01人工水晶arrowsynthetic_quartz_crystal_02ランバード人工水晶

此后,根据目的地在晶体轴需要的角度切割,用研磨剂用目的的的的地的地拍摄。一般被使用的AT被称为加工,不过,因为它的范围是与水晶的厚度和反比的关系,研磨的水晶片变得很高薄,低就变得很厚。

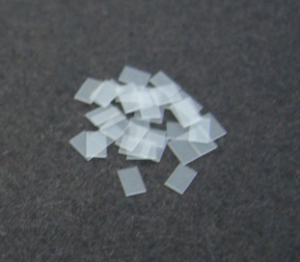

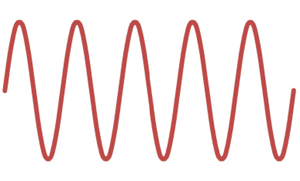

quartz_crystal_chip水晶片arrow水晶的厚度很厚wave_02
水晶厚薄wave_02

②周波数調整洗浄

用研磨剂加工了的水晶片的表面,有小的裂缝等加工变形和污渍。为了消除这些加工变形和污垢,用化学药品化学的表面化学清洗。这项工作中,水晶振动频率调整同时进行。

③電極形成

用加工了的水晶片上,金和银等金属膜形成电极。在这个电极上通过电的事反压现象可以把水晶片振荡。

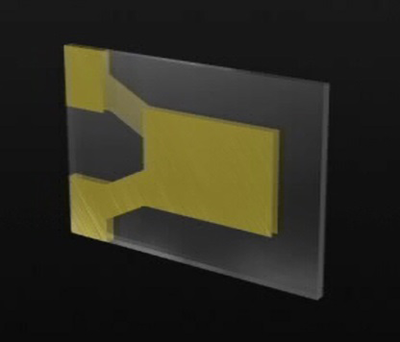

電極を形成した水晶片      電極形成水晶片

④水晶片の接着?封止

形成电极的水晶片,用导电胶,把陶瓷等的包装固定。在落下、震动等各种各样的冲击中,在努力地粘接后,以100万分之1的单位一边检查频率的最终调整。此后,为了防止电极的氧化等,在真空和氮的气氛下被封装。

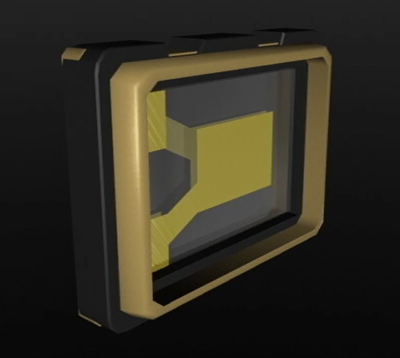

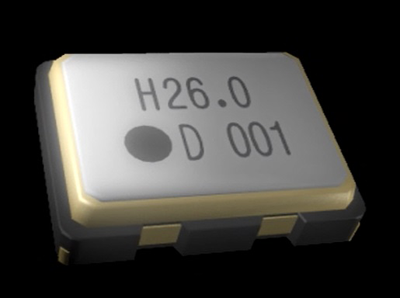

synthetic_quartz_crystal_01    水晶片接着arrowsynthetic_quartz_crystal_02         組立完了!

⑤検査、梱包、出荷

进行了目的和目的的特性的规格的,合格的水晶振动子被包装,出货。

电子学建立了一个很方便的社会。1970年代发生了时钟的石英,在2000年代,电波时钟就出现了,我们能够更加准确的时间。液晶电视登场,并且2003年的地面数字广播开始,在薄型化的大画面能享乐TV。数码相机摄摄胶卷,拍摄照片的乐趣也扩大了。并且,汽车动力传动系,车辆控制,身体的控制等的电子化,导航等信息通信的加入,自动驾驶技术挪威也惊人的进化。
