有源晶振的典型电路

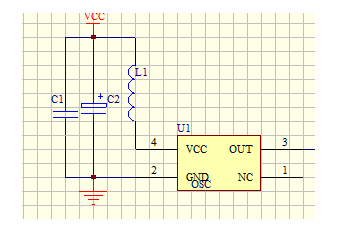

有源晶振EMC标准设计电路，如果对EMC要求不高，可以去掉L1磁珠及C1负载电容，只保留电源输入端的去耦电容，取0.1uf即可，输出端保留输出电阻，约10Ω~27Ω。（相关阅读可以查看PINNACE品慧官网《无源晶振和有源晶振电路图》）

有源晶振的典型电路说明如下：

1、电源端磁珠L1与电容C2、C3构成LC滤波电路。

2、关于输出端串联的电阻的作用， 串电阻是为了减小反射波，避免反射波叠加引起过冲。有时，不同批次的板子特性不一样，留个电阻位置便于调整板子状态到最佳。如无必要串电阻，就用0Ω电阻连接。

有源晶振的具体作用如下： (1)可以减少谐波，有源晶体输出的是方波，这将引起谐波干扰，尤其是阻抗严重不匹配的情况下，加上电阻后，该电阻将与输入电容构成RC积分平滑电路，将方波转换为近似正弦波，虽然信号的完整性受到一定影响，但由于该信号还要经过后级放大、整形后才作为时钟信号，因此，性能并不受影响，该电阻的大小需要根据输入端的阻抗、输入等效电容，有源晶体的输出阻抗等因素选择。

(2)可以进行阻抗匹配，减小回波干扰及导致的信号过冲。我们知道，只要阻抗不匹配，都会产生信号反射，即回波，有源晶体的输出阻抗通常都很低，一般在几百欧以下，而信号源的输入端在芯片内部结构上通常是运放的输入端，由芯片的内部电路与外部的无源石英晶体构成谐振电路（使用有源晶体后就不需要这个晶体了），这个运放的输出阻抗都在兆欧以上。 一般这个输出电阻可以串27Ω左右。

有源晶振的典型电路
