在光端机应用中,晶振的核心作用你知道吗?


      随着信息技术的发展,光纤通信在现代通信领域中扮演着重要的角色。而光端机在光纤通信系统中起着关键的作用,实现了光纤通信的高速、远距离传输和多协议兼容性,为现代通信网络的建设和发展提供了重要支持。

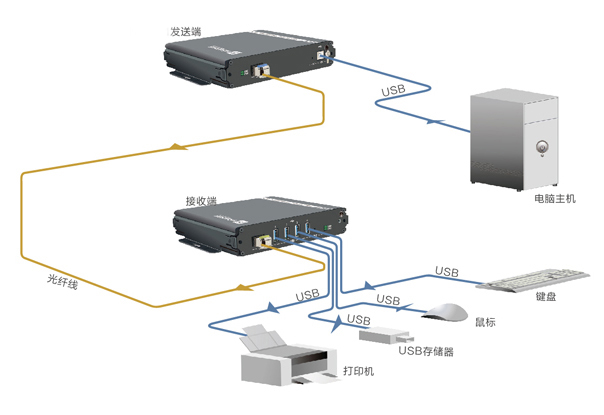

      光端机是一种将电信号转换为光信号(发射端)或将光信号转换为电信号(接收端)的设备,它的应用趋势日益广泛,从传统的电信领域扩展到互联网、数据中心、无线通信等众多领域。光接收模块和光发射模块的正常工作和数据传输都需要精确的时钟信号来确保同步性和准确性。


晶振是利用石英晶体的压电效应产生高精度振荡频率的频率元器件,为系统提供基准频率信号,主要有无线数据传输和时钟两种用途。因此,晶振在光端机中的应用具有两个很重要的作用:


      ①时钟源:在光端机,晶振作为时钟源。晶振提供稳定的时钟信号、稳定的频率和精确的时序,使得光端机能够按照预定的速率进行数据处理和传输。

      ②参考频率:在光端机,晶振可提供频率参考。光纤通信系统中的不同组件和设备需要具有一致的频率参考,以确保它们能够在相同的频率范围内工作。晶振提供了稳定的频率输出,并通过将其作为参考信号供给其他模块或设备,实现各个组件之间的频率同步。在光端机的设计中,晶振对于高速数据传输和信号处理非常关键。


      光端机的晶振选型指南如下:

      ①频率范围广:晶振的频率范围必须与光接收模块和光发射模块的工作频率相匹配,不同方案设计的晶振频点存在较大差异,使用到的频点包括24.576MHz、25MHz、26.973MHz、50MHz、65.536MHz、75MHz、90MHz、125MHz、148.35MHZ等;

      ②频率稳定性高:晶振的频率稳定性决定了光信号的准确性和传输质量,一般要求频率稳定度±30PPM以内,推荐选用更高可靠性的有源晶振;

      ③低相噪、低抖动:相位噪声则对系统的抗干扰能力和误码率产生影响,抖动值一般要求<1pS;

      ④大尺寸封装:常用封装尺寸包括3225/5032/7050。



      综上所述,针对光端机的晶振应用情况,推荐使用YXC可编程晶振系列YSO690PR:

 -- 可支持1-200MHz范围内的频率任意编程,并精确至小数点后6位,满足光端机偏频/高频等频点的需求;

 -- 在工温范围内,总频差±30PPM,高稳定度;

 -- 提供2016-7050多种封装及1.8V/2.5V/3.3V电压;

 --抖动值<1pS;2秒快速出样,交期快,以下为YSO690PR的规格参数:
