TM1810-3/TM1810-2 LED恒流驱动IC
在使用BH1750测量激光发射器的强度[1] 文章后面的留言中，aytc100给出了内部限流保护芯片可能是TM1810之类的。并给出了相应的 TM1810资料链接 。考虑到后面可能需要进行相应的激光管的实验，所以从 TMALL购买TM1810-2,TM1810-3 以备后面进行测试使用。
遗留的测试问题：
● TM1810两款输出电流的实际范围是多少？
● TM1810工作的电压与恒流之间的关系？
● 为什么有的激光管是三个管脚？有的是四个？

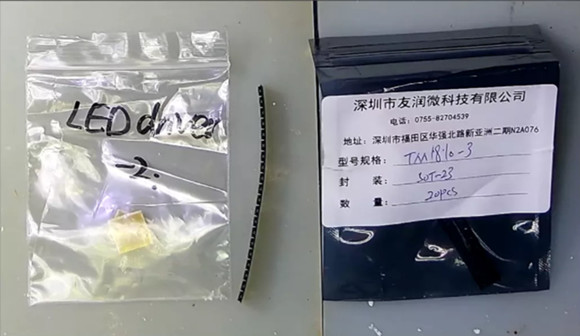

淘宝购买到的两款TM1810LED驱动器
02芯片资料

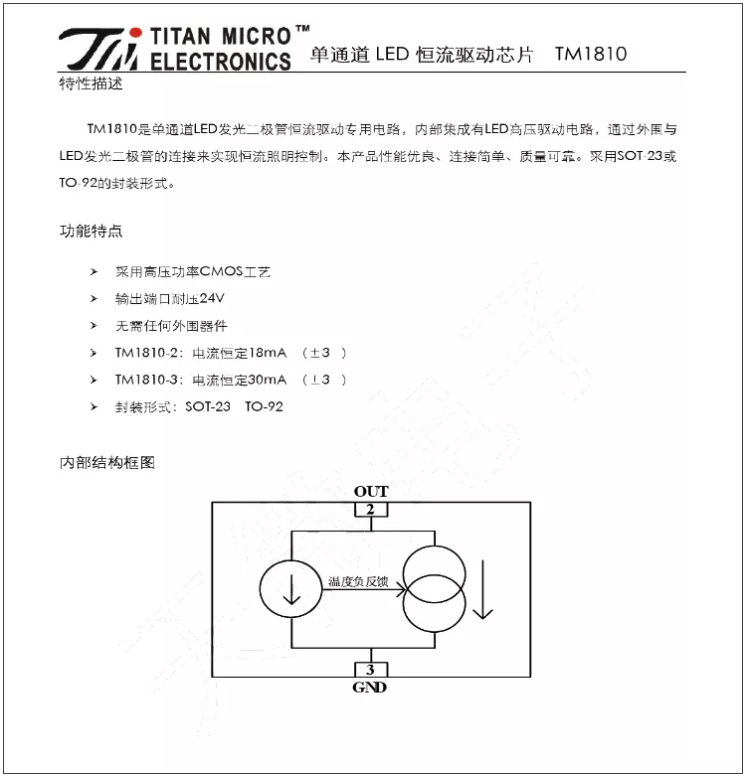

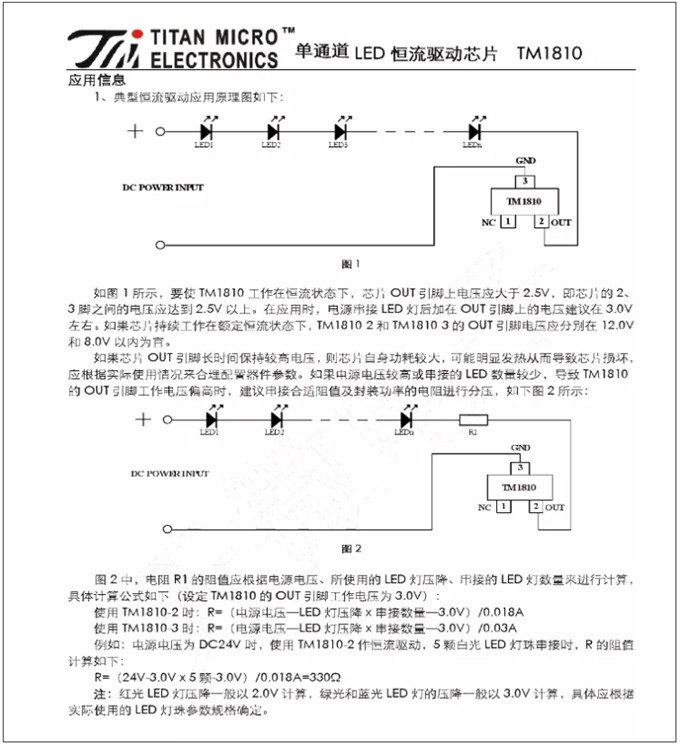

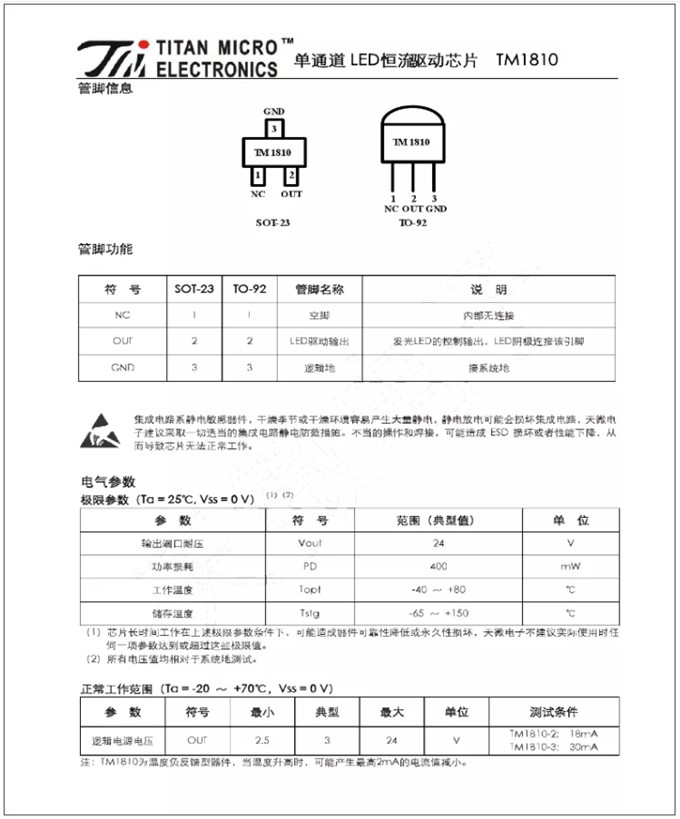

下面资料来自于 TM1810网络资源[2]。
03实验与分析
1.芯片的封装
TM1810采用SOT23 的封装形式。在芯片顶层有丝印字表明芯片的型号。

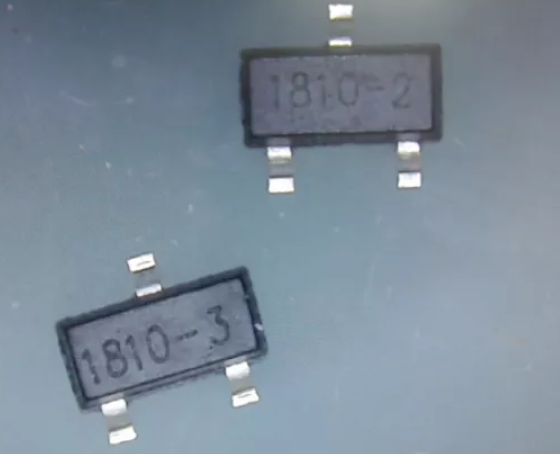

TM1810-2，-3不同的芯片刻字
2.测试电路

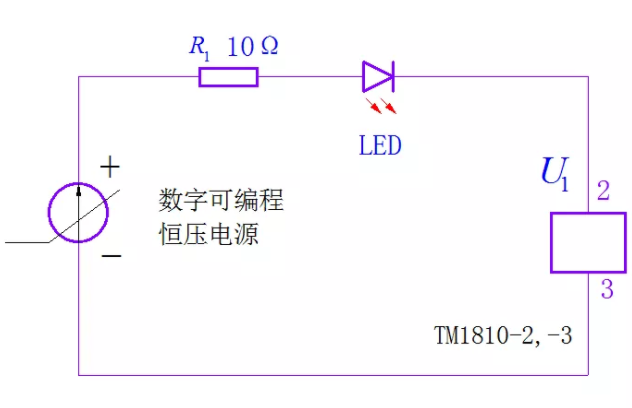

使用数控电源+10欧姆电阻+LED+TM1810（2,3）串联。通过测量10欧姆电阻上的电压反映电流。直接测量TM1810（PIN2,3）电压作为工作电压。

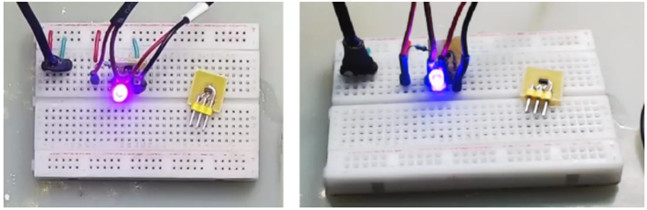

实验电路板
3.测试结果

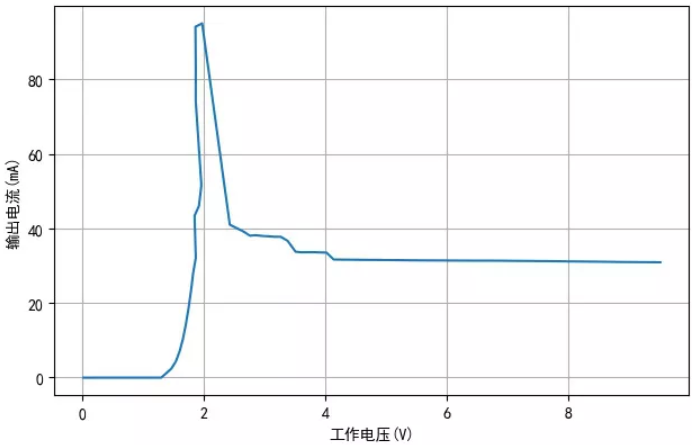

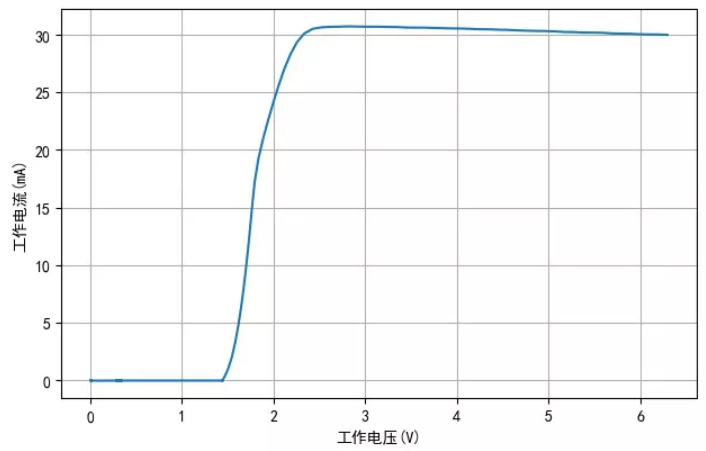

TH1810-3工作电压与电流之间的关系

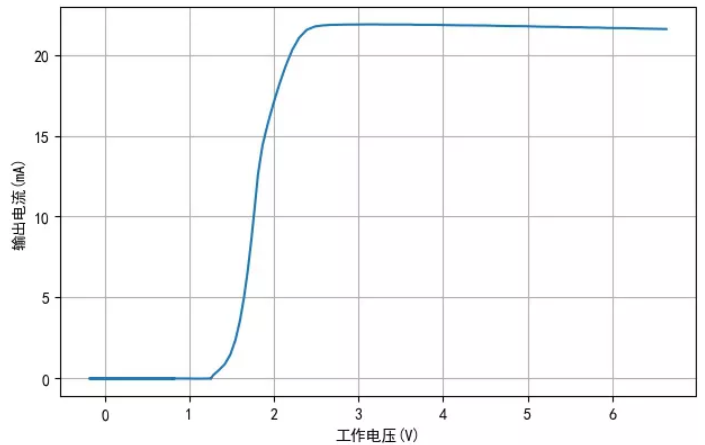

TM1810-2电压与电流之间的关系
最大值为22mA。
4.不使用LED串联
如果将上述测量电路中的LED去掉，只保留R1(10Ω)，此时对应的TH1810-2,TH1810-3的工作电压与电流之间的关系呈现十分奇特的情况。

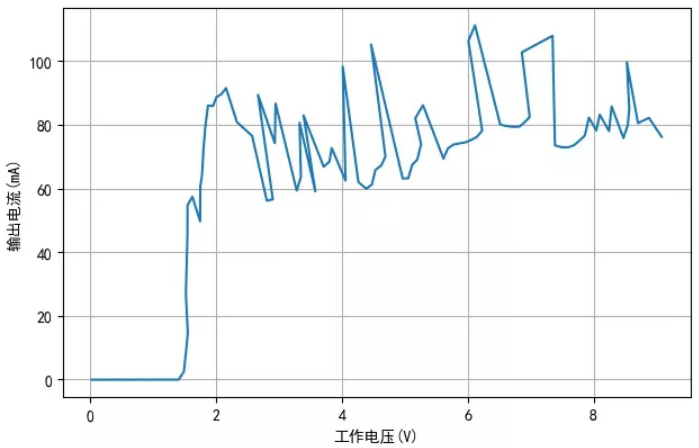

没有串联LED情况下TH1810-2的工作电压与电流
没有串联LEDTH1810-3的工作电压与电流之间
结论
通过实际测量，在连接LED的情况下，TM1810-2，-3分别可以保持20mA, 30mA左右的恒流电路。
在去掉LED之后，TH1810-2，TH1810-3的电压-电流关系出现了非常不稳定的情况。
为什么会出现这种情况？
具体的原因现在还不知道。

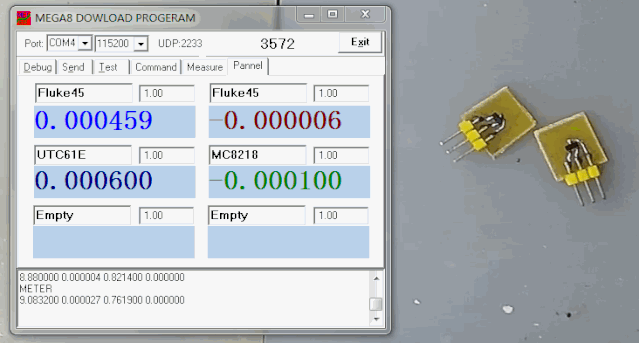

测量万用表以及模块
参考资料
