案例分享|电池管理系统RE整改


品慧电子讯此项目是同北京一家电子公司合作。进行电池管理系统的RE整改。产品用于新能源车,主要就是为了能够提高电池的利用率,防止电池出现过充电和过放电,延长电池的使用寿命,监控电池的状态。

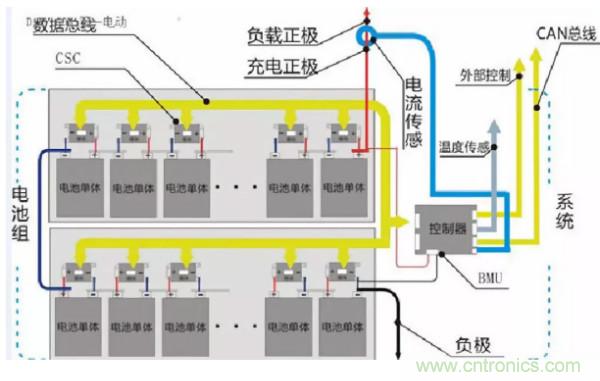

产品概述

产品用于新能源车,主要就是为了能够提高电池的利用率,防止电池出现过充电和过放电,延长电池的使用寿命,监控电池的状态。

案例分享|电池管理系统RE整改

项目标准要求

整改后样机通过GB18655level3标准要求。

项目难点

产品100MHZ到200MHZ有频点超标,100MHZ到200MHZ主要是180MHZ包络超标,同时有许多单支超标。

项目解决方案

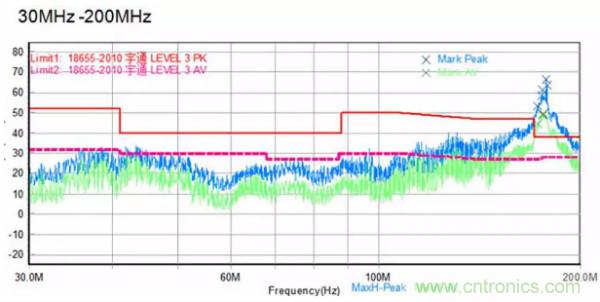

1.数据分析

案例分享|电池管理系统RE整改

2.干扰分析

产品100MHZ到200MHZ有频点超标主要是DC隔离芯片的工作噪声,同时单支尖刺通过频点计算得知是CAN工作频率500K的倍频。

3.整改方案

1.针对180M主要是在隔离芯片处做滤波及屏蔽处理。

2.针对CAN超标,主要是将CAN电路PCB走线优化,布局优化。

案例分享|电池管理系统RE整改

针对隔离芯片VDD增加磁珠滤除高频杂讯;GND1与GND2间跨接1nF高压电容。

案例分享|电池管理系统RE整改

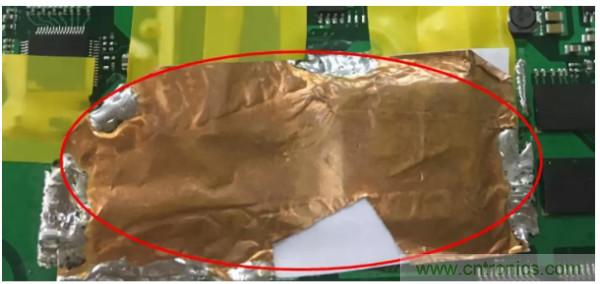

屏蔽干扰芯片

案例分享|电池管理系统RE整改

案例分享|电池管理系统RE整改

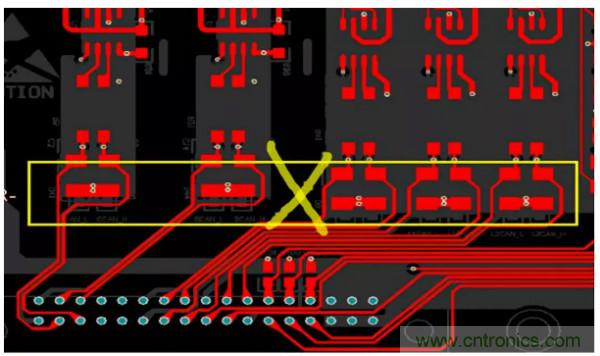

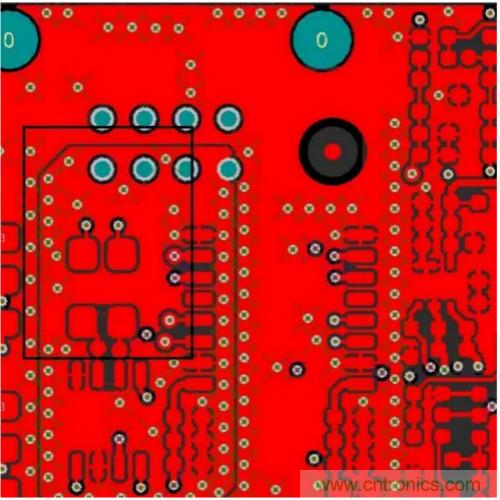

CAN走线没有严格按照差分线处理,中间不能有地层;同时滤波电感下方地并未掏空,影响滤波性能。

针对以上的PCB缺陷,经过改版优化后,测试通过。

4.测试数据

案例分享|电池管理系统RE整改

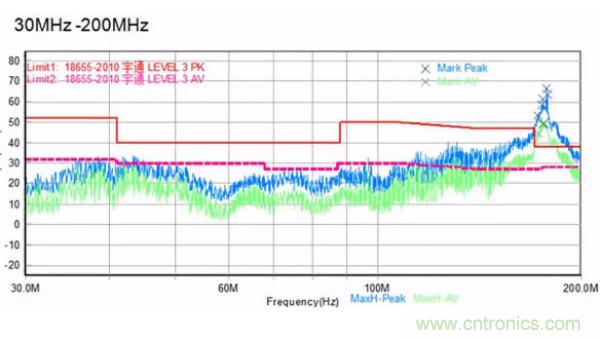

整改前测试数据

案例分享|电池管理系统RE整改

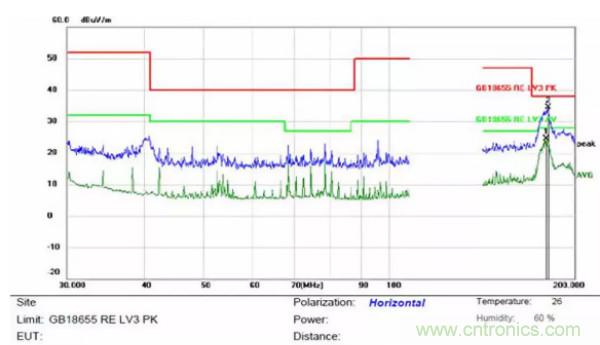

整改后测试数据
