高功率、高集成、高效率：数据中心需要这样的DC/DC稳压器

品慧电子讯随着算力和性能越来越强劲的处理器的引入，数据中心对电能的消耗量将持续增长。这就需要高新一代的电源管理器件来应对这一挑战，新的电源管理器件必须支持更高功率、具备更高的效率，且要满足成本、外形尺寸等方面的要求。

ADI 推出为 LTM4700双50A或单100A μModule® 稳压器

Analog Devices的DC/DC稳压器是电信、数据通信和存储系统应用的理想选择

随着全球数据中心的高速发展，数据中心相关的能源挑战也日益成为人们关注的焦点。根据ICT Research的研究数据，2016年中国数据中心总耗电量达1108亿千瓦时，这个数值已经超过三峡电站2016年约1000亿千瓦时的总发电量，而且随着算力和性能越来越强劲的处理器的引入，数据中心对电能的消耗量将持续增长。

这就需要高新一代的电源管理器件来应对这一挑战，新的电源管理器件必须支持更高功率、具备更高的效率，且要满足成本、外形尺寸等方面的要求。

ADI 公司推出的LTM4700降压型μModule® DC/DC稳压器就是面向未来数据中心应用的电源管理器件的代表。LTM4700可支持双通道50A或单通道100A的高功率，在一个紧凑的15mm×22mm×7.87mmBGA封装中，集成了快速模拟控制环路、精准型混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。这种高集成度的设计使得LTM4700的尺寸只有竞争对手的一半，可以很好地帮助客户解决散热、尺寸、体积和效率方面的设计痛点。

LTM4700具有通过 PMBus (一种基于 I2C 的开放标准数字接口协议) 实现远程配置及电源管理参数的遥测监察功能。LTM4700的两线式串行接口允许以可编程转换速率和排序延迟时间对输出实施裕度调节、调谐以及斜坡上升和下降。而且输入和输出电流及电压、输出功率、温度、正常运行时间和峰值是可读的。使用时，不需要EEPROM存储内容的定制配置。在启动时，输出电压、开关频率和通道相位角分配可利用引脚搭接电阻器来设定。为开发者提供了很大的便利性。

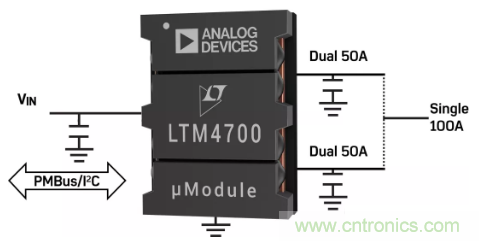

图1：LTM4700双50A或单100AμModule®稳压器

产品特性

双50A或单100A数字可调输出，带有用于控制、补偿和监控的数字接口

宽输入电压：4.5V至16V

输出电压范围：0.5V至1.8V

100A时90%从12VIN到1VOUT的满载效率

±0.5%最大直流输出错误超温

±3%电流回读精度（+25°C至+125°C）

集成输入电流检测放大器

400kHz PMBus兼容型I2C串行接口

支持在最高125Hz下的遥测轮询速率

集成16位ΔΣ ADC

恒频电流模式控制

多模块并行和均流

15mmx 22mm x 7.87mm BGA封装

典型应用

系统优化

原型的特征化和数据挖掘

生产和现场环境

电信

数据通信

存储系统

图2：LTM4700典型应用示意图
