电容分为哪几种,电解电容和电容有什么本质上的区别?


电容式如何分类的?

基于电容的材料特性,其可分为以下几大类:

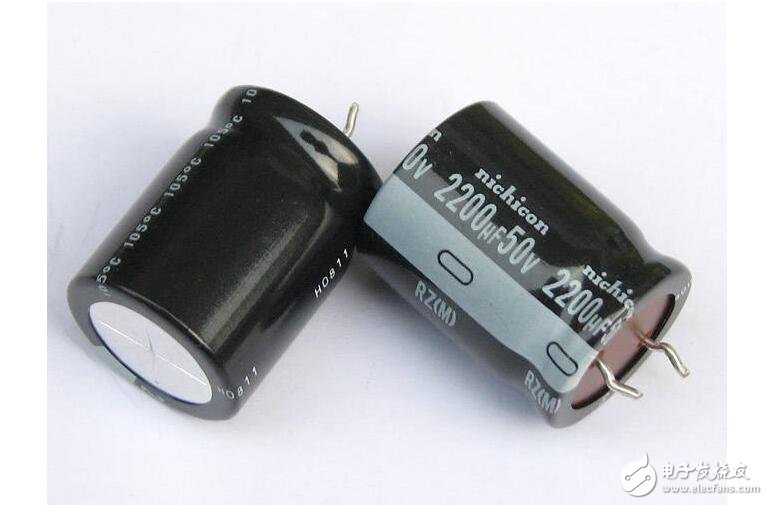

1、铝电解电容

电容容量范围为0.1uF--22000uF,高脉动电流、长寿命、大容量的不二之选,广泛应用于电源滤波、解藕等场合。

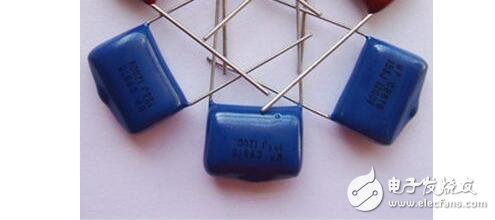

2、薄膜电容

电容容量范围为0.1pF--10uF,具有较小公差、较高容量稳定性及极低的压电效应,因此是X、Y安全电容、EMI/EMC的首选。

3、钽电容

电容容量范围为2.2uF--560uF,低等效串联电阻(ESR)、低等效串联电感(ESL)。脉动吸收、瞬态响应及噪声抑制都优于铝电解电容,是高稳定电源的理想选择。

4、陶瓷电容

电容容量范围为0.5pF--100uF,独特的材料和薄膜技术的结晶,迎合了当今“更轻、更薄、更节能”的设计理念。

5、超级电容

电容容量范围为0.022F--70F,极高的容值,因此又称做“金电容”或者“法拉电容”。主要特点是:超高容值、良好的充/放电特性,适合于电能存储和电源备份。缺点是耐压较低,工作温度范围较窄。

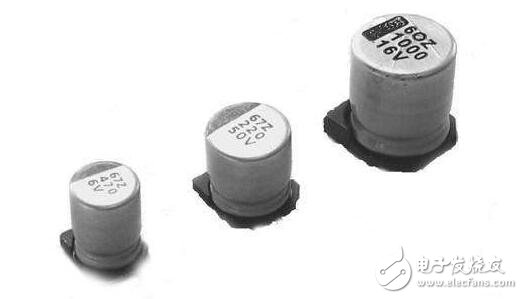

电解电容一般只能在-20℃~+70℃的范围内使用。特性受温度、频率的影响很大。一般经常使用的都是铝电解电容。铝电解电容的型号一般是CDXX,容量、耐压、正负极都标记在外壳上。有时也用引线的长短来表示,长线为正,短线为负。

电解电容和普通电容区别:

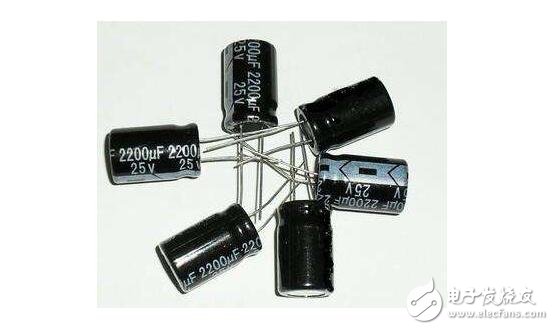

电解电容器:

电解电容器一般有正、负极之分,即具有极性。因此在电路中使用时正、负极不能接错。现在已经可以制造无极性的或用于交流电路的电解电容器,称为双极性电解电容或无极性电解电容。在外加电压的作用下,由于某种原因而引起局部损坏的器件,具有自行修补的作用,这种现象叫做电解电容的自愈。

电解电容一般只能在-20℃~+70℃的范围内使用。特性受温度、频率的影响很大。一般经常使用的都是铝电解电容。铝电解电容的型号一般是CDXX,容量、耐压、正负极都标记在外壳上。有时也用引线的长短来表示,长线为正,短线为负。

电解电容一般只能在-20℃~+70℃的范围内使用。特性受温度、频率的影响很大。一般经常使用的都是铝电解电容。铝电解电容的型号一般是CDXX,容量、耐压、正负极都标记在外壳上。有时也用引线的长短来表示,长线为正,短线为负。

铝电解电容的损耗较大,温度、频率特性差,限制了在交流电路中的应用。

三. 钽电解电容器:

钽电解电容是用金属钽作电极、氧化钽作介质的电容器。特点是:化学稳定性高,额定耐压高,耐高温性能好,机械强度高,体积小。常用CA标志,其容量从0.47uF到1000uF,额定耐压主要有6.3V、10V、16V、63V几种。性能远优于铝电解电容,但价格比较贵。

其它的电解电容还有铌电解电容,性能更优,体积更小。钛电解电容、钽-铌电解电容。

电解电容一般只能在-20℃~+70℃的范围内使用。特性受温度、频率的影响很大。一般经常使用的都是铝电解电容。铝电解电容的型号一般是CDXX,容量、耐压、正负极都标记在外壳上。有时也用引线的长短来表示,长线为正,短线为负。

四. 微型电容器:

1. 片状陶瓷电容器:即表贴电容器。容量范围为1pF~47800pF,耐压为25V、50V。封装安装尺寸和表贴电阻一样。

2. 片状钽电容器:体积小、容量大。焊接时温度限制在280℃以下,时间小于10S。其容量范围为0.1uF~100uF,直流工作电压为4~50V,常用的耐压为16V、35V等。

3. 双电层电解电容:介于电池和电容之间,具有超大容量,被称为超级电容器。一般只能用于直流或低频条件下,经常作为储能元件使用。

4. 半导体电容器:

电解电容一般只能在-20℃~+70℃的范围内使用。特性受温度、频率的影响很大。一般经常使用的都是铝电解电容。铝电解电容的型号一般是CDXX,容量、耐压、正负极都标记在外壳上。有时也用引线的长短来表示,长线为正,短线为负。

五. 微调电容器和可变电容器:

1. 微调电容器也叫半可调电容器,其容量在5~45pF之间。其种类很多,常见的有下列几种:

1) 瓷介微调电容器:特点是耐磨、寿命长。

2) 管型微调电容器:又称为拉线微调电容器,一次性使用。常用于收音机。

3) 云母微调电容器:体积小,常用于收音机中。

电解电容一般只能在-20℃~+70℃的范围内使用。特性受温度、频率的影响很大。一般经常使用的都是铝电解电容。铝电解电容的型号一般是CDXX,容量、耐压、正负极都标记在外壳上。有时也用引线的长短来表示,长线为正,短线为负。

4) 筒型微调电容器:结构复杂,精度高。

5) 薄膜介质微调电容器:和云母微调电容器结构相同,只是介质不同,体积更小。有双联产品。

6) 短波专用微调电容器:专门用于收音机的短波频段,变化范围小,只有2.2pF,但寿命长,为10000次以上。
