什么是压敏电阻器及其分类与参数?


什么是压敏电阻器及其分类与参数?

压敏电阻器简称VSR,是一种对电压敏感的非线性过电压保护半导体元件。它在电路中用文字符号“RV”或“R”表示,图1-21是其电路图形符号。

(一)压敏电阻器的种类

压敏电阻器可以按结构、制造过程、使用材料和伏安特性分类。

1.按结构分类 压敏电阻器按其结构可分为结型压敏电阻器、体型压敏电阻器、单颗粒层压敏电阻器和薄膜压敏电阻器等。

结型压敏电阻器是因为电阻体与金属电极之间的特殊接触,才具有了非线性特性,而体型压敏电阻器的非线性是由电阻体本身的半导体性质决定的。

2.按使用材料分类 压敏电阻器按其使用材料的不同可分为氧化锌压敏电阻器、碳化硅压敏电阻器、金属氧化物压敏电阻器、锗(硅)压敏电阻器、钛酸钡压敏电阻器等多种。

3.按其伏安特性分类 压敏电阻器按其伏安特性可分为对称型压敏电阻器(无极性)和非对称型压敏电阻器(有极性)。

(二)压敏电阻器的结构特性与作用

1.压敏电阻器的结构特性 压敏电阻器与普通电阻器不同,它是根据半导体材料的非线性特性制成的。

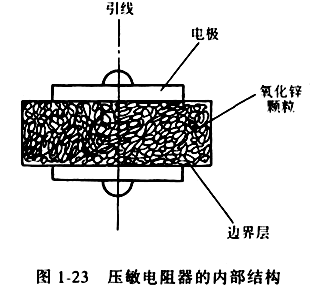

图1-22是压敏电阻器忍气吞声外形,其内部结构如图1-23所示。

普通电阻器遵守欧姆定律,而压敏电阻器的电压与电流则呈特殊的非线性关系。当压敏电阻器两端所加电压低于标称额定电压值时,压敏电阻器的电阻值接近无穷大,内部几乎无电流流过。当压敏电阻器两端电压略高于标称额定电压时,压敏电阻器将迅速击穿导通,并由高阻状态变为低阻状态,工作电流也急剧增大。当其两端电压低于标称额定电压时,压敏电阻器又能恢复为高阻状态。当压敏电阻器两端电压超过其最限制电压时,压敏电阻器将完全击穿损坏,无法再自行恢复。

2.压敏电阻器的作用与应用 压敏电阻器广泛地应用在家用电器及其它电子产品中,起过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等作用。

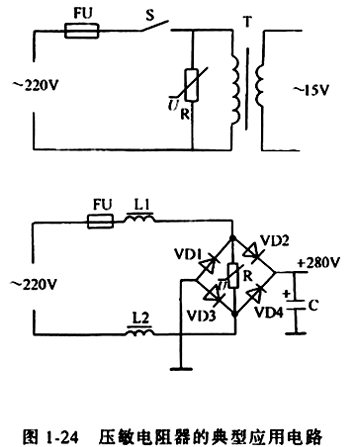

图1-24是压敏电阻器的典型应用电路。

(三)压敏电阻器的主要参数

压敏电阻器的主要参数有标称电压、电压比、最大控制电压、残压比、通流容量、漏电流、电压温度系数、电流温度系数、电压非线性系数、绝缘电阻、静态电容等。

1.标称电压 标称电压是指通过1mA直流电流时,压敏电阻器两端的电压值。

2.电压比 电压比是指压敏电阻器的电流为1mA时产生的电压值与压敏电阻器的电流为0.1mA时产生的电压值之比。

3.最大限制电压 最大限制电压是指压敏电阻器两端所能承受的最高电压值。

4.残压比 流过压敏电阻器的电流为某一值时,在它两端所产生的电压称为这一电流值为残压。残压比则的残压与标称电压之比。

5.通流容量 通流容量也称通流量,是指在规定的条件(以规定的时间间隔和次数,施加标准的冲击电流)下,允许通过压敏电阻器上的最大脉冲(峰值)电流值。

6.漏电流 漏电流与称等待电流,是指压敏电阻器在规定的温度和最大直流电压下,流过压敏电阻器的电流。

7.电压温度系数 电压温度系数是指在规定的温度范围(温度为20~70℃)内,压敏电阻器标称电压的变化率,即在通过压敏电阻器的电流保持恒定时,温度改变1℃时压敏电阻两端的相对变化。

8.电流温度系数 电流温度系数是指在压敏电阻器的两端电压保持恒定时,温度改变1℃时,流过压敏电阻器电流的相对变化。

9.电压非线性系数 电压非线性系数是指压敏电阻器在给定的外加电压作用下,其静态电阻值与动态电阻值之比。

10.绝缘电阻 绝缘电阻是指压敏电阻器的引出线(引脚)与电阻体绝缘表面之间的电阻值。

11.静态电容 静态电容是指压敏电阻器本身固有的电容容量。
