新手备课:峰值效率对逆变器的关键作用分析!


本篇文章分析了太阳能电力设备中MPPT对逆变器的作用,希望大家在看过结合实例的分析后能对MPPT有进一步的认识,更多的了解逆变器设计。

提到逆变器的MPPT,可能部分新手对这个名词并不十分熟悉,MPPT是逆变器当中“峰值效率”的缩写,当逆变器的效率达到峰值时就会涉及到峰值效率的问题。那么峰值效率对于逆变器的作用是什么?对逆变器的作用是什么样的呢?

逆变器

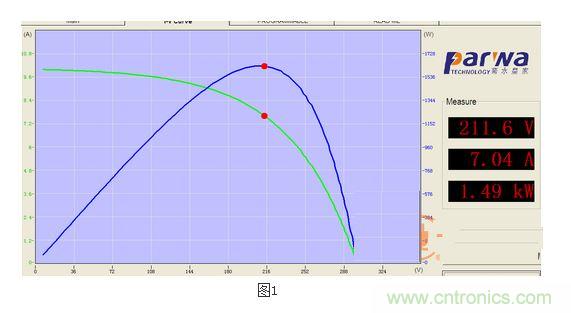

从图1中可以看出,绿色和蓝色的曲线是电池板输出电压和电流,为电池板输出电压和电流,即I-V曲线(绿色)、P-V曲线(蓝色)。如果希望逆变器输出的功率最大,就需要直流电压运行在红点所在的最大点,这个点就是最大功率点。那么,为什么还要不断跟踪呢?因为此曲线随着光照强度、温度和遮挡的不同在变化着,最大功率点也就在变化,可能早上最大功率点电压是560V,中午是520V,下午是550V,所以逆变器需要不断地寻找这个最大功率点,也就是最大功率点跟踪了,这样才能保证全天的电池板能量都能最大化地输出,不浪费太阳能资源。假设最大功率点是550V,550V时功率是200W。此时运行在520V时的功率约为190W(具体请参考曲线)。580V时约为185W(具体请参考曲线)。可以看到,此时发生的功率都没有550v的功率大。虽然损失了发电量,但不会对系统产生其他影响。假设MPPT还没开始跟踪,这时组件输出电压是500V,然后MPPT开始跟踪之后,就开始通过内部的电路结构调节回路上的电阻,以改变组件输出电压,同时改变输出电流,一直到输出功率最大(假设是550V最大),此后就不断得跟踪,这样一来也就是说在太阳辐射不变的情况下,组件在550V的输出电压情况,输出功率会比500V时要高,这就是MPPT的作用所在。
