网友分享：闭环推挽升压时烦恼的乱波如何解决？

相信很多童鞋遇见过：闭环推挽升压时烦恼的乱波的困扰，这里想跟大家分享下经验。大师们别嘲笑我，我只是想把我这些日子遇到的种种难题的经验分享分享给像我一样对逆变有着浓郁爱好的初学者们。

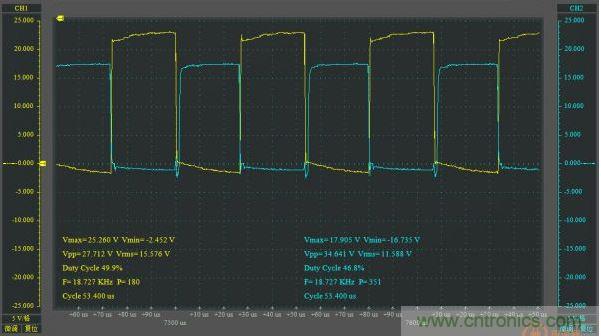

本人中专生，电源菜鸟一个，但对逆变电源技术有很大兴趣；来给遇到和我一样问题的朋友提供一下我的经验。玩电源快3年了，一直都是玩低压推挽升压逆变器魚鸡之类的开环推挽的拓扑，要求大功率，关于闭环稳压恒流之类触动死区时间的电路都没有使用过。现在玩逆变也久了，想玩点新鲜的，比如说恒流啊限流稳压之类的功能电路，有了想法之后就立马动手了。但是没想到，当原来的50%的矩形波原本是很完美的矩形波，减小了占空比之后VDS却变成了乱七八糟的波形！功率管马上热了起来，这不对劲啊，不是理想的方波图形？由于没有开关电源的经验很难解决其中的为什么，实在摸不着头脑，提问求助的帖子也发了，QQ群里也发了，到处问了很多人都不理我也没说解决的办法！看过蛮多类似这种问题的帖子也没有解决。我只好自己在家努力的琢磨研究着，也考虑过是变压器的问题，或者驱动的问题，当然推挽有源钳位我试过，能稍微解决，但是作用不大，电路复杂；研究了很久，终于这一天功夫不负有心人，答案解决了！其实这是与输出的整流方式有关联的，输出不能用半波整流。想改变整个波形完美起来就得全波整流或者桥式整流，因为在变压器的原边绕组向副边绕组提供能量的同时是有正负半周的，而如果只整流了一个半周，另一半周没有被利用空着，就会导致波形的异变与高低不平，而且整流管的恢复时间也尽量要快，如果不够快的话会使整流时有那么几us时间的波形未传输给负载，波形就会正负露出一个长长的尖峰，这个尖峰可以在整流管并上RC来消除。接下来是最重要的一步也是以往最苦恼的问题所在了，“小占空比时是乱波而不是理想的矩形波”就是因为整流后没有加续流电感的原因，有了续流电感之后，波形就会呈现理想的“方波”了。下面是一些试验前后的波形效果图：最大占空比时的VDS和VGS： 能看到波形没问题，没有乱。

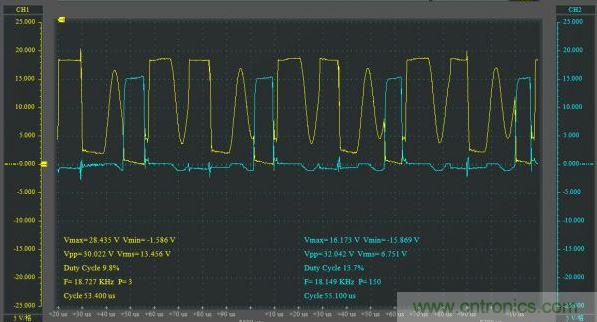

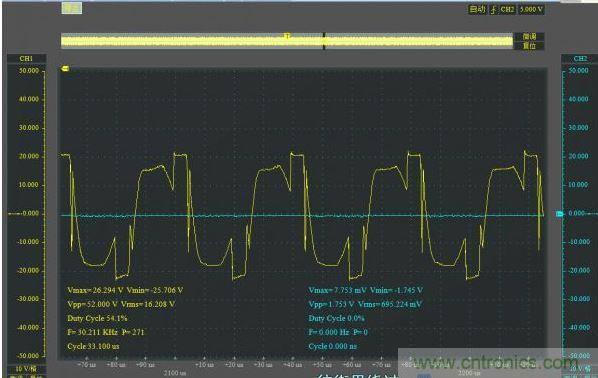

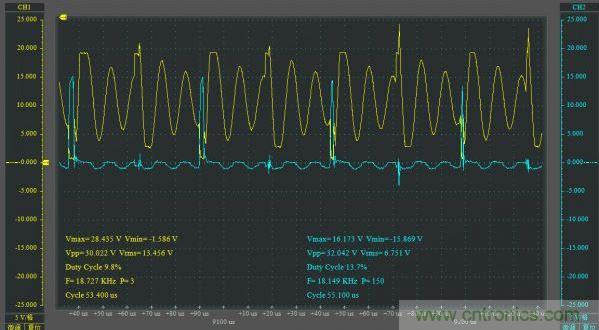

下面是开始减小占空比后的图：VDS波形很乱不知道是什么原因，管子开始暴热，VGS波形也被影响到。

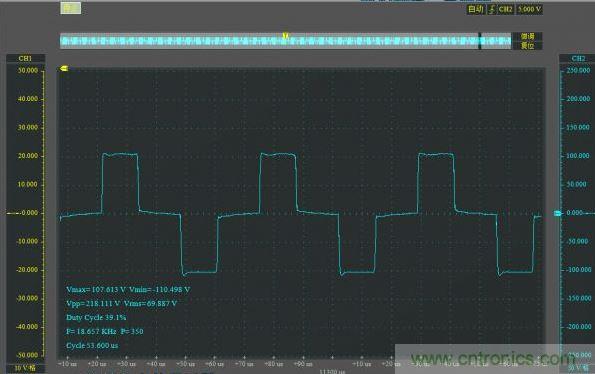

下面是整流后滤波，没加续流电感波形：

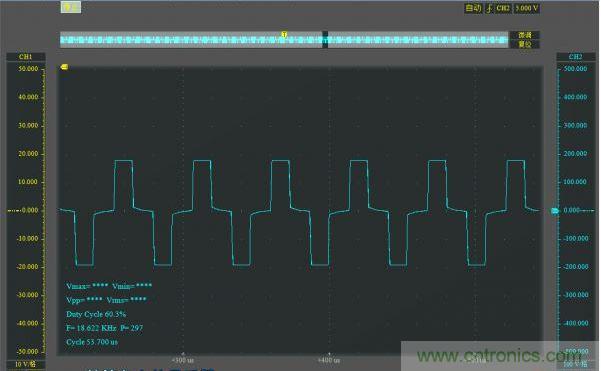

下面是桥式整流后加续流电感波形：整流管没加RC吸收

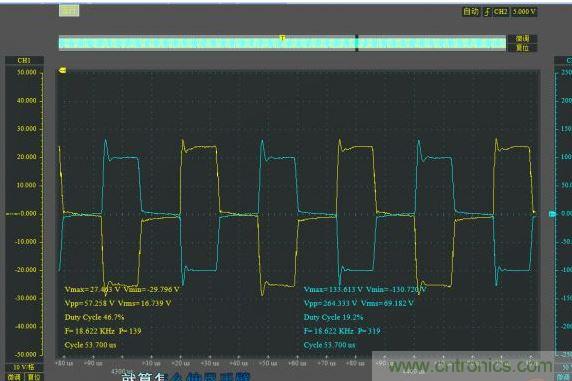

整流管并了RC吸收之后：

整成了方波后管子不热了，可以稳压恒流限流了。
