以可调试稳压集成电路W317为核心的可调稳压电源
品慧电子讯本文介绍的可调稳压电源可以实现从1.25V~30V连续可调，输出电流可到4A左右。她采用最常见的可调试稳压集成电路W317组成电路的核心。

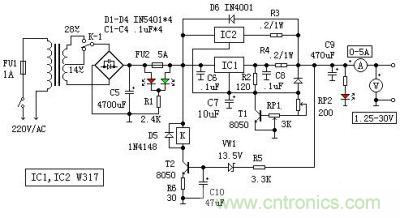

图题：电路图
本电路中，由T2、D5、VW1、R5、R6、C10及继电器K构成自适应切换动作电路。当输出电路低于14V时，VW1因击穿电压不够而截止，无电流通过，T2截止，K不吸合，其触点K在常态位置，电路输入电流14V交流电。反之当输出电压高于14V时，VW1击穿导通，T2亦导通，继电器K吸合，28V交流电接入电路。这样可以保证输入电压与输出电压差不会大于15V，此时，W317输出电流典型值为2.2A。图中采用了两块W317供电，整个电路输出电流可在4A以上。由于两块W317参数不可能一样，电路中在W317输出端串接了小阻值电阻R3、R4，用以均分电流。
输出电压调整由RP1、RP2完成。附加晶体管T1的目的在于避免电位器RP1滑动端接触不良，使W317调整公共端对地开路，造成输出电压突然变化，损坏电源及负载。
双色发光二极管作为保险丝熔断指示器（红光）兼电源只是器（橙色光）。当电源正常时，两只发光二极管均加有正向电压，红、绿发光二极管均发光，形成橙色光。当保险丝FU2断开时，仅红色发光管加有正向电压，故此时只发红光。
以保证稳压准确。设计电路板时主电流回路应足够宽，并焊上1mm以上的铜导线或涂锡，以减少纹波电压。C6、C8尽量靠近W317的输入、输出端，并优先采用无感电容。C5如无合适容量，可用几只电容并联。R3、R4可用锰丝自制。
调试时，调整RP1、RP2应使继电器在电源输出14V左右时吸合，否则可调换稳压二极管再试。
