无线充电模块


无线充电模块

无线供电技术(无线充电)可以让接收端隔着空气、纸张或者塑料外壳等就能实现电能的传输,确实大大方便了应用,这项技术是最近才取得突破性的发展并且逐步实用化的。

   我们的无线供电采用“磁耦合共振”这种新技术所消耗的电能只有传统电磁感应供电技术的百万分之一,当发射端通电时,它并不会向外发射电磁波,而只是在周围形成一个非辐射的磁场。这个磁场用来和接收端联络,激发接收端的共振, 从而以很小的消耗为代价来传输能量。在这项技术中,磁场的强度将不过和地球磁场强度相似,人们不用担心这种技术会对自己的身体和其他设备产生不良影响。

产品1:小功率默认版接收无线供电模块 每套34元 单独的发射接收模块均17元

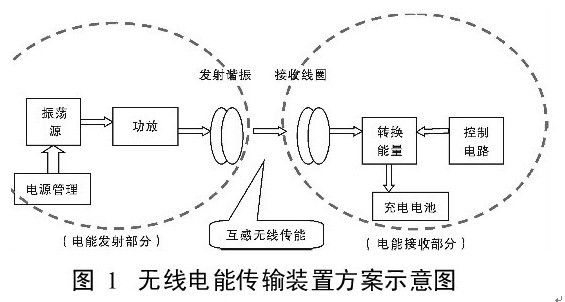

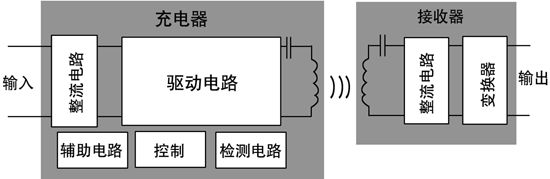

    无线供电模块内部集成了振荡电路、整形电路、检测电路、频率干扰抑制电路、电流自动控制、无线功率发射电路等部分组成。

是专为便携式电子小产品的无线供电、充电而开发设计的,具有体积小、使用简便、转换效率高、价格低廉等特点.主要适用于:手机、游戏机、鱼缸灯光、MP3、MP4、成人用品、数码相机、电动剃须刀、学习机、医疗、水下用品等多种产品的应用。

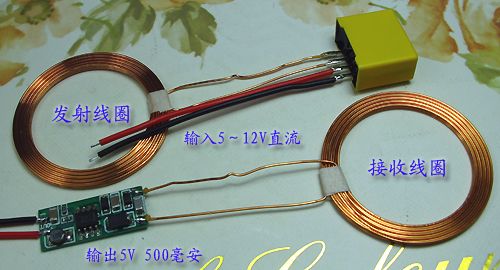

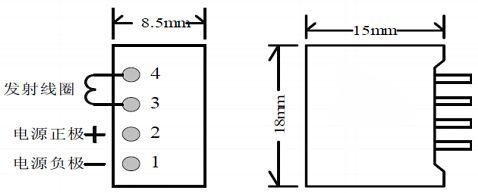

    我们最新设计的无线供电模块发射端体积只有18*15*8mm,发射模块可以在5~12V的直流宽电压下工作,可以直接USB供电,只要外接一个发射线圈即可,发射线圈可以用漆包线在直径40mm的圆上绕20圈,它的电感量约为25~30uH,电感量小时接收输出电流大,电感量大时接收输出电流稍小。

    无线充电接收电流可高达600mA/5V,基本满足普通电子产品的短距离无线供电充电需要,模块还能智能识别负载,可根据负载大小自动增减发射功率,电源转换效率高达70%,比日本松下无线充电产品的效率还高20%,英国麻省理工学院的成果也仅是60%,刚问世就被日本三洋、福建国家高阳水下工程等巨头公司项目定购。

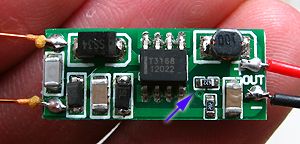

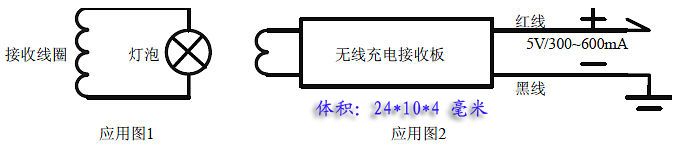

    接收线圈选用发射线圈同样大小匝数绕制,在确定距离后调整线圈的匝数至接收电压稍高于负载为佳。接收线圈输出的是高频交流电压,可以直接给小灯泡供电,给其它电器供电是必须经过开关稳压模块输出直流5V工作电压,如果希望输出12V电压的话,可以把模块上的6.2K贴片电阻(下图蓝色箭头所指的位置)改为18K就可以了,电压提升后输出电流会相应减小。

    发射线圈和接收线圈的距离为1~20mm,如果小电流工作可适当增加接收线圈匝数来增加传送距离。测试数据:

发射线圈:铜线线径φ0.6mm,线圈外径40mm,绕20匝,接收线圈同发射线圈,发射线圈接上12V电源:待机工作电流300mA,负载为4.2V600mAH聚合物锂电池。

收发距离 接收输出电压 对4.2V锂电充电电流若接收距离更远时需增加些线圈匝数,实际应用时,可调整线圈的匝数来调节功率

1mm 5V 约600mA
2mm 5V 450mA
3mm 5V 360mA
4mm 5V 310mA
5mm 5V 240mA
6mm 5V 210mA
7mm 5V 162mA
8mm 5V 150mA
9mm 5V 132mA
10mm 5V 120mA
11mm 5V 110mA
12mm 5V 70mA
13mm 5V 54mA
14mm 5V 41mA
15mm 5V 28mA
16mm 5V 19mA
17mm 5V 17mA
18mm 5V 10mA

产品2:小功率超薄版接收无线供电模块 每套34元 单独的发射接收模块均17元

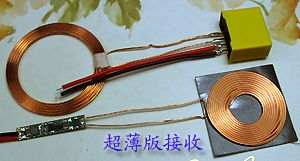

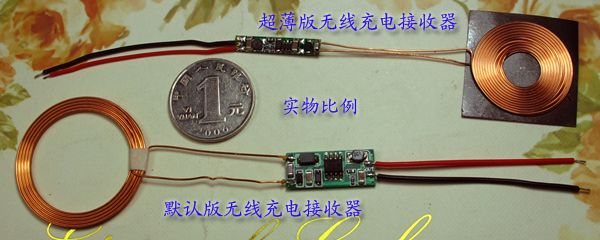

    我们最新推出了手机专用的超薄版的无线充电接收器和默认版的区别是:线圈由三层改为单层平铺降低厚度,稳压板尽量选用小体积的器件,尺寸只有25*5*2毫米,便于整合到手机等狭小空间中,而且线圈和手机之间还配了一片方形的磁屏蔽材料,功能是防止磁场能量穿透过去,使电池等金属物体因为涡流效应发热影响性能,正确安装后输出电压为5.2V比较兼容充电器标准。缺点是输出电流比默认版的小30%,主要是超薄电感大电流时容易过热,限制了功率输出。

注意:超薄版的带有磁屏蔽贴,所以线圈的安装有正反面区分,装反后输出电压很低,客户可以翻转一下解决。发射模块的供电最好选用12V直流电源,带整流滤波的,有客户用手机充电器供电,有些行有些不行不推荐使用,甚至有客户用射灯的简易12V电源是不行的。

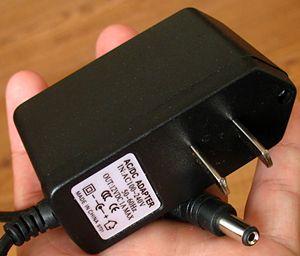

选配件:配套12V/1A交流稳压电源 10元一个

    交流稳压电源的功能是提供12V直流电压,使用时可以通过电源插座或者剪掉插头引线,用万用表确认输出线的极性,通常红线是正12V接红线,蓝线是地接入黑线即可。

应用领域:

0、手机、MP3之类的无线充电

    现代人已经越来越离不开手机之类的电子小产品了,但是频繁充电既麻烦而且经常拔插接头及容易损坏,使用我们的无线充电模块,只要把手机放在充电平板上就能自动充电,还能随时拿走或者接听电话,真是太方便了。

应用实例:

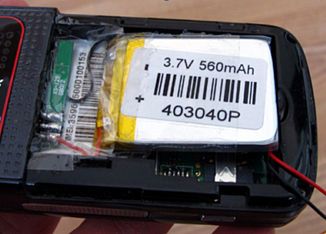

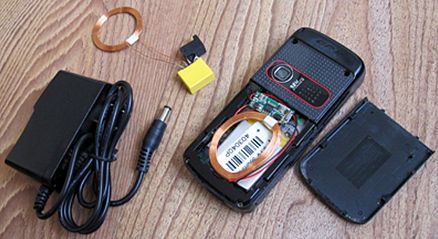

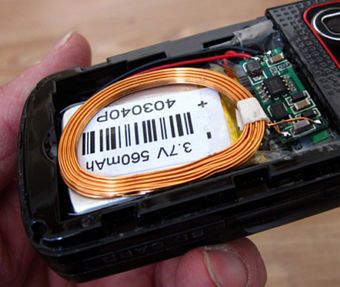

首先把原配的电池换成厚度略微薄一些的锂电池,腾出2毫米左右的感应线圈厚度,把感应线圈和输出稳压板嵌入电池仓。



    输出的5V电压,接入手机的USB充电口,利用手机内部的充电管理芯片给手机电池充电比较安全,需要注意的是因为电池是金属体在感应线圈的涡流效应下会被加热,所以无线充电时请检查电池是否过热,如果过热请停止使用注意安全。

    在手机上应用时,接收线圈最理想的位置是放置在手机和保护套之间,有些保护套较厚的可以直接嵌入到保护套内,这样既和电池保持一定距离又和发射线圈尽量靠近,提高充电效率。

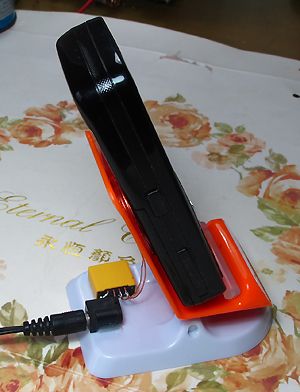

这是实验成功的手机样品,在通过无线供电进行充电。

    还有一种不破坏手机改成无线充电的方法,将超薄的接收线圈和稳压板放在手机和保护套之间,找一个手机的USB充电插头,将接收板输出的5V电压接入USB的相应电源线即可。

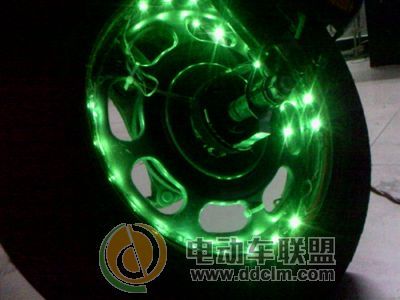

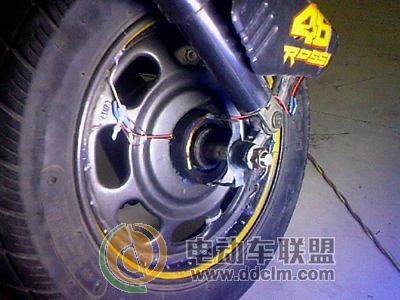

1、电动车、摩托车改装成无线轮毂灯

    在车轮上安装一圈灯带,然后采用无线供电,夜间车轮转动时会如同一个风火轮,非常的拉风哦(具体改装细节需要自行摸索实践)。

2、水族箱中灯光和水循环系统的供电

    一个全透明的鱼缸中不断发出漂亮的七彩灯光一定会让观赏者非常好奇,它的电是如何来的呢?秘密就在于我们的无线供电模块,这类应用也是非常有市场前景的。

3、隐蔽产品的电源提供

    某些特殊场合需要将一种功能隐蔽安装进其他产品的外壳中,通常会采用电池供电,这就产生呢如何充电的难题,如果引出充电接头就会容易被人察觉,使用我们的无线充电模块是最好的解决方案。

4、亲水类产品的供电

    例如电动牙刷、电动剃须刀这类产品经常和水接触,通常很难对充电口进行防水处理,采用呢我们的无线充电,可以将电池部分完全密封,彻底防尘防水,并且提高产品档次增加附加值。

5、设计防水手机或者对讲机

    市面上的手机、对讲机一般都采用插接式触点充电,这样很难进行真正的防水,采用无线供电可以进行全密封设计彻底防水。

6、无线射频卡的拓展应用

    传统的无线射频卡技术产生的能量很小,因此只能实现短距离身份确认的功能,而我们的模块能提供500毫安的电流,大大拓展了应用功能,例如可以加入语音提示、声光显示或者无线发射等功能,很多场合还能采用无电池设计,既降低了成本还能提高产品的使用寿命。

7、人体医疗领域

    有些医疗器材必须在人体内部工作,如定时药剂泵、胶囊内窥镜等,采用无线供电方案可以大大延长器材的工作时间,极具实用价值。
