节能省电且能为电动汽车充电站提供稳定精确的时间控制


充电站,也被称为电动汽车充电站或电动汽车供电设备(EVSE),其功能是连接电网,为插电式电动汽车(EV)提供充电服务。

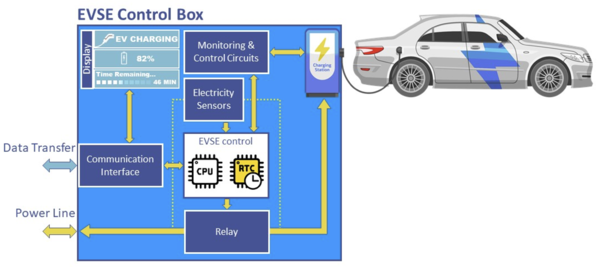

从简单的家用壁挂式充电箱到更高级的充电器,电动汽车供电设备(EVSE)控制系统,作为管理基础设施的核心,主要包含功率级、驱动继电器、能量计量器、通信线路以及用户界面。


在此类系统中,智能电表用于量化能源传输,并实现与能源网和用户之间的通信。智能电表主要从交流电源线路获取电力。当交流电源断电时,智能电表必须配备足够的储能,以确保在足够长的时间内为AMI(高级计量基础设施)网络供电,从而使得所有其他智能电表都能向公用事业公司的中央办公室报告其状态。

为了限制智能电表内备用储能设备的大小和成本,同时保证数据备份和状态报告功能的正常运行,采用低功耗架构至关重要。

实时时钟(RTC)功能在计时模式下的功耗可低至45nA,使得设计人员在无需执行任务时可以关闭微控制器,从而显著节省功耗预算。

配备实时时钟的智能电表是EVSE中的实时接口,此项技术必须确保:

稳定性(长期且精确的电力测量)

可靠性(全天候可用性、持续监控)

智能化(边缘计算、需求响应管理)

凭借瑞士微晶公司(Micro Crystal)的实时时钟(RTC)模块,智能电表能够在电动车供电设备(EVSE)中实现稳定、可靠且智能化的操作,进而有助于电网的优化与可持续利用。

微晶公司的实时时钟(RTC)模块推荐产品:

P/N型号

接口电动汽车充电特殊要求
RV-3129-C3I2C扩展温度范围(-40 至 +125°C),温度范围内时间精度± 8 ppm
RV-3149-C3SPI扩展温度范围(-40 至 +125°C),温度范围内时间精度± 8 ppm
RV-3028-C7I2C标准温度范围(-40 至 +85°C),25°C时的时间精度为±1ppm
RV-3032-C7I2C扩展温度范围(-40 至 +85°C),温度范围内时间精度为 ± 2.5 ppm


Off-the-Grid

(OTG)

当设施位于地下停车场或偏远地区时,可能会出现远程控制问题。即使与电网通信网络的连接中断,使用RTC也能确保准确计时。对于离网应用或电动汽车车主在高峰时段或紧急情况下向电网回馈电力以获取收益的情况,它也同样具有实用价值。【独立运行】

节省成本

大多数电动汽车充电器在其使用寿命中,有85%的时间都处于待机状态。在MCU处于深度睡眠模式时,若使用超低功耗的RTC模块进行计时,消费者和企业便可以降低其充电成本。【高效】

同步

在家中为电动汽车充电,最省钱的方式之一就是利用分时电价(Time-of-Use, TOU)或基于时间的电费计价方式,来享受非高峰时段的低价电费。借助RTC,电动车供电设备(EVSE)内的智能电表能够持续保持时间同步。MCU则利用可靠的实时数据,根据预设的充电设置(如分时电价和非高峰时段)进行智能充电操作,同时,它还支持边缘计算,为智能电网公司及用户提供来自电动车充电节点的可靠报告。【可靠性】

其他特性

集成RTC不仅能提高系统的可靠性和效率,还能达到节约能源的效果。而集成的12位温度传感器等附加功能则可以对EVSE进行热监测、报警,并通过定时温度补偿实现极为精确的温度测量。【增强功能性】


使用瑞士微晶RTC 的主要优势

可持续的省电操作

1.使用低功耗能源运行 RTC,为用户节约能源和成本

可靠的计时

1.减少停机时间

2.无需频繁同步时间

3.带自动备份开关的全天候计时功能

独立于电网的计时

1.无延迟

2.无需与电网网关永久连接

额外功能

1.可在各种环境条件下更好、更安全地运行

质量与支持


100% 的部件都经过频率调整,并在发货前进行精度验证,确保高质量水平,从而保证安全稳健的运行。

瑞士微晶公司通过了ISO 9001(质量)、ISO 14001(环境)和IATF 16949(汽车)认证。

瑞士微晶公司所有的RTC部件都已通过生产件批准程序(PPAP)且符合AEC-Q200标准,非常适合应用于汽车行业。

为加速开发,瑞士微晶公司应客户要求提供演示板、Linux 驱动程序和 Windows 图形用户界面 (GUI)。如需申请对RTC的Linux内核支持,请访问:http://www.microcrystal.com/contacts/linux-driver。

如果您想进一步了解瑞士微晶公司提供的解决方案,请联系我们的专家团队:tech-support@microcrystal.com
