排水管网全自动化监测系统
一、系统概述
排水管网自动化在线监测系统利用低功耗远程测控终端等设备对雨量、水位、水量、流速、水质、有毒有害气体等信息进行实时的采集，通过无线网络进行传输汇集，通过信息化管理、城市排水应急管理、大型泵站综合自动化控制和水资源管理等多种应用，服务于防汛抗旱、城市水务信息化、水资源监测管理等多项业务管理。
排水管网自动化在线监测系统作为“海绵城市”建设的一个重要组成部分，为“海绵城市”提供基础监测数据，切实提高水利行业管理的综合能力和管理水平，实现向动态管理、精细管理、定量管理和科学管理的转变。
二、系统组成部分
1、传感器监测层：主要有各种监测传感器组成，比如雨量、水位、流量、气体、水质组成。
2、传输层：传输层主要有无线测控终端、GPRS、4G、2G、无线传输网络组成。
3、数据层：由遥测终端机实时传输等。
4、供电层：现场采集传输设备可采用太阳能供电、电池供电，无需考虑现场布线拉线。
5、服务层：由基础设施服务、数据服务、云服务管理平台、软件服务组成。
三、系统架构图
四、系统功能详细介绍：
多普勒超声波流量计是是利用声波在流体中传播的多普勒效应，通过测定流体中运动粒子散射声波的多普勒频移，即可得到流体的速度，结合内置压力式水位计，利用速度面积法，即可测量液体的流量。适合于明渠、河道及难以建造标准断面的流速流量测量以及于各种满管和非满管明渠流速流量测量。
产品特点
?所有功能集于一身的设计，同时测量平均流速、水深、水温。
?采用速度面积法测流，无水头损失，不需建设标准堰槽。
?采用超声波多普勒原理测流速流量，测量精度高，起始速度低。
?无机械转子结构，对水流状态无影响，测量更精准。
?自带温度传感器，可用于补偿水温对声速的影响。
?可测量瞬时流量和累积流量。
?采用频域多普勒分析算法，数据稳定可靠，实时性强。
?安装简单，不需辅助工程设施。
产品应用
渠道、河道、下水道、排水管网等的各种满管与非满管场景的流量计量。
测量原理
多普勒超声波流量计流速测量基于多普勒效应，探头斜向上发出一束超声波，超声波在流体中传播，流体中会含有气泡或者颗粒等杂质（可以认为流体中的杂质和水流的速度一致），当超声波接触到流体中的杂质时会使反射的超声波产生多普勒频移Δf， 多普勒频移Δf正比于流速。通过测量多普勒频移Δf即可测量出流体的流速。
安装方法
遥测终端机是为满足水利水情行业遥测对多通信信道，大容量数据存储的要求而设计的新型遥测终端设备。它以高性能低功耗微控制器为核心，具有多个传感器接口和多个通信接口，是集数据采集、显示、存储、通信和远程管理等功能于一体的智能遥测数字终端设备。
产品特点
?符合《SL651-2014 水文监测数据通信规约》，特殊场合可根据客户要求进行协议定制。
?支持同时向多个站点发送报文。
?支持多种工作模式（包括自报式、查询/应答式、兼容式等），最大限度降低功耗。
?内嵌GPRS/CDMA模块，实现采集、控制、无线传输于一体。
?支持水位计，雨量计，工业摄像头，流量计、水质传感器、风速风向传感器等接口。
?超低待机功耗：1mA@12V。
?内置大容量存储空间，支持USB本地数据导出功能。
?支持远程升级，配置，维护。
?可自由设置传感器采集周期。
?可同时支持有线网络和无线网络。
?现场可通过手机无线连接设备，调试人员只需通过web即可对设备进行配置和状态查看。
?支持短信数据上传，数据预警功能，可根据用户需求设置短信内容。
?采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，宽温设计，耐高低温，耐强电磁干扰。适用于各种恶劣的现场。采用完备的系统保护机制和防掉线机制，保证终端永远在线。
产品应用
可广泛应用于各种水利信息化建设领域，如水文、水资源、水环境、水污染、山洪灾害、水库安全、大坝安全的远程测控领域。
数据展示平台
实现对生活污水管网、工业废水管网、降水排水管网、城市污水管网进行实时在线监测。采集排水管网中水位、流量、流速、水质、有毒有害气体、地表雨量等数据，并利用无线传输网络进行传输汇集。并实现远程在线控制。对管网监测的数据实现在线告警功能，并利用在线监测软件形成告警历史记录。利用管网在线监测软件，可以实现对管网监控数据形成曲线分析、历史数据查询、报表打印、远程监控、监测预警、监管等功能。监测软件具备手机微信端 电脑端监控，方便用户随时、随地对管网监测数据进行监控。
排水管网在线监测系统利用低功耗远程测控终端等设备对雨量、水位、水量、流速、水质、有毒有害气体等信息进行实时的采集，通过无线网络进行传输汇集，通过信息化管理、城市排水应急管理、大型泵站综合自动化控制和水资源管理等多种应用，服务于防汛抗旱、城市水务信息化、水资源监测管理等多项业务管理。
一、系统概述
排水管网在线监测系统利用低功耗远程测控终端等设备对雨量、水位、水量、流速、水质、有毒有害气体等信息进行实时的采集，通过无线网络进行传输汇集，通过信息化管理、城市排水应急管理、大型泵站综合自动化控制和水资源管理等多种应用，服务于防汛抗旱、城市水务信息化、水资源监测管理等多项业务管理。
二、系统组成部分
传感器监测层：主要有各种监测传感器组成，比如雨量、水位、流量、气体、水质、地理、水文传感器与泵站监控设备组成。
传输层：传输层主要有无线采集装置、NB、4G、Lora、433MHZ无线传输网络组成。
数据层：排水防涝设施、基础地理信息、实时在线监测等。
服务层：由基础设施服务、数据服务、云服务管理平台、软件服务组成。

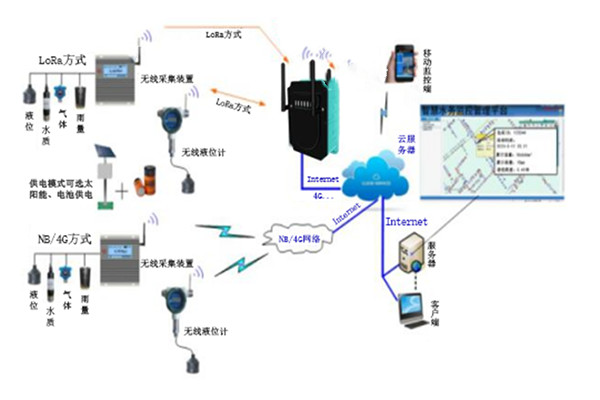

三、系统架构图
七、系统功能
1、实现对生活污水管网、工业废水管网、降水排水管网、城市污水管网进行实时在线监测。
2、实时采集排水管网中水位、流量、流速、水质、有毒有害气体、地表雨量等数据，并利用无线传输网络进行传输汇集。
3、实时采集排水管网中泵房、泵站中水泵启停状态信息，以及阀门开启\关闭状态信息，并实现远程在线控制。
4、对管网监测的数据实现在线告警功能，并利用在线监测软件形成告警历史记录。
5、利用管网在线监测软件，可以实现对管网监控数据形成曲线分析、历史数据查询、报表打印、远程监控、监测预警、监管等功能。
6、监测软件具备APP监控，方便用户随时、随地对管网监测数据进行监控。
7、现场采集传输设备可采用太阳能供电、电池供电，无需考虑现场布线拉线。
8、采用定制化软件功能，个性化设计，满足不同用户要求。
八．监控平台
● 报警管理（智能预警、及时防控、降低生产风险、作业）
监控终端汇聚、过滤传感器上报的数据，当某一项数据超过阈值时，监控终端就会立即上报告警信息到监控中心，监控中心收到告警信息后实时转发给相关管理人员的手机。
●智慧运维：
（客户管理）
（设备管理）
针对不同的设备分配不同的设备ID，设备型号信息、位置信息、工作状态信息等都会存储在云服务器中。云平台接收水质传感器采集的数据，用户可以通过数据模板对数据进行查看、编辑等操作。
无线气体传感器

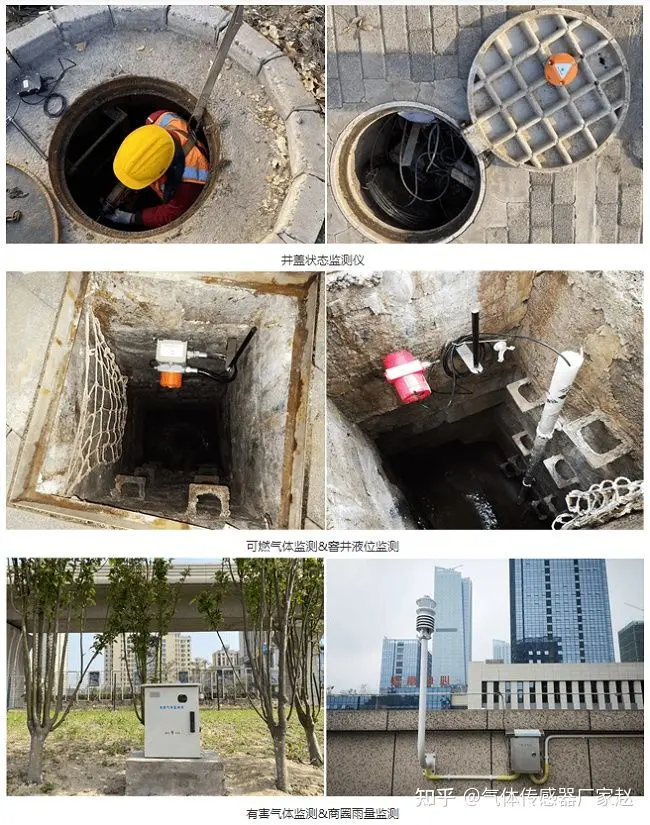

九．客户现场合作案例
